344-0000010 РЭ 185
4.2.9.2 Через каждые 500 ч работы двигателя произвести проверку исправ-
ности системы блокировки пуска двигателя, для чего включить произвольную
передачу и повернуть ключ выключателя стартера и приборов 13 (рисунок 1.16)
в положение II «Включение стартера» (рисунок 1.17). При исправной системе
стартер не должен вращаться, нет характерного щелчка срабатывания реле.
Если стартер вращается, необходимо проверить исправность выключателя
блокировки пуска двигателя (рисунок 4.37), установленного в корпусе КП (при
необходимости, заменить), и отрегулировать его положение, установив необхо-
димое количество регулировочных колец. Стартер должен включаться только
при установке рычага переключения передач в положение «нейтраль».

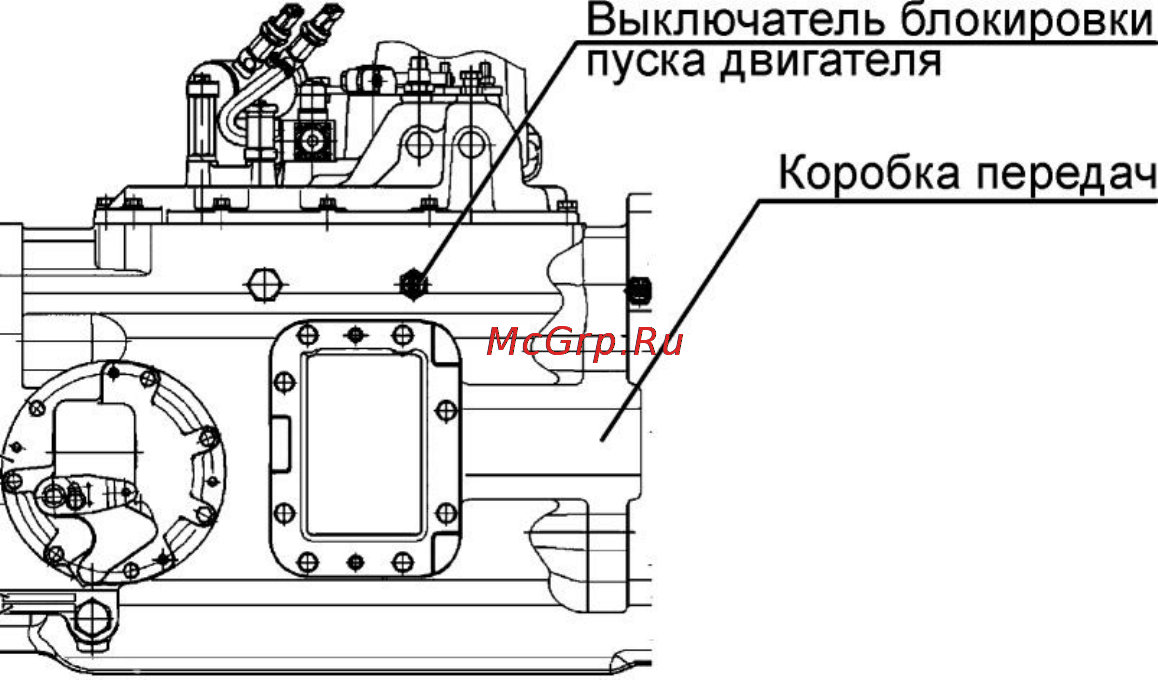

Рисунок 4.37 – Выключатель блокировки пуска двигателя
