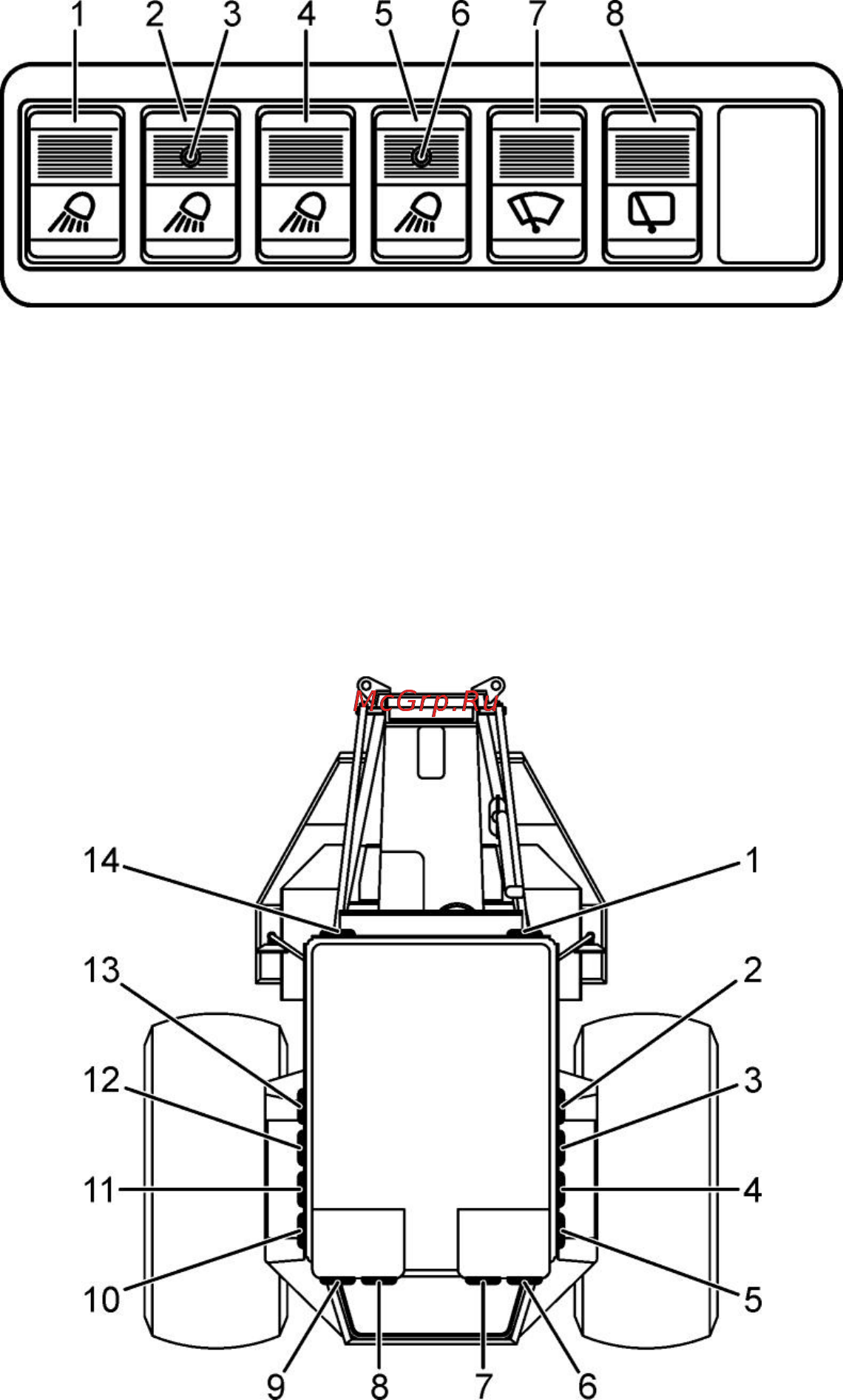

1 – переключатель боковых левых и задней левой рабочих фар; 2 – выключатель

передних рабочих фар; 3, 6 – световой индикатор; 4 – переключатель боковых

правых и задней правой рабочих фар; 5 – выключатель задних рабочих фар;

7 – переключатель переднего стеклоочистителя; 8 – переключатель заднего

стеклоочистителя

Рисунок 1.6 – Панель переключателей

1, 14 – передние рабочие фары; 2, 3 ,4 ,5 – боковые правые рабочие фары;

6 – задняя правая рабочая фара; 7, 8 – задние рабочие фары; 9 – задняя левая ра-

бочая фара; 10, 11, 12, 13 – боковые левые рабочие фары

Рисунок 1.7 – Рабочее освещение машины

– III (нижняя часть переключателя утоплена) – включены рабочие фары 9,

10, 11, 12, 13.

1.7.2.2 При нажатии на нижнюю часть выключателя 2 (рисунок 1.6)

включаются рабочие фары 1, 14 (рисунок 1.7), при этом загорается световой

индикатор 3 (рисунок 1.6) на верхней части выключателя. При нажатии на

верхнюю часть выключателя рабочие фары отключаются, индикатор гаснет.

1.7.2.3 Переключатель 4 имеет три положения:

– I (верхняя часть переключателя утоплена) – нейтральное;
