32 344-0000010 РЭ
1 – рычаг

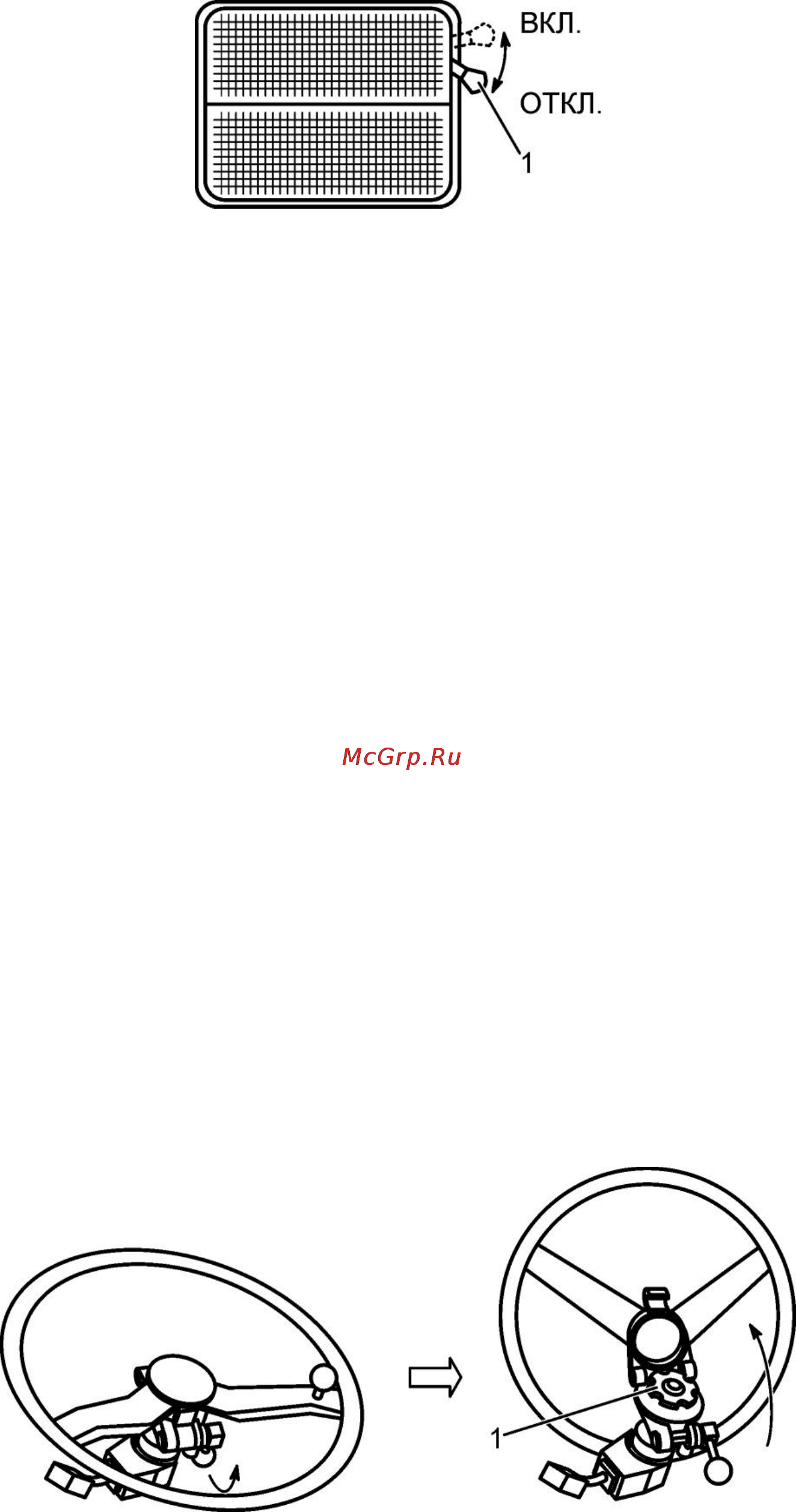

Рисунок 1.9 – Плафон кабины
1.7.5 Рулевое колесо 6 (рисунок 1.5) предназначено для управления пово-
ротом машины с основного поста управления. Предусмотрен механизм отки-
дывания рулевого колеса, механизм регулировки рулевого колеса по высоте,
механизм регулировки угла наклона рулевой колонки.
1.7.5.1 Откидывание рулевого колеса производить при развороте сиденья,
регулировании рулевого колеса по высоте, а также для облегчения доступа к
узлам и агрегатам машины, расположенным в кабине, при техническом обслу-
живании и ремонте. Для откидывания рулевого колеса необходимо повернуть
рукоятку 9 (рисунок 1.5), при этом рулевое колесо под действием пружины от-
кинется в противоположную замку сторону в соответствии с рисунком 1.10.
Для установки рулевого колеса в рабочее положение необходимо повернуть его
в сторону замка до упора и зафиксировать, повернув рукоятку 9 (рисунок 1.5) в
исходное положение.
1 – маховичок
Рисунок 1.10 – Механизм откидывания рулевого колеса
1.7.5.2 Регулировку рулевого колеса по высоте производить для удобства
пользования в следующей последовательности:
