46 344-0000010 РЭ

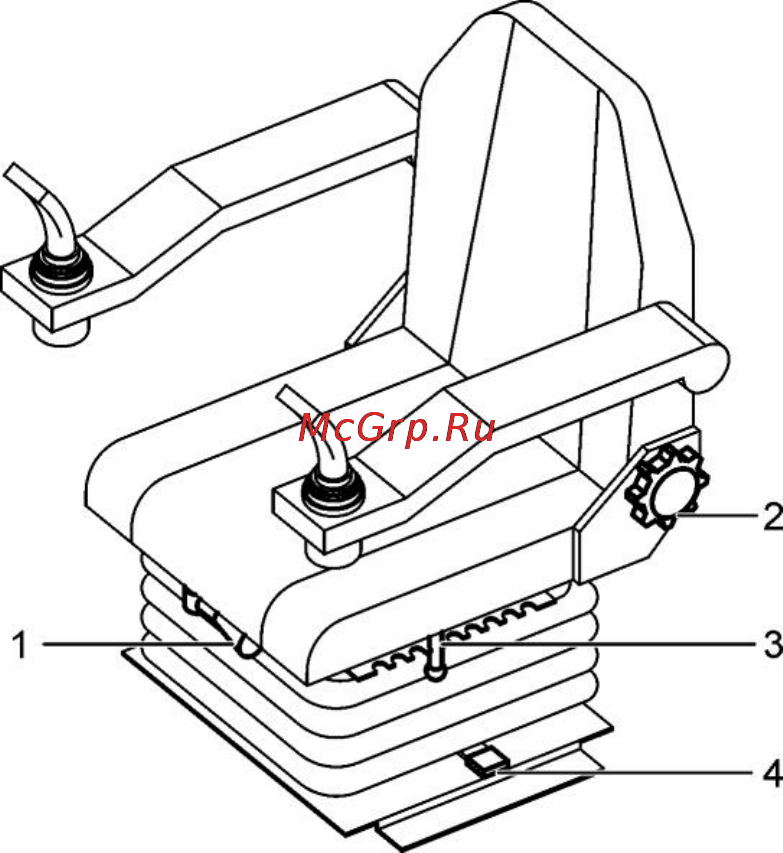

1 – рукоятка регулирования по массе; 2 – маховик регулировки наклона спинки;

3 – рукоятка продольной регулировки; 4 – рычаг реверсирования

Рисунок 1.24 – Сиденье

1.7.18.5 Разворот сиденья производить при предварительно поднятых

подлокотниках, откинутом рулевом колесе (1.7.5.1) и установленной в крайнее

переднее положение рулевой колонке (1.7.5.3),

Для разворота сиденья к реверсивному посту необходимо поднять рычаг

реверсирования 4 и, удерживая его в поднятом положении, развернуть сиденье

против часовой стрелки, отпустить рычаг, зафиксировав в установленном по-

ложении.

Разворот сиденья на основной пост производить в той же последователь-

ности, при этом сиденье разворачивать по часовой стрелке.

1.7.19 Рукоятка управления подачей топлива 39 (рисунок 1.5) в крайнем

заднем (по ходу движения машины) положении соответствует минимальной по-

даче топлива, при перемещении рукоятки вперед подача топлива увеличивается.

Управление рукояткой отражает табличка (рисунок 1.25).

1.7.20 Пульт управления приводом заднего моста и блокировкой диффе-

ренциалов 40 (рисунок 1.5) приведен на рисунке 1.26.

1.7.20.1 Переключатель блокировки дифференциалов 3 имеет три положения:

– I (среднее положение) – БД отключена;
