86 344-0000010 РЭ
При переезде из одной рабочей зоны в другую или транспортировании
сортиментов необходимо установить манипулятор в транспортное положение:
– если машина не загружена, расположить стреловое оборудование
вдоль грузовой платформы, поджать рукоять под стрелу, клещевой захват раз-
вернуть поперек платформы и опустить на поперечину первого коника, подкор-
ректировав его положение выдвижением удлинителя рукояти, как показано на
рисунке 3.2;

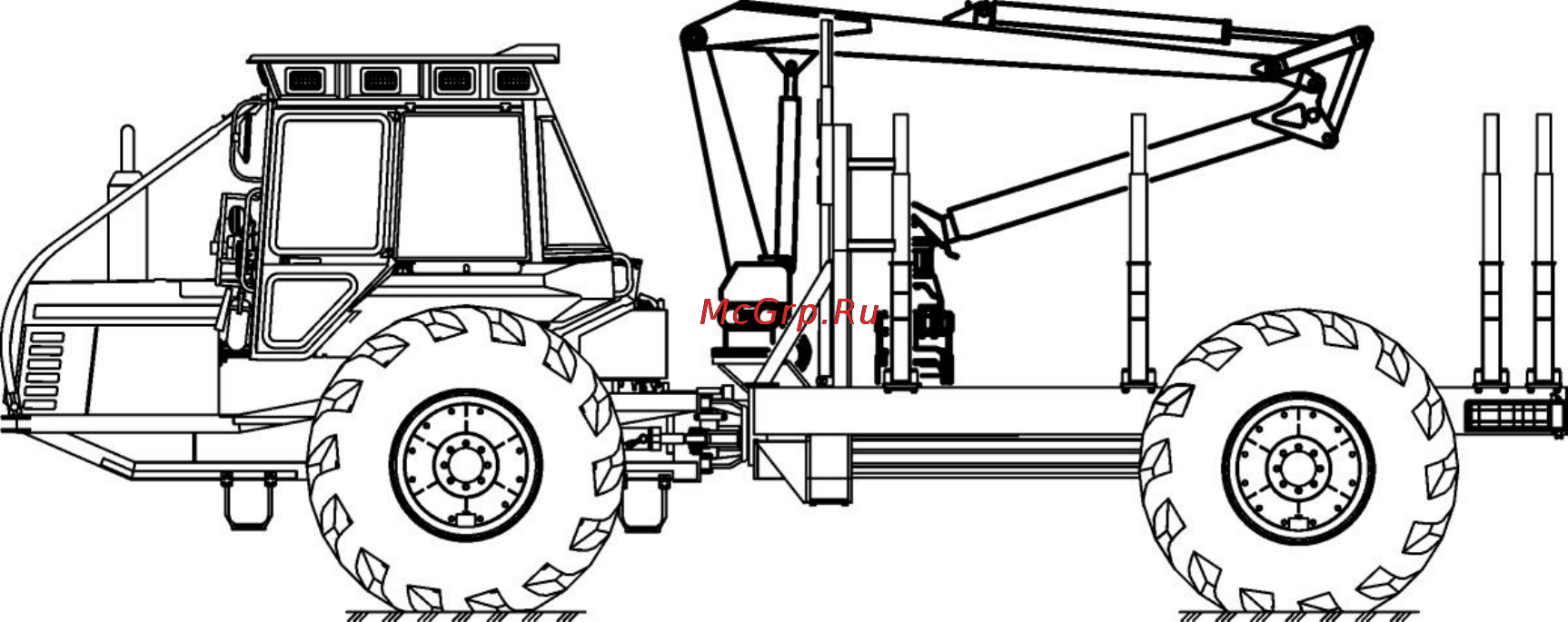

Рисунок 3.2 – Манипулятор в транспортном положении
– если машина частично или полностью загружена, раскрыть клещевой
захват, расположить стреловое оборудование вдоль грузовой платформы, за-
хватить сортименты в зоне, обеспечивающей наименьший вылет вверх стрелы
и рукояти.
Производить переезды машины без установки манипулятора в транс-
портное положение запрещено.
Запрещается снимать при помощи манипулятора зависшие и запутавшие-
ся в сучьях деревья.
Запрещается отрывать рабочим органом груз, засыпанный землей или
примерзший к ней.
Запрещается производить поворот манипулятора, когда клещевой захват
заглублен в пачку сортиментов.
Выдвижную секцию рукояти запрещено использовать для подтягивания
сортимента. Его следует всегда поднимать. Подъем производить при мини-
мально возможном вылете стрелового оборудования.
