88 344-0000010 РЭ

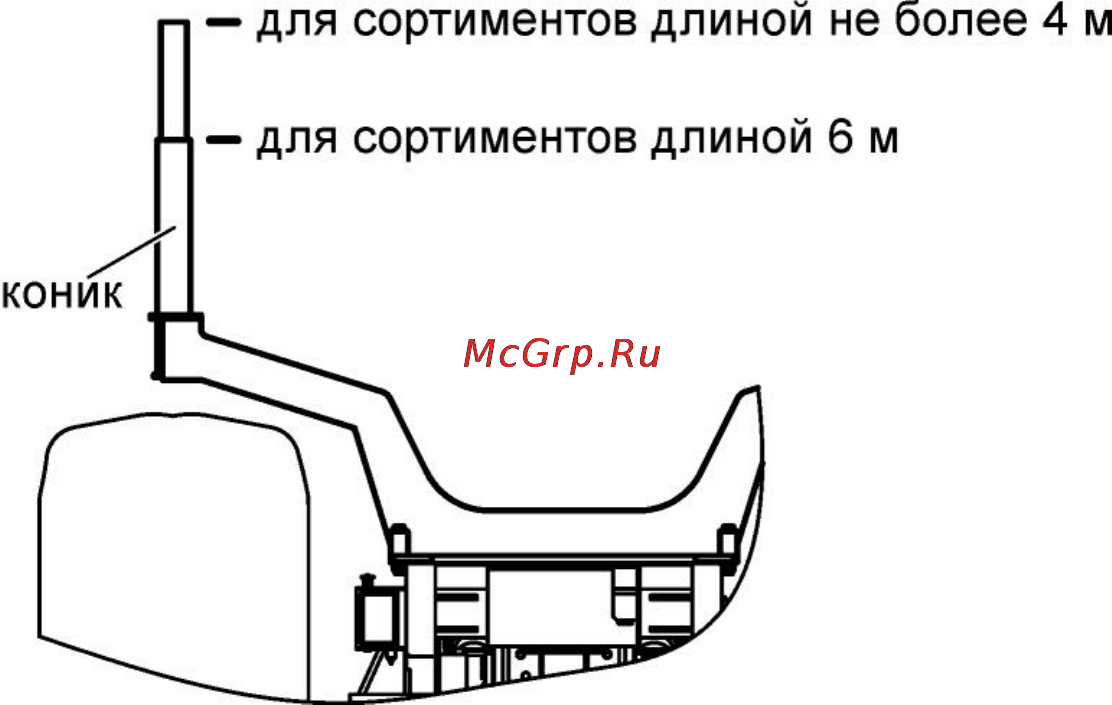

Рисунок 3.4 – Уровни погрузки сортиментов
3.1.3 Эксплуатационные ограничения при использовании системы подогрева
ОЖ в двигателе должна содержать 100% антифриза фабричного произ-
водства, для обеспечения смазки отопителя системы подогрева. Применение
воды в качестве ОЖ запрещается.
Систему подогрева запрещено эксплуатировать в закрытых помещениях
из-за опасности отравления и удушья (например, в гаражах или мастерских) – в
том числе и с программируемым таймером – если в них нет отсоса отработан-
ных газов.
Система подогрева должна быть выключена из-за опасности взрыва там, где
могут образовываться горючие пары и пыль (например, на бензоколонках, автоза-
правках, вблизи топливных, угольных, древесных или зерновых складов и т.п.).
3.1.4 Эксплуатационные ограничения при использовании системы отоп-
ления, вентиляции и кондиционирования
Запрещено одновременное использование отопительного контура и си-
стемы кондиционирования. При использовании отопительного контура отклю-
чить систему кондиционирования (выключатель кондиционера 1 (рисунок 1.20)
установить в положение «0»). При использовании системы кондиционирования
отключить отопительный контур (перекрыть поток ОЖ краном 24 (рисунок 1.5)
отопительного контура).
