344-0000010 РЭ 9

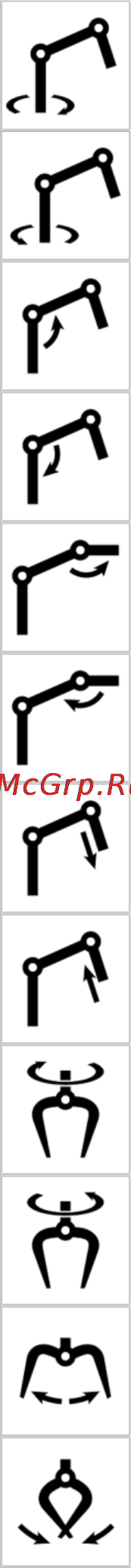

– поворот колонны по часовой стрелке;
– поворот колонны против часовой стрелки;
– подъем стрелы;
– опускание стрелы;
– подъем рукояти;
– опускание рукояти;
– выдвижение удлинителя рукояти;
– втягивание удлинителя рукояти;
– поворот ротатора по часовой стрелке;
– поворот ротатора против часовой стрелки;
– открытие клещевого захвата;
– закрытие клещевого захвата.
