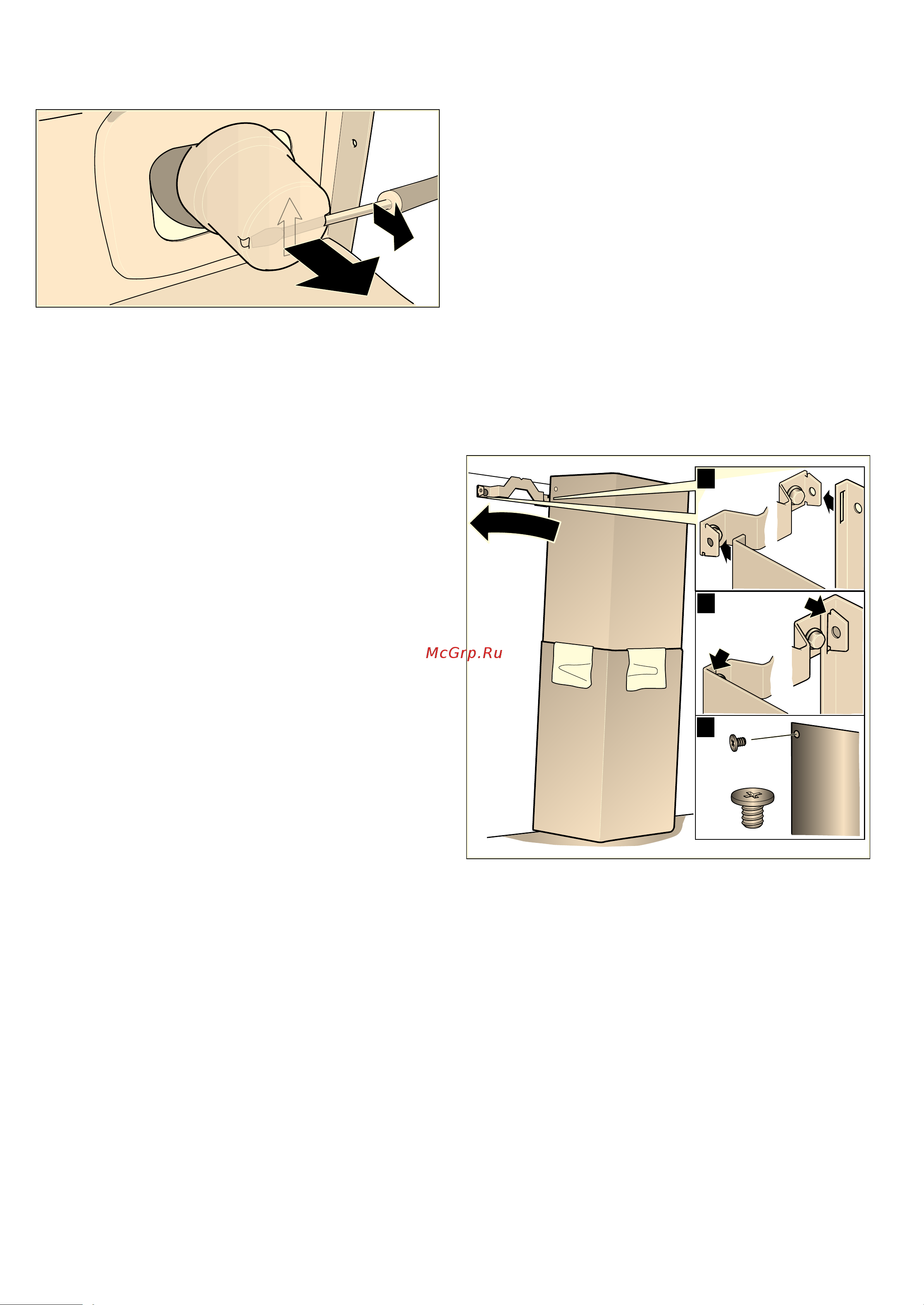

Снятие предохранительных колпачков
Для снятия предохранительных колпачков воспользуйтесь
плоской отверткой.
Крепление соединений труб
Указание: Если используется труба из алюминия, тогда место
присоединения необходимо предварительно сгладить.
Вытяжная труба Ø150мм (рекомендуемая величина)
Вытяжная труба крепится непосредственно квоздушному
патрубку и соединение соответствующим образом изолируется.
Вытяжная труба Ø120мм
1. Переходной патрубок крепится непосредственно
к воздушному патрубку.
2. Вытяжная труба крепится к переходному патрубку.
3. Оба места соединения соответствующим образом
изолируются.
Монтаж обшивки вытяжной трубы
: Опасность травм!
Cо стороны острых кромок при установке. При установке
прибора всегда надевайте защитные перчатки.
1. Разделите секции обшивки вытяжной трубы.
Для этого удалите клейкую ленту
2. Удалите защитную плёнку с обеих секций обшивки вытяжной
трубы.
3. Вставьте одну секцию обшивки вытяжной трубы в другую.
Указания
■ Во избежание царапин положите в качестве защиты бумагу
на края наружной секции обшивки вытяжной трубы.
■ Прорези во внутренней секции обшивки вытяжной трубы
должны быть внизу.
4. Установите секции обшивки вытяжной трубы на прибор.
5. Сдвиньте внутреннюю секцию обшивки вверх и установите
слева и справа на крепёжный уголок. ¨
6. Зафиксируйте обшивку вытяжной трубы движением вниз. ©
7. Двумя винтами привинтите обшивку вытяжной трубы с
боковых сторон к крепёжному уголку.
ª
[
$
%
&
