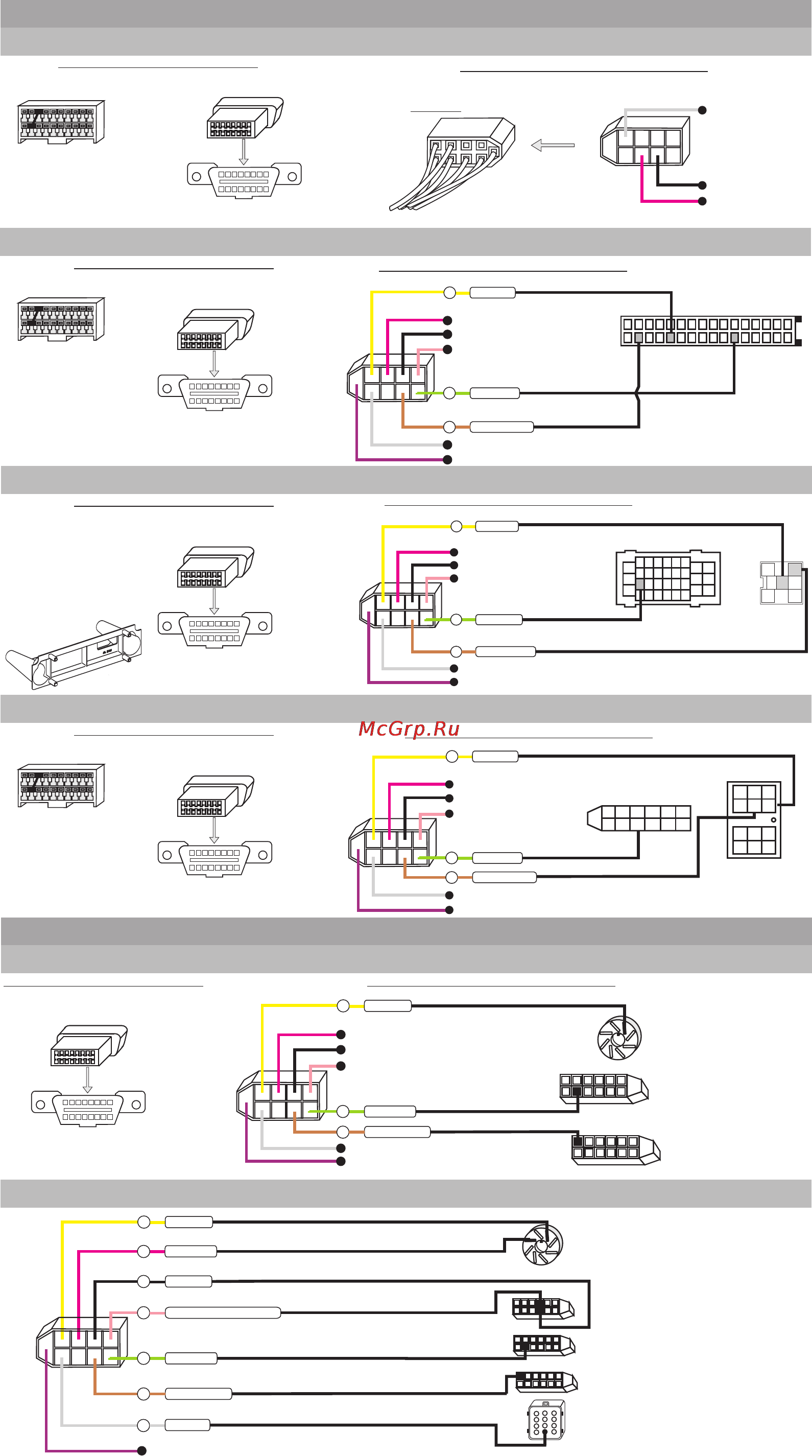

Подключение к автомобилям ВАЗ
1. Подключение Самара-2 и ВАЗ-2110 (обычная панель)
Разъем бортового компьютера
в автомобиле
вид сзади
2. Подключение ВАЗ-2110 (европанель), Лада-Калина, Лада-Приора (схема №1)
9-контактный разъем переходника
(вид со стороны проводов)
Опциональные цепи подключения
коричневый
6
8
зеленый
3
желтый
к замку зажигания (+)
к датчику уровня топлива
к габаритным огням
заизолировать
заизолировать
заизолировать
заизолировать
заизолировать
колодка комбинации приборов
вид со стороны проводов
1
16
32
контакт №21
оранжевый
контакт №27
розовый
контакт №18
белый
1 8
9 16
16-контактный разъем OBD-2
бортового компьютера
16-контактный разъем OBD-2
в автомобиле
соединить
Минимальное подключение
20
10 1
11
18
9
Если иммобилизатор
отсутствует, необходимо
установить перемычку
между 9 и 18 контактами.
9-контактный разъем на шлейфе
(вид со стороны проводов)
извлечь
соединить
Опциональные цепи подключения
извлечь
извлечь
1 8
9 16
16-контактный разъем OBD-2
бортового компьютера
16-контактный разъем OBD-2
в автомобиле
соединить
Минимальное подключение
20
10 1
11
18
9
Если иммобилизатор
отсутствует, необходимо
установить перемычку
между 9 и 18 контактами.
3. Подключение Лада Приора (схема №2)
9-контактный разъем переходника
(вид со стороны проводов)
Опциональные цепи подключения
коричневый
6
8
зеленый
3
желтый
к замку зажигания (+)
к датчику уровня топлива
к габаритным огням
заизолировать
заизолировать
заизолировать
заизолировать
заизолировать
колодка выключателя
обогрева заднего стекла
вид со стороны проводов
серая колодка жгута панели приборов
к жгуту заднему
вид со стороны проводов
В
А
D
C
1
2
контакт №31
розовый
1 8
9 16
16-контактный разъем OBD-2
бортового компьютера
16-контактный разъем OBD-2
в автомобиле
соединить
Минимальное подключение
4. Подключение Шеви-Нива
9-контактный разъем переходника
(вид со стороны проводов)
Опциональные цепи подключения
коричневый
6
8
зеленый
3
желтый
к замку зажигания (+)
к датчику уровня топлива
к габаритным огням
заизолировать
заизолировать
заизолировать
заизолировать
159
2610
11
37
12
48
1
2 3 4 5 6 7
8 9 10 11 12 13
колодка комбинации приборов красная
вид со стороны проводов
колодка выключателя
аварийной сигнализации
вид со стороны проводов
1 8
9 16
16-контактный разъем OBD-2
бортового компьютера
16-контактный разъем OBD-2
в автомобиле
соединить
Минимальное подключение
20
10 1
11
18
9
Если иммобилизатор
отсутствует, необходимо
установить перемычку
между 9 и 18 контактами.
заизолировать
Подключение к автомобилям ГАЗ
1. Подключение при наличии 16-контактного разъема диагностики (OBD-2).
Минимальное подключение
9-контактный разъем переходника
(вид со стороны проводов)
Опциональные цепи подключения
2. Подключение при наличии 12-контактного разъема диагностики под капотом.
коричневый
6
8
зеленый
3
желтый
к замку зажигания (+)
к датчику уровня топлива
к габаритным огням
заизолировать
заизолировать
заизолировать
заизолировать
заизолировать
Разъем кнопки аварийной
сигнализации
вид со стороны присоединения
проводов
Колодка ХР1 вид со стороны
присоединения проводов
Колодка ХР2 вид со стороны
присоединения проводов
3
желтый
5
красный
к замку зажигания (+) (опционально)
+12В АКБ
Разъем кнопки аварийной
сигнализации
вид со стороны присоединения
проводов
1 8
9 16
16-контактный разъем OBD-2
бортового компьютера
16-контактный разъем OBD-2
в автомобиле
соединить
9-контактный разъем переходника
(вид со стороны проводов)
коричневый
6
8
зеленый
9
розовый / фиолетовый
7
черный
2
белый
к датчику уровня топлива (опционально)
к датчику скорости
к габаритным огням (опционально)
линия диагностики (К-линия)
масса (-)
заизолировать
Колодка ХР3 вид со стороны
присоединения проводов
Колодка ХР1 вид со стороны
присоединения проводов
Колодка ХР2 вид со стороны
присоединения проводов
Колодка диагностики
вид спереди
Для установки RC-700
в автомобиль Лада-
Приора рекомендуется
использовать
специальный
переходник “Приора”
(не входит в
комплектацию).
либо +12В клапана газа
либо +12В клапана управления жидкой фазы газа
либо +12В клапана газа
либо +12В клапана газа
либо +12В клапана управления жидкой фазы газа
