Multitronics VG1031S Руководство по подключению онлайн

Multitronics VG1031S Руководство по подключению онлайн
1
2
3
4
6
5
1 8
9 16
L-линия
+
а
кк
умул
я
то
р
+12В АКБ
масса
K-линия
6-контактный разъем
переходника
(вид со стороны подключения
дополнительных проводов)
123
4
56

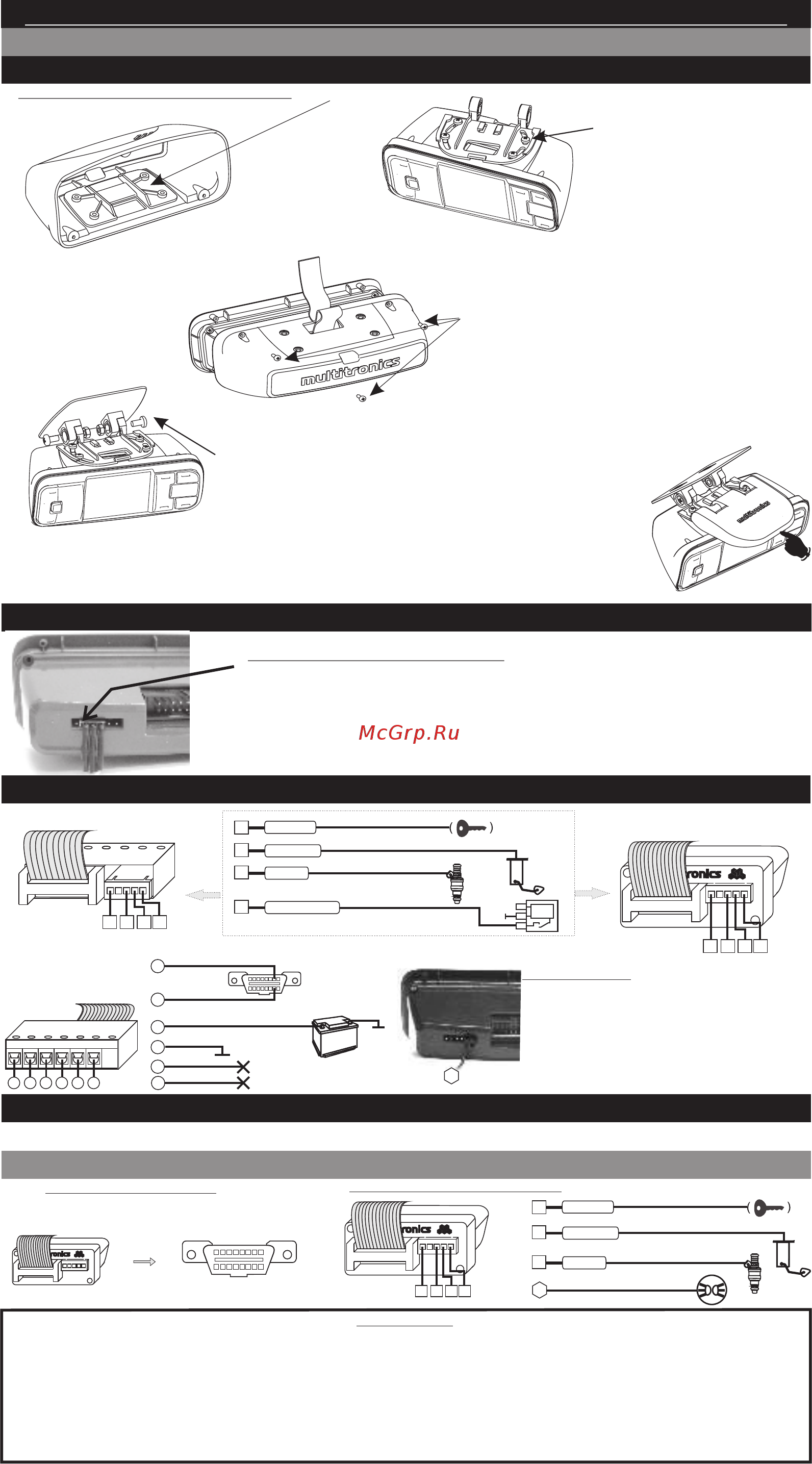

Шаг 1
Шаг 2
1. Установить пластину в корпус кожуха .
3. Провести интерфейсный шлейф (опционально
шлейф парктроника) через окно в пластине узла
крепления и через окно в корпусе МК, и вставить
разъём в блок МК.
4. Вставить блок МК в корпус и привинтить тремя
саморезами.
Шаг 3
2. Наживить четырьмя
саморезами собранный
МК к пластине
поворотного узла
крепления.
Шаг 4
Шаг 5
5. Наживить двумя
винтами с гайками
основание
поворотного узла
крепления к пятке
узла крепления.
6. Определить место крепления МК на
лобовом стекле или на “торпедо”
поперечный наклон корпуса, так чтобы
экран был направлен на водителя,
затем затянуть все крепления.
7. Одеть крышку, задвинув её в
указанном направлении.
. При
выборе места приклейки МК
учитывайте возможность доступа к
обоим винтам М4 поворотного
крепления (см. п.5) для обеспечения
возможности демонтажа.
Отрегулировать продольный и
Подключение парковочного радара Multitronics (опция)
Multitronics PT-4TC / PT-3TC / PT-2TC
Подключение к трем контактам дополнительного разъема МК (2, 3, 4 контакты,
считая слева).
Маркированная сторона разъема парктроника должна быть обращена к краю МК.
При подключении 2-х парковочных радаров одновременно (спереди и сзади)
шлейфы соединяются параллельно (провод к проводу).
Порядок установки.Порядок установки.
Установка и подключение Multitronics VG1031S
Установка и подключение бортовых компьютеров Multitronics
Назначение проводов.
к датчику скорости
к форсунке
16-контактный разъем OBD-2
(вид со стороны подключения шлейфа)
1 3 4 5
желтый
к замку зажигания (+)
зеленый
к датчику уровня топлива
1
3
синий
4
фиолетовый
5
Г
Провод “Габариты” подключается к 5 контакту
дополнительного 6-контактного разъема
компьютера, считая слева. Порядок подключения:
1. Обожмите провод в клемме из комплекта МК
(провод в комплект не входит).
2. Вставьте до упора клемму с проводом в 2-
контактный разъем из комплекта МК.
3. Подключите разъем с проводом к
дополнительному разъему МК.
Порядок подключения
Подключение к автомобилям с разъемом OBD-2 (простое подключение)
1 8
9 16
16-контактный разъем OBD-2
бортового компьютера
16-контактный разъем
OBD-2 в автомобиле
соединить
Минимальное подключение
Опциональные цепи подключения
1 3 4 5
желтый
к замку зажигания (+)
зеленый
к датчику уровня топлива
1
3
к форсунке
синий
4
Дополнительные возможности МК при подключении опциональных цепей:
1 контакт - включение режима “Физический замок зажигания”: МК будет включаться при включении зажигания
автомобиля (в режиме “Виртуальный замок зажигания” включение происходит после пуска двигателя).
3 контакт - в случае, если параметр “Остаток топлива в баке” по протоколу диагностики не передается, подключение
данного вывода позволит реализовать функцию автоматического слежения за уровнем топлива в баке
(режим “Бак ДУТ”).
4 контакт - отображение параметра “Время впрыска” непосредственно с форсунки автомобиля (в случае, если
параметр не поддерживается в выбранном протоколе диагностики).
контакт “Г” - функция “Переключение яркости день/ночь”, “Предупреждение о невыключенных габаритах”,
“Предупреждение о невключенном ближнем свете”.
Г
к габаритным огням
6-контактный разъем переходника
(вид со стороны подключения шлейфа)
1 3 4 5
не используется
не используется
Внимание! Подключение прибора следует производить при отключенной аккумуляторной батарее!
