Multitronics C-580 [43/50] Цена деления по оси напряжения 2 цена деления по оси времени 3 временной сдвиг мс 4 фронт запуска 5 уровень запуска 6 режим запуска осциллографа 7 режим работы развертки

9.13. Осциллограф (меню доступно при нажатии на кнопку F)

Пункт в меню Значение Горячая кнопка Описание функции

Сохранить данные

Запуск «SERVICE»

Режим Ждущ.; Авто «TRIP» Запуск в зависимости от уровня запуска или без зависимости от него.

Время/дел, мс Цена деления шкалы осциллографа по оси времени в миллисекундах на клетку.

Вх. делитель

Вольт/дел 0,2...100 Цена деления шкалы осциллографа по оси напряжения в вольтах.

Ур. запуска, В 0...400 Уровень запуска в зависимости от установки входного делителя.

Запуск фронт

↑ ↓

«ESC» Запуск восходящим или нисходящим фронтом.

Закончить работу Выход из режима осциллографа и переход в режим бортового компьютера.

Данные сохраняются в памяти МК для дальнейшего наблюдения на персональном

компьютере из программы «Params32.exe».

Стоп

Один; Пуск

«Пуск» - автоматический запуск

«Один» - однократный запуск при нажатии на кнопку «Set»

0.5; 1; 2; 5;

10; 20; 50;

100; 200; 500

1:1

1:10

1:100

В зависимости от положения переключателя на опциональном кабеле выберите

соответствующую установку. Диапазоны входных напряжений:

1:1 — 0...8 В; 1:10 — 0...80 В; 1:100 — 0...400 В

-43-

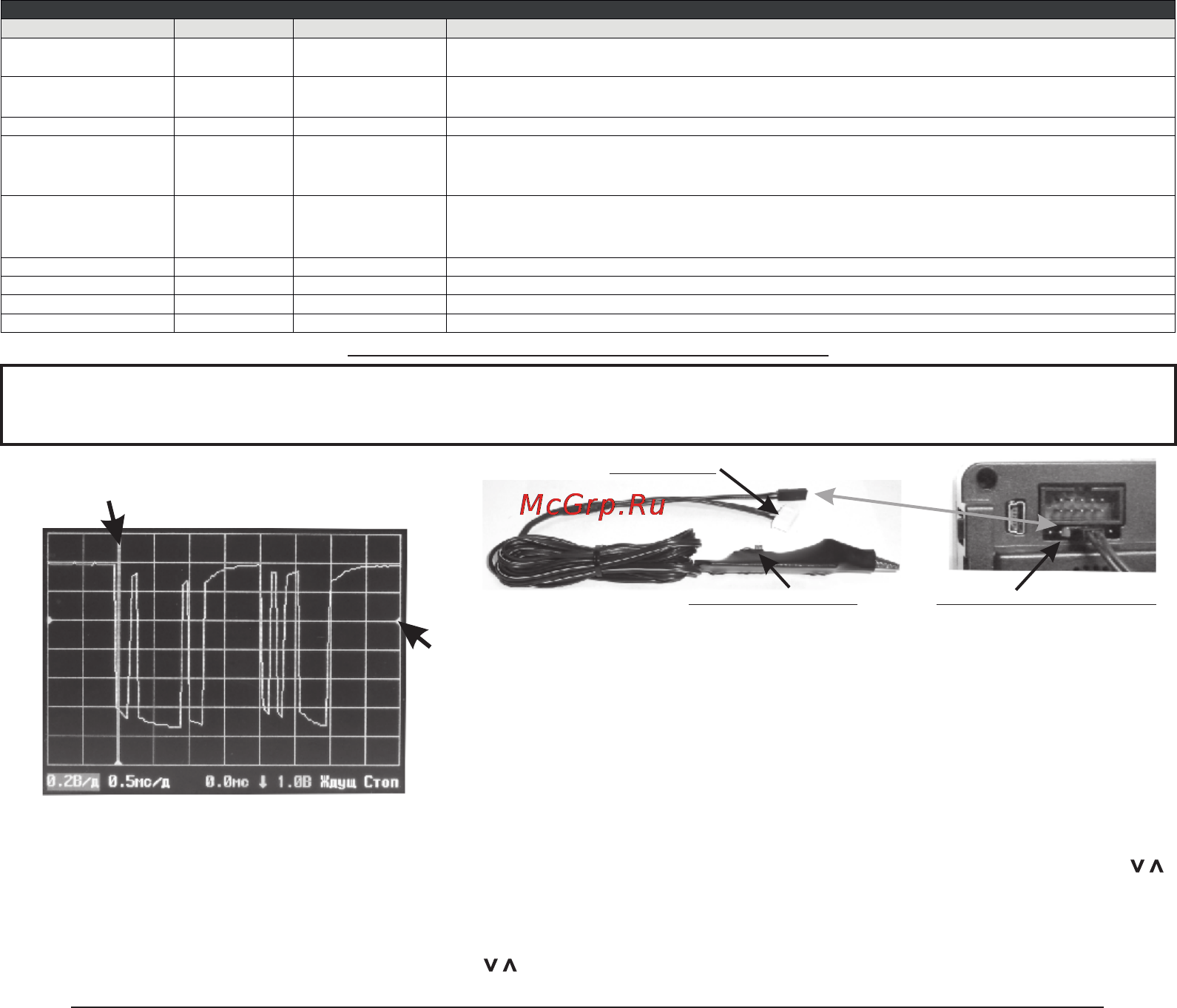

1 - цена деления по оси напряжения

2 - цена деления по оси времени

3 - временной сдвиг (мс)

4 - фронт запуска

5 - уровень запуска

6 - режим запуска осциллографа

7 - режим работы развертки

Ось напряжения

Ось времени

1 2 3 4 5 6 7

Маркер временного старта

Маркер уровня синхронизации

Функция «Осциллограф» поддерживается при подключении к прибору

опционального кабеля “Multitronics ШП-2” с зажимом и переключаемым делителем

напряжения.

Внимание! Подключение кабеля осциллографа производится с помощью 2-

контактного разъема в 7-контактный дополнительный разъем МК к 3 и 4

контакту, считая слева (маркированная сторона - 3 контакт).

При переключении прибора в режим осциллографа другие функции МК (например,

бортовой компьютер) не поддерживаются.

Для управления осциллографом используйте меню осциллографа, которое

доступно при нажатии на кнопку «F» в режиме осциллографа, «ESC» - выход из

меню.

«PARAM» - перемещение по настройкам осциллографа, расположенным в нижней

строке экрана, с возможностью изменения выделенного параметра кнопками . “ “

Память прибора позволяет записывать и наблюдать осциллограммы, выходящие

за предел экрана (приблизительно 3 экрана по времени). Для наблюдения

сигналов за пределами экрана, выделите в нижней строке экрана осциллографа

при помощи кнопки «PARAM» «временной сдвиг (мс)» (поз. 3) и, нажимая на кнопки

“ “, сместите точку наблюдения в нужный диапазон.

Опциональный кабель Multitronics ШП-2

Внимание! Функция осциллографа является показательной и не заявлена как средство измерения.

1:1

1:10

1:100

Переключатель делителя

Дисплей осцилографа

Внимание! Запрещено подключать кабель к источнику напряжения свыше 20В (от пика до пика) при положении переключателя

делителя 1:1, свыше 100В - при делителе 1:10, свыше 400В - при делителе 1:100.

Внимание! Запрещено подключать непосредственно вход габаритов к источнику напряжения свыше 20В (от пика до пика) без

использования “Multitronics ШП-2”

Маркированная сторона разъема

не используется
