Siemens LC 48650 [9/14] Подсоединение к вытяжной трубе диаметром 120 мм
![Siemens LC 48650 [9/14] Подсоединение к вытяжной трубе диаметром 120 мм](/views2/1157039/page9/bg9.png)
8
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Оптимальная эффективность вытяжки
обеспечивается при выполнении
следующих условий:
Использование коротких и гладких вы
тяжных труб без изгибов.
Использование минимального количе
ства колен.
Использование труб с насколько возмож
но большими внутренними диаметрами,
а также использование колен труб с боль
шим радиусом.
Использование длинных, неровных
вытяжных труб, большого количества
колен или труб с малым внутренним
диаметром ведет к снижению эффек!
тивности работы вытяжки и, одновре!
менно, к повышению уровня шумов.
Круглые трубы:
Мы рекомендуем внутренний диаметр:
150 мм (минимальный внутренний диа
метр 120 мм).
Трубы прямоугольного сечения долж
ны иметь площадь внутреннего сече!
ния, равную площади внутреннего сече
ния соответствующих круглых труб.
Они не должны иметь резких изгибов.
В случае труб с внутренним диаметром
120 мм площадь внутреннего сечения со
ставляет примерно 113 см
2
.
В случае труб с внутренним диаметром
150 мм площадь внутреннего сечения со
ставляет примерно 177 см
2
.
Если трубы имеют различные диа!
метры: используйте герметизирующую
ленту.
В случае эксплуатации вытяжки в режи!
ме отвода воздуха обеспечивайте дос
таточное поступление свежего воздуха.
Подсоединение к вытяжной трубе
диаметром 150 мм:
Установите вытяжную трубу непосред
ственно в выходном отверстии вытяжки.

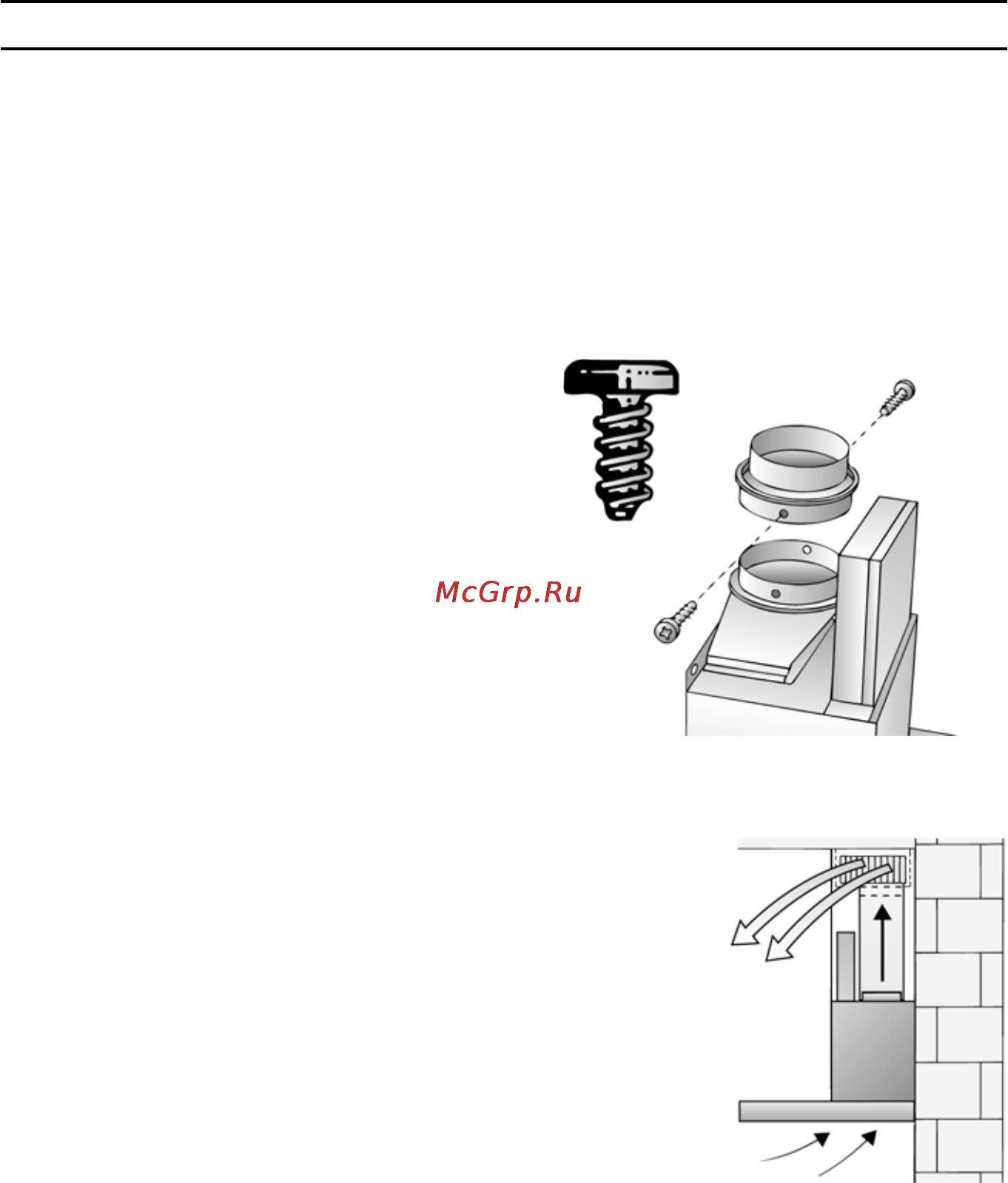

Подсоединение к вытяжной трубе
диаметром 120 мм:
Вставьте переходник для сужения кана
ла в выходное отверстие вытяжки и при
соедините к нему вытяжную трубу.
Перед монтажом
Режим циркуляции воздуха
Применяется,
если нет воз
можности ис
пользовать
режим отвода
воздуха. При
этом исполь
зуется уголь
ный фильтр.
