FRANÇAIS
13
7.
INSTALLATION PULSAR – PULSAR DRY
7.1.
Site d’installation PULSAR
Avant d’immerger l’électropompe dans le puisard ou le réservoir, s’assurer qu’il n’y a pas de
sable ou de sédiments solides.
En présence de sédiments, nettoyer avec soin le puisard destiné à accueillir la pompe.
Maintenir l’électropompe soulevée d’au moins 1 m par rapport au fond de manière que les
dépôts qui se formeront après l’installation ne soient pas aspirés.
Éliminer périodiquement les sédiments.
Il est très important que le niveau de l’eau ne descende jamais en dessous du corps de
l’électropompe proprement dite. (Fig. 1).
7.2.
Conditions de travail PULSAR
Température de l’eau: de 0°C à +40°C.
Corps pompe toujours complètement immergé.
L’électropompe ne peut pas fonctionner à sec.
Installation en position verticale ou horizontale.
Puisard protégé du risque de gel.
Profondeur maximum d’immersion 20 m (sous le niveau de l’eau).

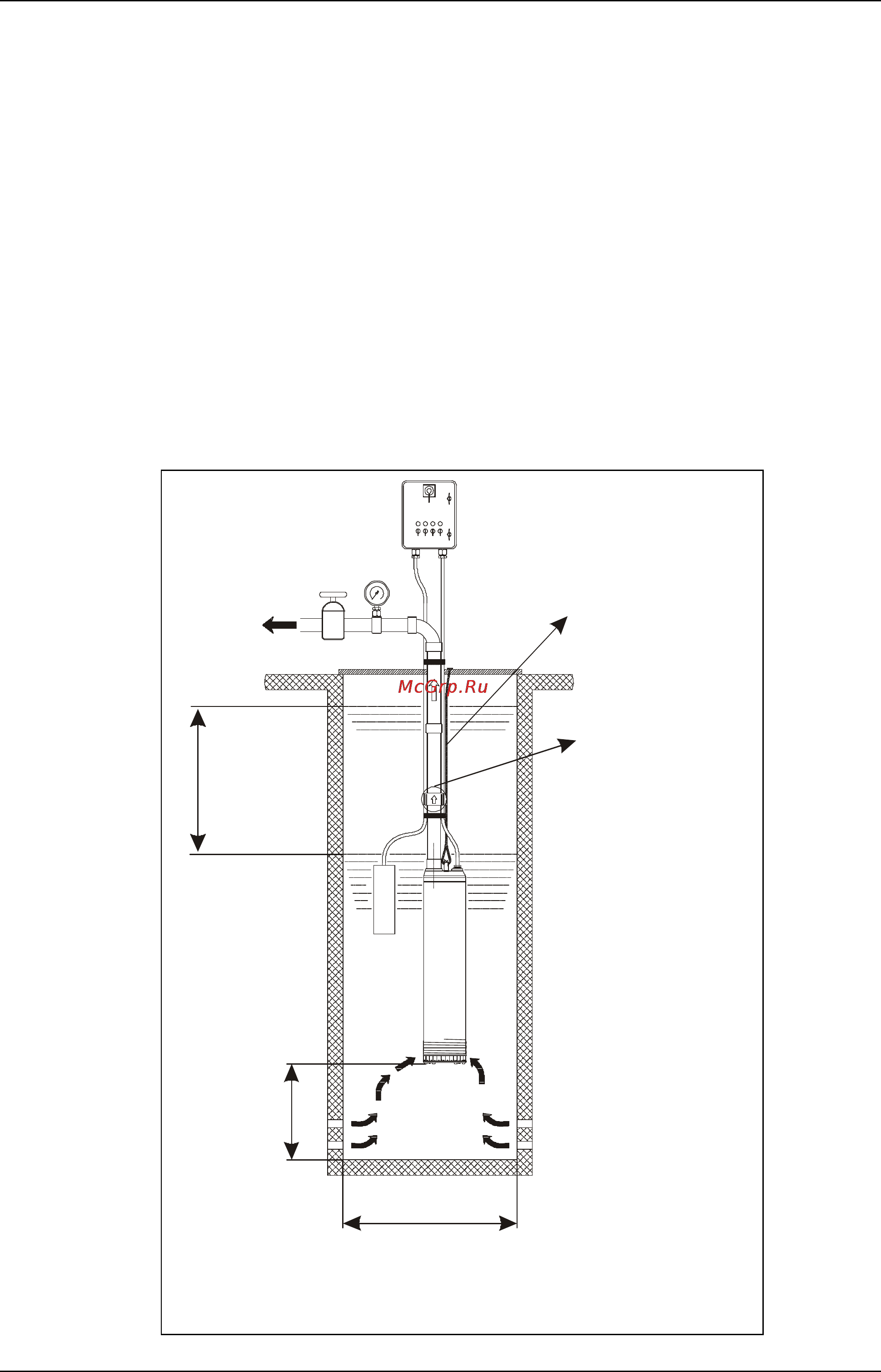

Fig.1
1 mt
niveau
de l’eau par rapport
à l’èlectropompe
150 mm min
clapet antiretour
corde de fixation
20 mt
min.
max..
PULSAR
