7.3.
Место установки PULSAR DRY
Прочное прикрепление электронасоса к опорному основанию способствует
поглощению возможных вибраций, образуемых в процессе функционирования насоса.
Трубопроводы должны быть зафиксированы на своих опорах и соединены таким
образом, чтобы не оказывать усилия, натяжения или вибрации на отверстия насоса.
Неизменно хорошим правилом является установка насоса как можно ближе
к
перекачиваемой жидкости.
На приточной трубе рекомендуется установить донный клапан. Во избежание
образования воздушных мешков в приточной трубе, необходимо предусмотреть
небольшой подъем напорной трубы к электронасосу.
Предусмотреть на напорном трубопроводе отверстие для заливки насоса. (смотреть
параграф 9.1).
7.4.
Рабочие условия для PULSAR DRY
Температура воды: от 0°C до + 40°C.
Насос не может функционировать всухую.
Насос должен быть установлен в вертикальном положении.
Колодец, в котором устанавливается электронасос, не должен быть подвержен
обледенению.
ванутз
опора труб
стопорный
клапан
отверстие
заливки
сливное
отверстие
опора
труб
заливка
системы
донный
клапан
фильтр
установка на
всасывании
установка с
нижним
напором
стопорный
клапан
фильтр

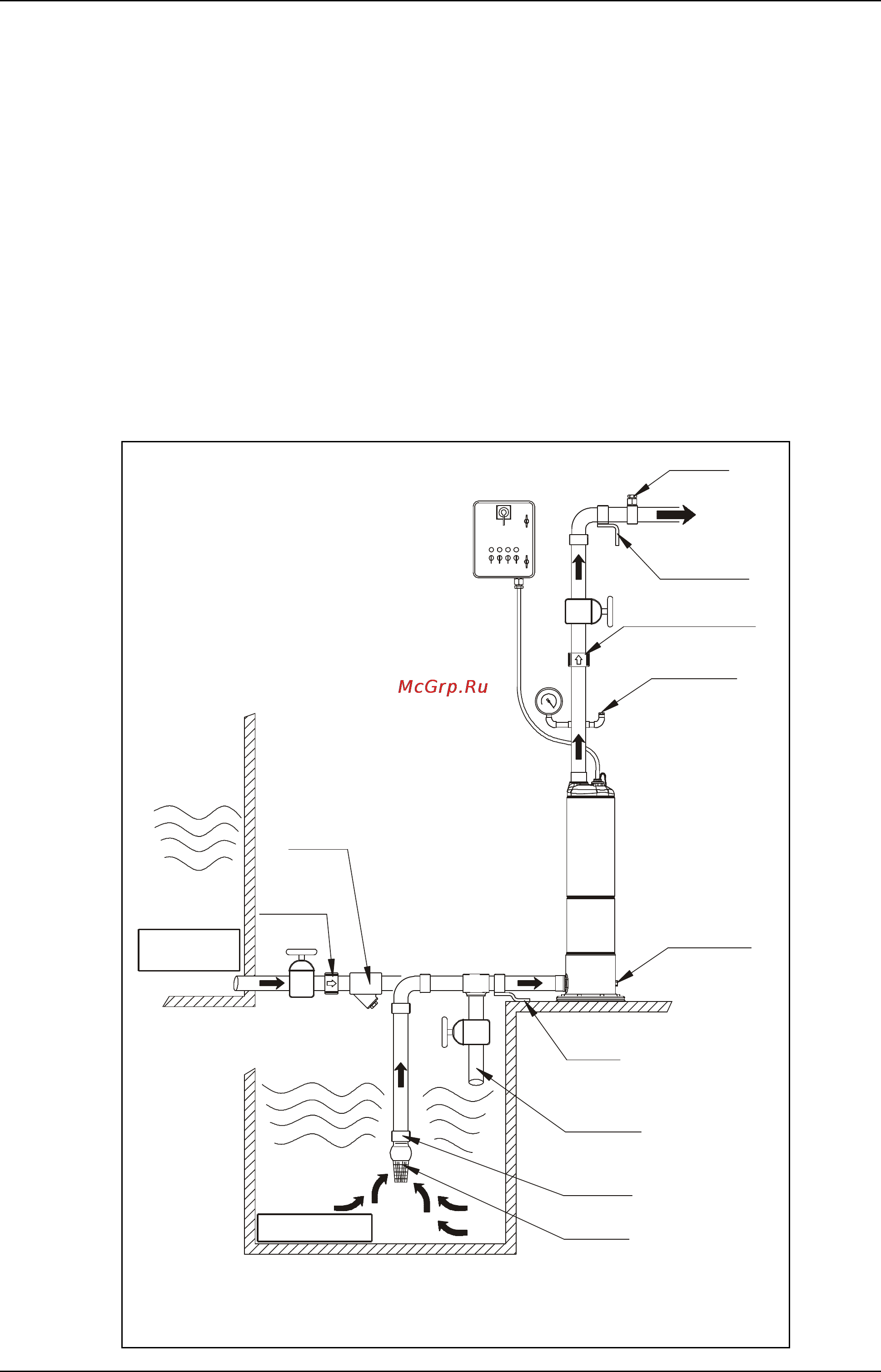

Рис. 2
PULSAR DRY
