SVENSKA
59
7.3.
Installationsplats för PULSAR DRY
En stadig förankring av pumpen vid underlaget bidrar till att ta upp eventuella vibrationer
som kan uppstå när pumpen är igång.
Fäst upp anslutningsrören med respektive stöd och anslut dem så att pumpens in- och utlopp
inte utsätts för påfrestningar, spänningar eller vibrationer.
Pumpen bör placeras så nära pumpvätskan som möjligt.
Det rekommenderas att installera en bottenventil vid insugningen. För att undvika att
luftfickor bildas i insugningsröret bör detta placeras i lätt lutning uppåt i förhållande till
elpumpen.
Gör ett hål i tryckröret för fyllning av pumpen (se avsnitt 9.1).
7.4.
Driftförhållanden för PULSAR DRY
Vattentemperatur: 0 °C till +40 °C.
Elpumpen får inte torrköras.
Elpumpen ska installeras vertikalt.
Om elpumpen ska installeras i en brunn måste brunnen vara frostsäker.
avluftning
rörstöd
backventil
avtappningsplugg
rörstöd
tömning av
systemet
bottenventil
filter
installation
med insugning
installation
under
tryckhöjd
backventil
filter

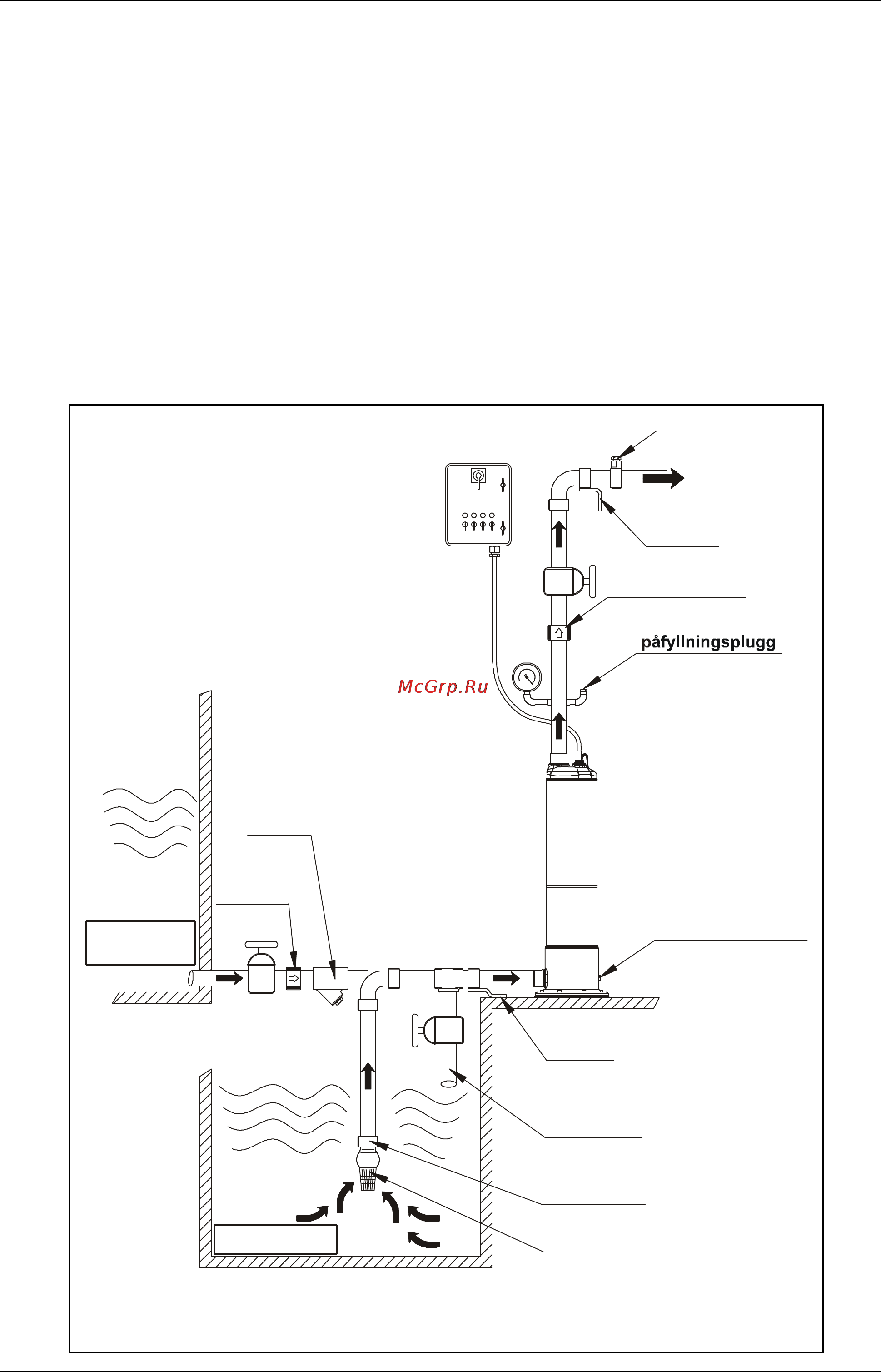

Fig. 2
PULSAR DRY
