ITALIANO
9

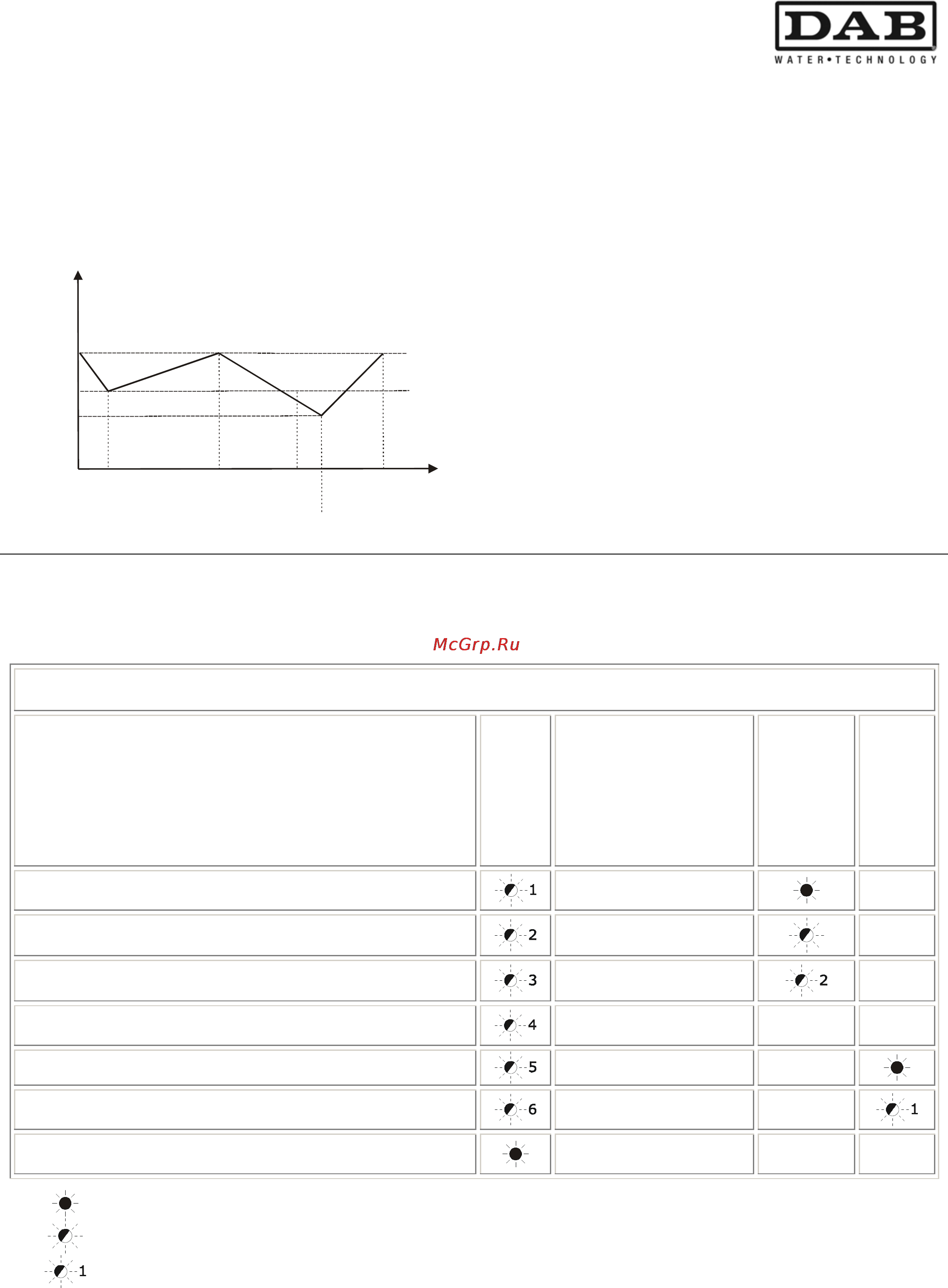

Ad esempio se la pressione di Start è pari a 4 bar, la
pressione di Stop è pari a 6 bar e il valore di DP è di 2
bar, la Pompa Slave partirà quando la pressione
raggiungerà il valore di 3 bar :
(P.Stop 6bar – P.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Pressione di Start pompa Slave =
(P.Start 4bar – DP ½ 1bar) = 3 bar
Pressione di Start pompa Master = 4 bar
Pressione di Stop pompa Master e Slave = 6 bar
(+ 50% del valore della pressione di Start)
DP 1/2 = 1 bar
Pressione di Start pompa Slave = 3 bar
10. PROTEZIONI ED ALLARMI
Le protezioni e gli allarmi vengono segnalati nel pannello frontale di regolazione e controllo posto sul coperchio di
ogni singola pompa tramite l’accensione dei relativi led luminosi e a distanza tramite il relé optional solo nella
funzione di Pressoflussostato e Pressurizzazione.
Tabella generale allarmi e segnalazioni
PANNELLO FRONTALE DI REGOLAZIONE E CONTROLLO
Nome allarme
LED ROSSO
anomalia
Nome segnalazione
LED VERDE
LED VERDE
INTERNO
Gruppi a 2 pompe
Allarme Sovrapressione
Scheda alimentata
senza flusso
Allarme Ingresso esterno
(possibilità di segnalazione a distanza – NO RWS)
Scheda alimentata
con flusso
Allarme marcia a secco
(possibilità di segnalazione a distanza – NO RWS)
Funzione antighiaccio
Allarme Anticycling
Funzione
Active System singolo
spento
Allarme IncoerenzaDip-Switch
Comunicazione Master
Allarme Comunicazione assente nei Gruppi a 2 pompe
(possibilità di segnalazione a distanza – NO RWS)
Comunicazione Slave
Allarme Marcia a secco oltre le 15 ore per singola pompa
Allarme Marcia a secco oltre le 4 ore per Gruppi a 2 pompe
Led acceso fisso
Led acceso lampeggiante
Indica il numero di lampeggi che effettua il led luminoso.
P. S t o p
P. S t a r t
H
4
t
6
3
6
Master
OFF
4
Slave
ON
Master
ON
Master
ON
Master e Slave
OFF
DP ½
