SVENSKA
78

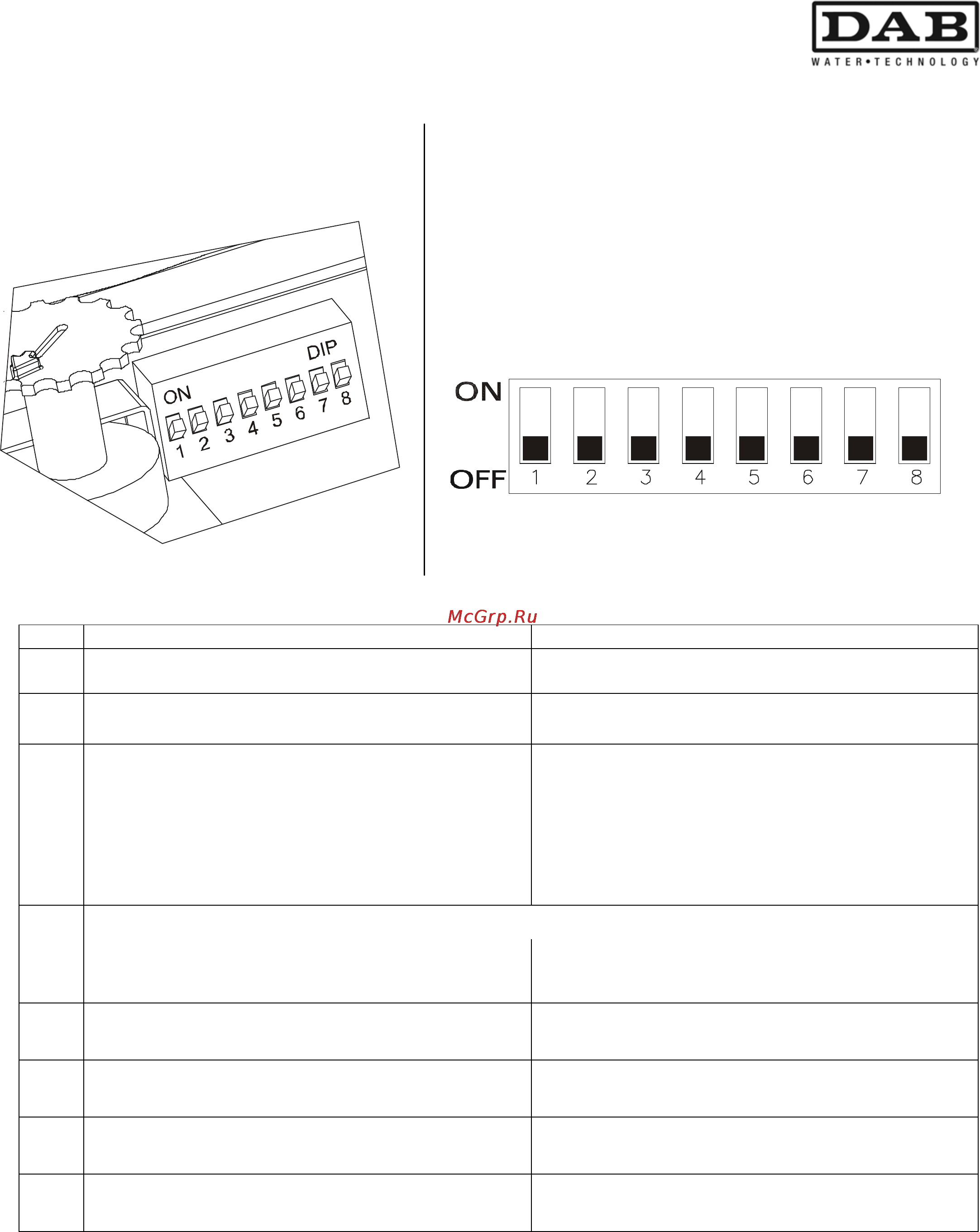

5.3 Dip-brytare för val av funktioner
Nr. Status vid ON Status vid OFF
1
Aktiverad tryckstegringsfunktion.
Aktiverad tryck-/flödesvaktfunktion.
2
Aktiverad funktion för uppsamling av regnvatten.
Deaktiverad funktion för uppsamling av
regnvatten.
3
Inställning av starttryck:
- Med tryck-/flödesvaktfunktion:
mellan 3 och 4,5 bar.
- Med tryckstegringsfunktion:
mellan 3,5 och 8 bar.
Inställning av starttryck:
- Med tryck-/flödesvaktfunktion:
mellan 1,5 och 3 bar.
- Med tryckstegringsfunktion:
mellan 1,5 och 6 bar.
Endast för tryck-/flödesvaktfunktion
4
Forcerad drift: 1 minut.
Extern ingång utan automatisk återställning
Forcerad drift: mellan 3 och 8 sekunder.
Extern ingång med automatisk återställning
5
Deaktiverat omstartsskydd.
Aktiverat omstartsskydd.
6
Aktiverad extern ingång.
Deaktiverad extern ingång.
7
Fördröjt ingrepp av extern ingång: 5 sekunder.
Fördröjt ingrepp av extern ingång: 1 sekund.
8
- -
- -
