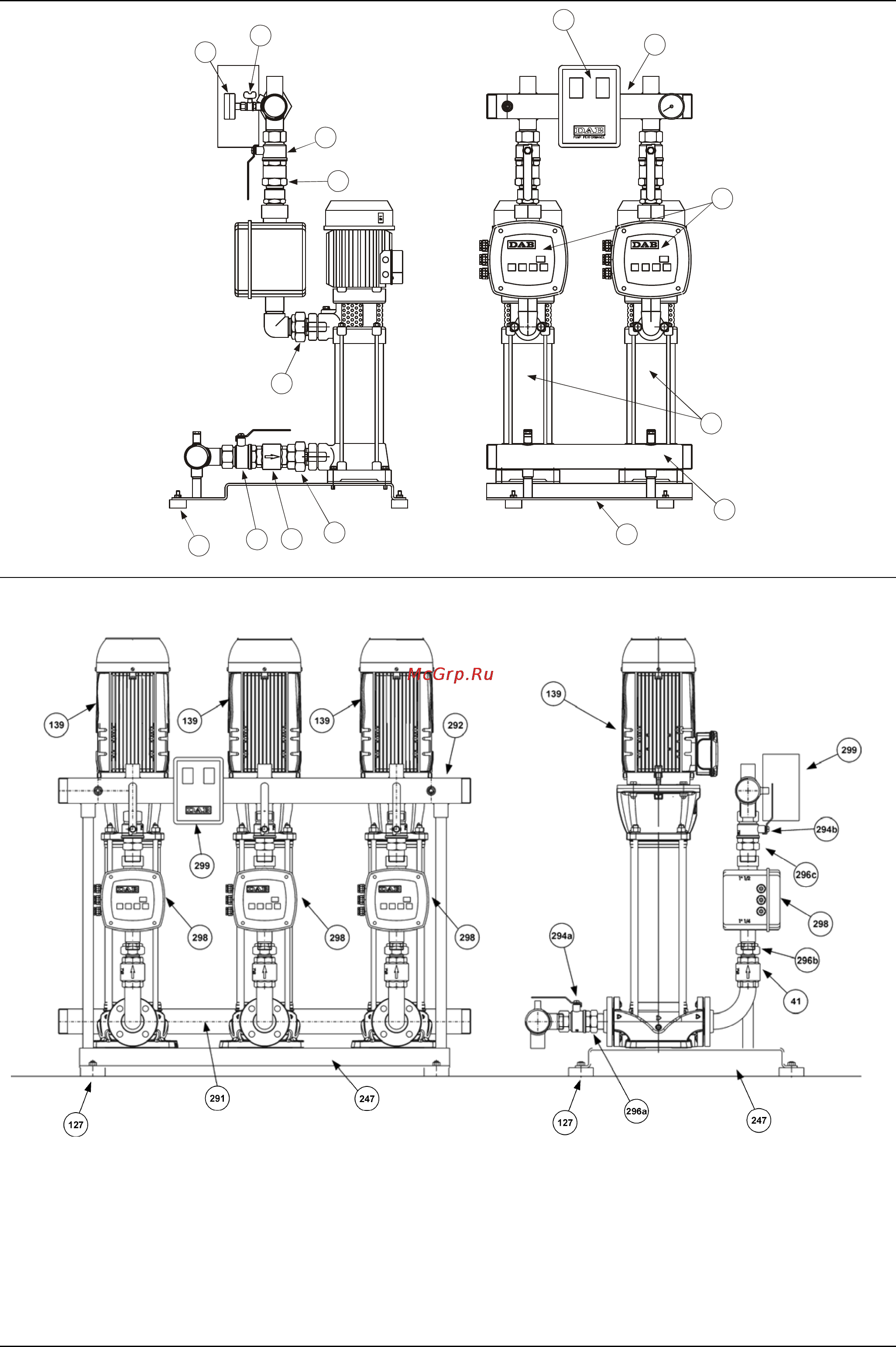

25 – Electropump filling cap 139 – Electropump 294a/294b/294c – Interception valve
41 – Non return valve 247 – Base 296a/296b/296c – Coupling
127 – Vibration-damping foot 291 – Suction manifold 298 – Active Driver
138 – Pressure gauge 292 – Delivery manifold 299 – Protection control unit
138
294c
294b
296c
296b
127
294a
41
296a
292
299
298
139
291
247
