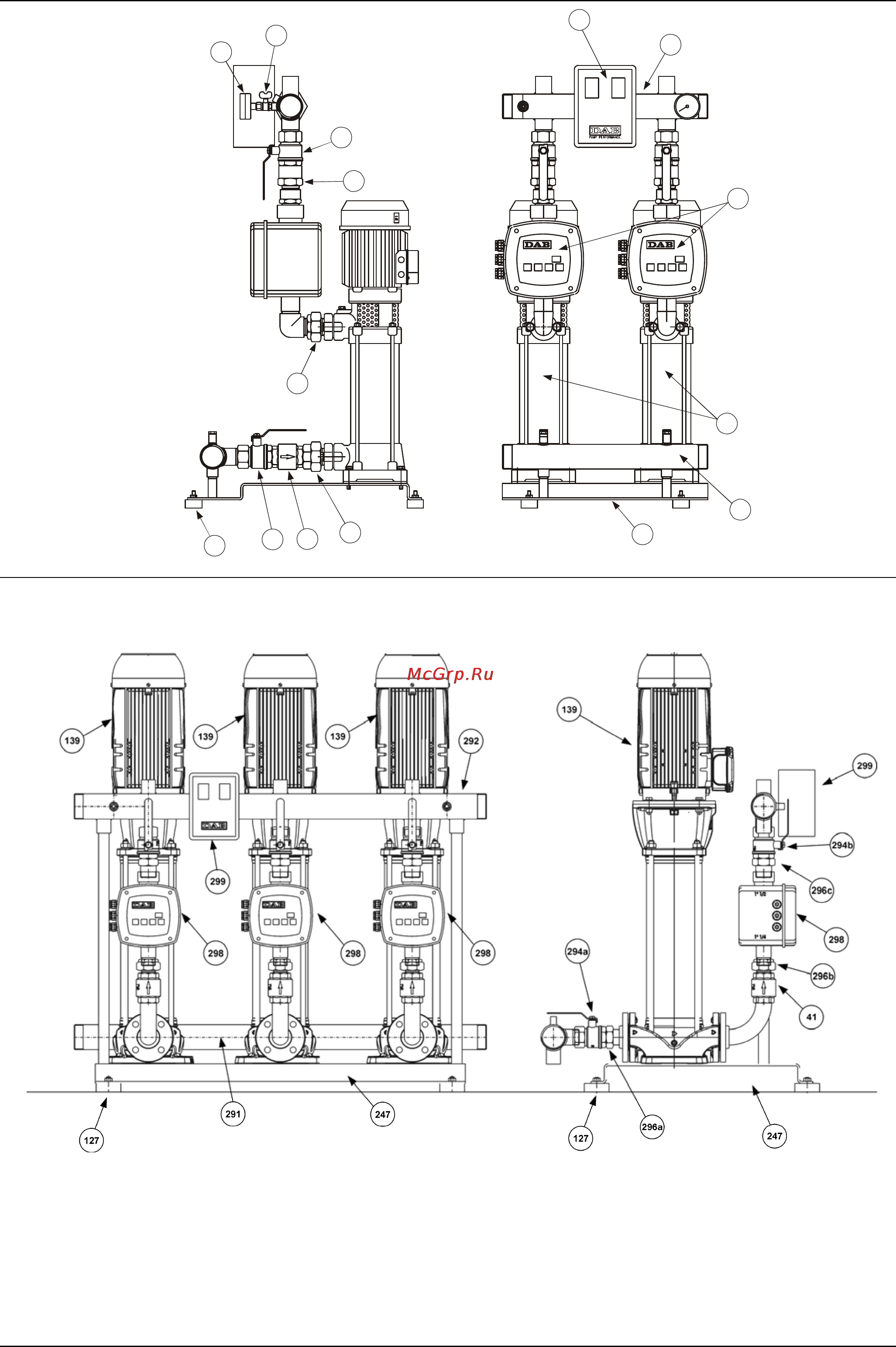

25 – Tappo di carico elettropompa 139 – Elettropompa 294a/294b/294c – Valvola d’intercettazione
41 – Valvola di non ritorno 247 – Basamento 296a/296b/296c – Raccordo
127 – Piede antivibrante 291 – Collettore aspirazione 298 – Active Driver
138 – Manometro 292 – Collettore mandata 299 – Centralino di protezione
138
294c
294b
296c
296b
127
294a
41
296a
292
299
298
139
291
247
