Мастер-Универсал ПК2000 [11/26] Подготовка к работе

6. ПОДГОТОВКА К РАБОТЕ

Безотказная работа пилы во многом зависит от правильного обращения и ухода,

своевременного устранения недостатков. При подготовке новой пилы к работе

необходимо произвести:

• распаковку пилы и ее составных частей;

• сборку и установку составных частей пилы;

• установку пилы;

• проверку и регулировку пилы;

• пуск пилы.

6.1 РАСПАКОВКА ПИЛЫ И ЕЕ СОСТАВНЫХ ЧАСТЕЙ

• Вскройте коробку и выньте пилу и ее составные части из коробки.

• Идентифицируйте составные части пилы по таблице 4 и рисункам 2, 3.

• Все поверхности, покрытые консервационной смазкой, протрите обтирочным

материалом, смоченным в уайт-спирите, а затем вытрите сухим материалом.

6.2 СБОРКА И УСТАНОВКА СОСТАВНЫХ ЧАСТЕЙ

В целях компактности новая пила упакована в позиции стационарной дисковой пилы.

Для работы пилы необходимо установить: опоры и пильный диск.

6.2.1 Установка опор (рис. 4)

• Расположите пилу на полу, столом вниз.

• Вставьте опоры 23 (опоры входят в комплект

поставки) в соответствующие посадочные

ложементы, расположенные в стенках пилы.

• Закрепите опоры 23 с помощью винтов, шайб и

гаек (крепления 24 входят в комплект поставки).

• Крепко затяните гайки-барашки.

• Установите пилу в нормальное (рабочее)

положение.

• При необходимости, выровняйте опоры по

высоте.

6.2.2 Установка пильного диска

Пильный диск (входит в комплект поставки)

устанавливается в режиме торцовочно-усорезной

пилы.

Чтобы перевести пилу в торцовочно-усорезный режим

необходимо повернуть стол 17 вместе с резцовой

головкой 2 (рис. 5).

Поворот стола 17 выполняется следующим образом (рис. 6):

• удерживая стол 17 рукой, нажмите рычаг 18 механизма крепления стола в

направлении влево;

• нажмите на передний край стола в направлении вниз и поверните его на 180°,

чтобы резцовая головка 2 находилась вверху, при этом, зафиксируйте стол

рычагом механизма крепления стола 18;

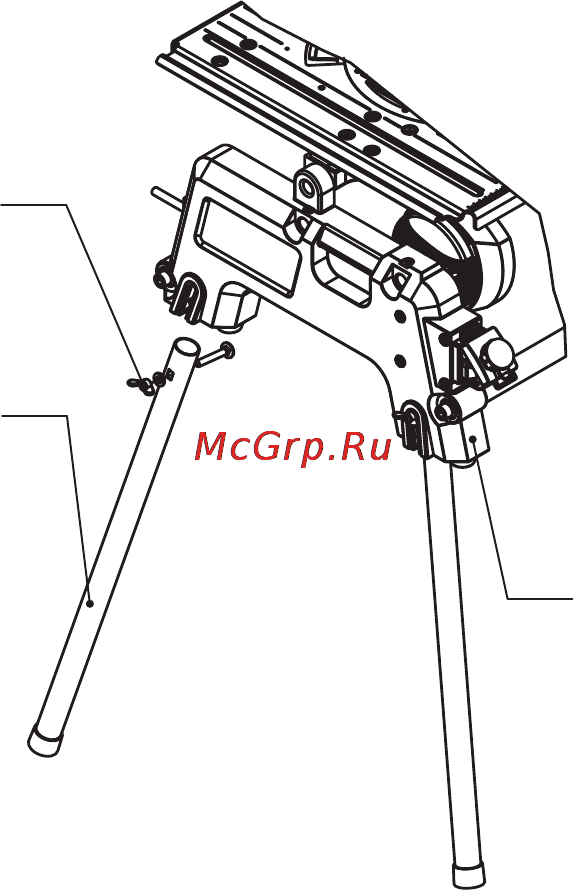

Рис. 4. Установка опор.

20 — стенка левая; 23 — опора;

24 — крепление опор;
