• отклоните механизм регулирования глубины пропила 9 вверх; крепко удерживая

резцовую головку 2, дайте ей под воздействием пружины подняться вверх в

исходное положение.

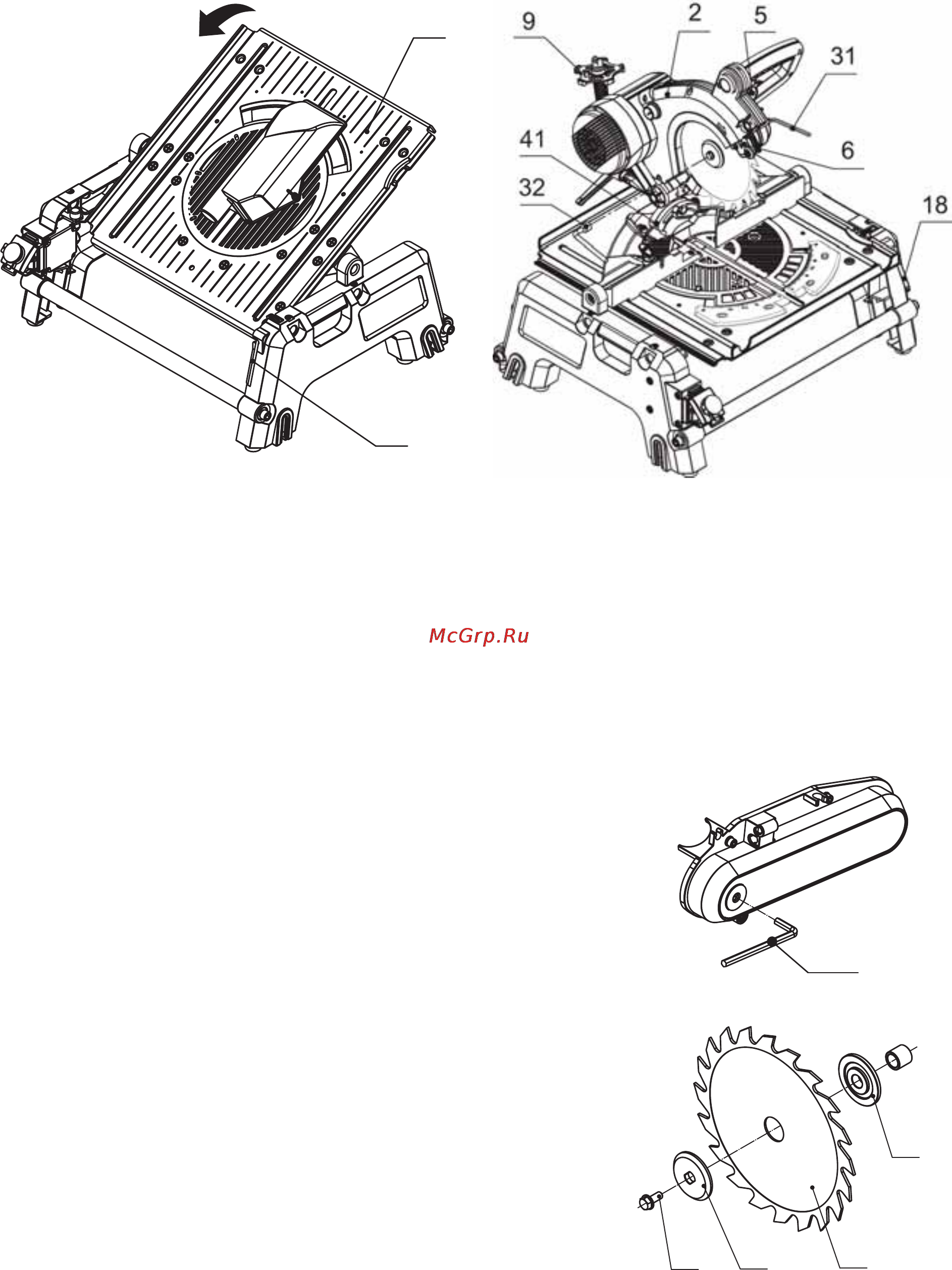

Рис. 5.

17 — стол; 18 — рычаг механизма крепления стола.

Рис. 6.

2 — резцовая головка; 5 — рычаг

6 — подвижный защитный кожух;

9 — механизм регулирования глубины пропила;

18 — рычаг механизма крепления стола;

31— шестигранный ключ; 32— накидной

гаечный ключ; 41 — винт.

ВНИМАНИЕ: зубья нового пильного диска очень острые и могут быть опасны.

Перед заменой пильного диска всегда располагайте пилу в положении торцовочно-

усорезной пилы (рис. 6).

Последовательность действий:

• Установите 6-ти миллиметровый шестигранный

ключ 31 во внутренний шестигранник шпиндельного

вала, просунув его в отверстие на кожухе ремня (рис.

6, 7), а накидной гаечный

ключ 32 на болт крепления

пильного диска.

• Ослабьте болт крепления пильного диска 33 (рис. 8),

поворачивая накидной гаечный ключ 32 в

направлении по часовой стрелке (левая резьба),

удерживая шестигранный ключ 31.

• Снимите болт 33 крепления пильного диска и

наружный фланец 34.

• Нажмите рычаг 5 и направьте резцовую головку 2

немного вниз, чтобы освободить подвижный

защитный кожух 6.

• Поверните подвижный защитный кожух 6 в направ-

лении вверх до упора и удерживайте в верхнем

положении.

3433

Рис. 7. Снятие кожуха ремня

Рис. 8. Крепление пильного

диска.
