• Убедитесь, что на внутреннем фланце 35 и на обеих сторонах пильного диска

отсутствуют загрязнения и пыль.

• Расположите пильный диск на выступе внутреннего фланца 35, убедившись, что

острия зубьев направлены вниз.

• Убедитесь, что оба поводковых выступа наружного фланца, вошли в контакт с

плоскими вырезами шпиндельного вала.

• Завинтите с усилием болт 33 крепления пильного диска.

• Проверните пильный диск рукой, проверив его на легкость вращения.

• Установите резцовую головку 2 в исходное (верхнее) положение, при этом

подвижный защитный кожух 6 должен закрыть пильный диск.

6.3 УСТАНОВКА ПИЛЫ

Подготовьте ровную устойчивую горизонтальную

поверхность, свободную от посторонних предметов.

Проверьте целостность корпусных деталей, надежность

крепления отдельных деталей, затяжку всех болтов,

винтов, гаек, их стопорение, отсутствие повреждений

питающего шнура и штепсельной вилки, наличие

защитных ограждений.

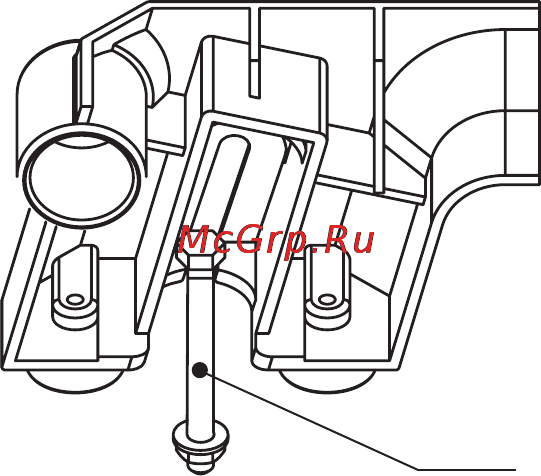

Пилу в торцовочно-усорезном режиме можно устано-

вить на верстак, и закрепить с помощью винтов, шайб и

гаек 36, входящих в комплект поставки изделия,

используя отверстия в стенках 20, 21 (рис. 2, 9).

6.4 ПРОВЕРКА И РЕГУЛИРОВКА ПИЛЫ

Перед началом работы нужно произвести проверку и регулировку новой пилы.

Необходимо проверить и отрегулировать:

• вертикальный угол между пильным диском и основанием;

• угол наклона 45°;

• угол между пильным диском и направляющим упором.

6.4.1 Проверка и регулировка вертикального угла между пильным диском

и основанием

Проверка производится следующим образом:

• убедитесь, что резцовая головка 2 находится в крайнем правом положении, а

зажимная рукоятка 37 фиксатора наклона резцовой головки 10 крепко затянута;

• расфиксируйте подвижный защитный кожух 6 и поверните в направлении вверх

до упора и удерживайте его в верхнем положении;

• прижмите угольник 38 к основанию 13 и к пильному диску 7, угол должен быть

90°, риска указателя 39 должна совпадать с 0° на шкале наклона 11 резцовой

головки (рис. 10).

Если угол не соответствует, поверните винт 40 в необходимую сторону.

Если 0° на шкале не совпадает с риской указателя, её необходимо переместить до

совпадения.

Рис. 9.
