6.4.2 Проверка и регулирование угла наклона 45°

Проверка производится следующим образом:

• Ослабьте зажимную рукоятку 37 и поверните резцовую головку 2 в крайнее левое

положение. Затяните зажимную рукоятку 37.

• Риска указателя 39 должна совпадать с отметкой 45° на шкале наклона резцовой

головки 11.

Если угол не соответствует, поверните винт 41 (рис. 11) в необходимую сторону.

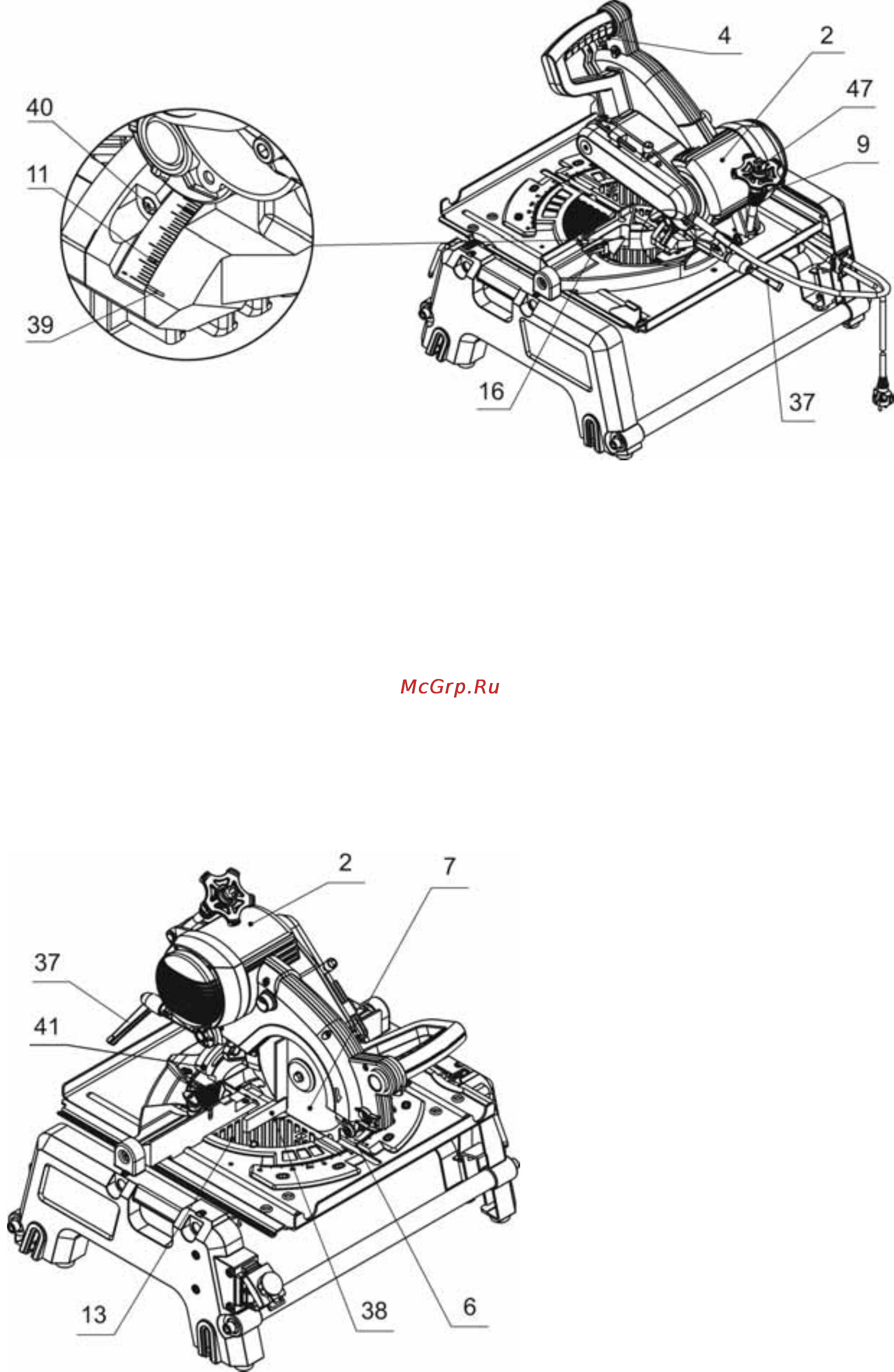

Рис. 10.

2 — резцовая головка; 4 — выключатель; 9 — механизм регулирования глубины пропила; 11 — шкала

наклона резцовой головки; 16 — зажим, фиксирующий угол скоса

; 37 — зажимная рукоятка;

39 — риска; 40 — винт; 47 — скоба.

Рис. 11.

2 — резцовая головка; 6 — подвижный

защитный кожух; 7 — пильный диск;

13 — основание; 37 — зажимная

рукоятка; 38 — угольник; 41 — винт.
