Мастер-Универсал ПК2000 [16/26] Порядок работы

Для пуска необходимо:

• подключить пилу к электросети штепсель-

ной вилкой;

• расфиксировать и открыть крышку

выключателя;

• «включить» — нажать зелёную кнопку А;

• «отключить» пилу, нажав на красную

кнопку В, или закрыть крышку выклю-

чателя.

Выключатель 1 имеет функции нулевого

напряжения, т.е. после прекращения подачи

электропитания непреднамеренное включение

пилы невозможно.

ВНИМАНИЕ: по окончанию работы и во время перерывов в работе, крышка

выключателя должна быть закрыта.

Пуск пилы в режиме торцовочно-усорезной пилы осуществляется при помощи

выключателя 4, находящегося в рукоятке резцовой головки 2 (рис. 1).

Чтобы включить пилу необходимо, удерживая нажатым рычаг 5, нажать курок

пускового выключателя 4.

Чтобы выключить пилу нужно отпустить курок пускового выключателя.

7. ПОРЯДОК РАБОТЫ

7.1 ПИЛЕНИЕ В РЕЖИМЕ ТОРЦОВОЧНО-УСОРЕЗНОЙ ПИЛЫ

7.1.1 Установка кожуха нижнего

Кожух нижний 25 (входит в комплект

поставки) устанавливается на верхней стороне

стола стационарной дисковой пилы.

• Вдвиньте два левых выступа кожуха

нижнего 25 (рис. 15) в соответствующие

отверстия А, расположенные на основа-

нии 13 с левой стороны от прорези для

пильного диска.

• Расположите кожух нижний 25 горизон-

тально и закрепите винтом 44, шайбой 45

и гайкой 46 (входят в комплект

поставки).

• Для снятия кожуха нижнего произведите

указанные выше действия в обратном

порядке.

ПОМНИТЕ: работать без защитного кожуха нижнего опасно.

7.1.2 Установка механизма регулирования глубины пропила в режиме

торцовочно-усорезной пилы

В режиме торцовочно-усорезной пилы, механизм регулирования глубины пропила 9

необходимо поднять вверх, как показано на рис. 16.

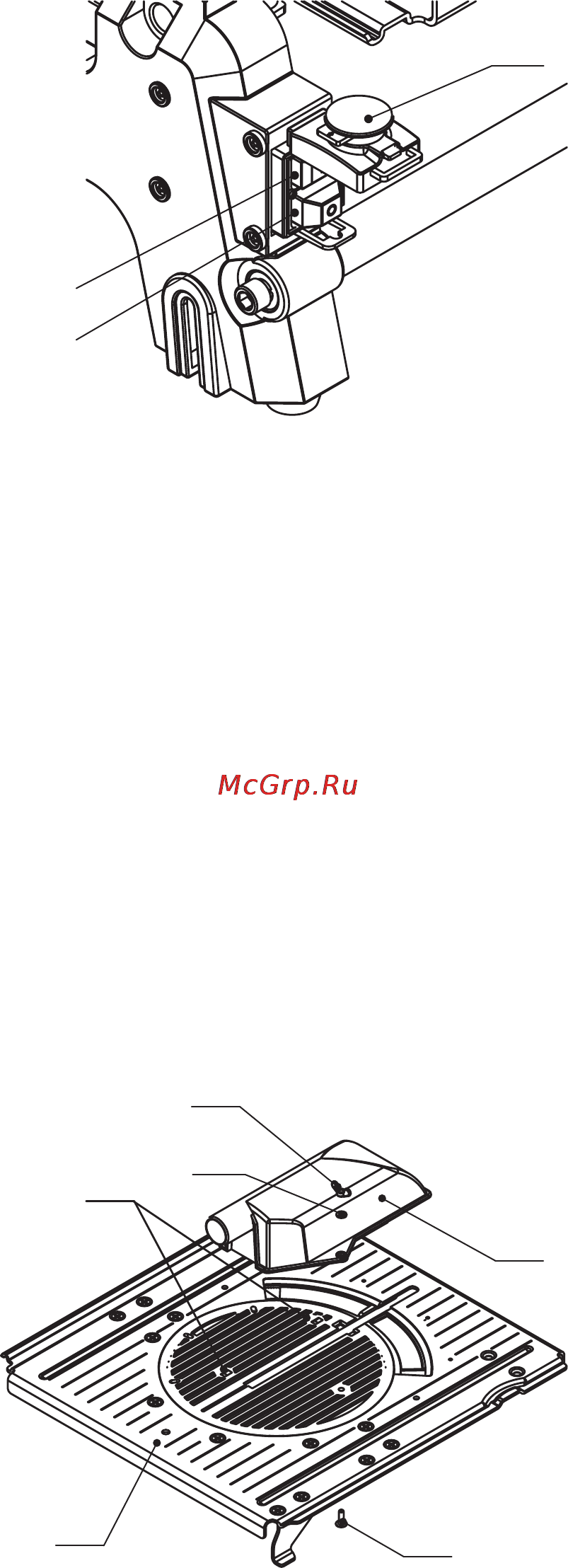

Рис. 14.

Рис. 15.
