Механизм регулирования глубины пропила 9 не должен препятствовать резцовой

головке 2 устанавливаться в исходное верхнее положение.

ВНИМАНИЕ: неправильное использование ограничителя глубины пропила может

привести к повреждению электропилы.

В исходном верхнем положении резцовая головка 2 автоматически фиксируется.

Нажатием на рычаг 5 (рис. 2), фиксирующий резцовую головку в верхнем положении,

резцовая головка 2 освобождается и имеет возможность перемещаться.

При перемещении резцовой головки 2 на заготовку подвижный защитный кожух 6

автоматически открывается, при перемещении обратно, в верхнее исходное положение,

автоматически закрывается.

942

ВНИМАНИЕ: ни в коем случае не пытайтесь фиксировать подвижный защитный

кожух 6 по окончании пиления, дайте ему возможность вернуться в исходное

положение.

7.1.3 Поперечное вертикальное пиление под прямым углом

• Установите основание 13 в позицию 0° по шкале скоса 14 и убедитесь, что

фиксатор угла скоса 15 задействован (рис. 12, 13).

• Прижмите обрабатываемую заготовку к направляющему упору 12. Возьмитесь за

рукоятку 3 резцовой головки 2, нажмите до упора на рычаг 5 фиксирующий

резцовую головку в верхнем положении, и одновременно нажмите на курок

выключателя 4 (рис. 10).

• Пила включена. Пильный диск 7 вращается.

• Подведите резцовую головку 2 к обрабатываемой заготовке и выполните пропил.

• Ни в коем случае не прилагайте чрезмерных усилий к пильному диску. Не

форсируйте технологический процесс.

• По окончании пиления поднимите резцовую 2 головку в исходное положение,

отпустите курок выключателя 4 и рычаг 5.

ВНИМАНИЕ: не отпускайте бесконтрольно резцовую головку, это может привести к

её повреждению.

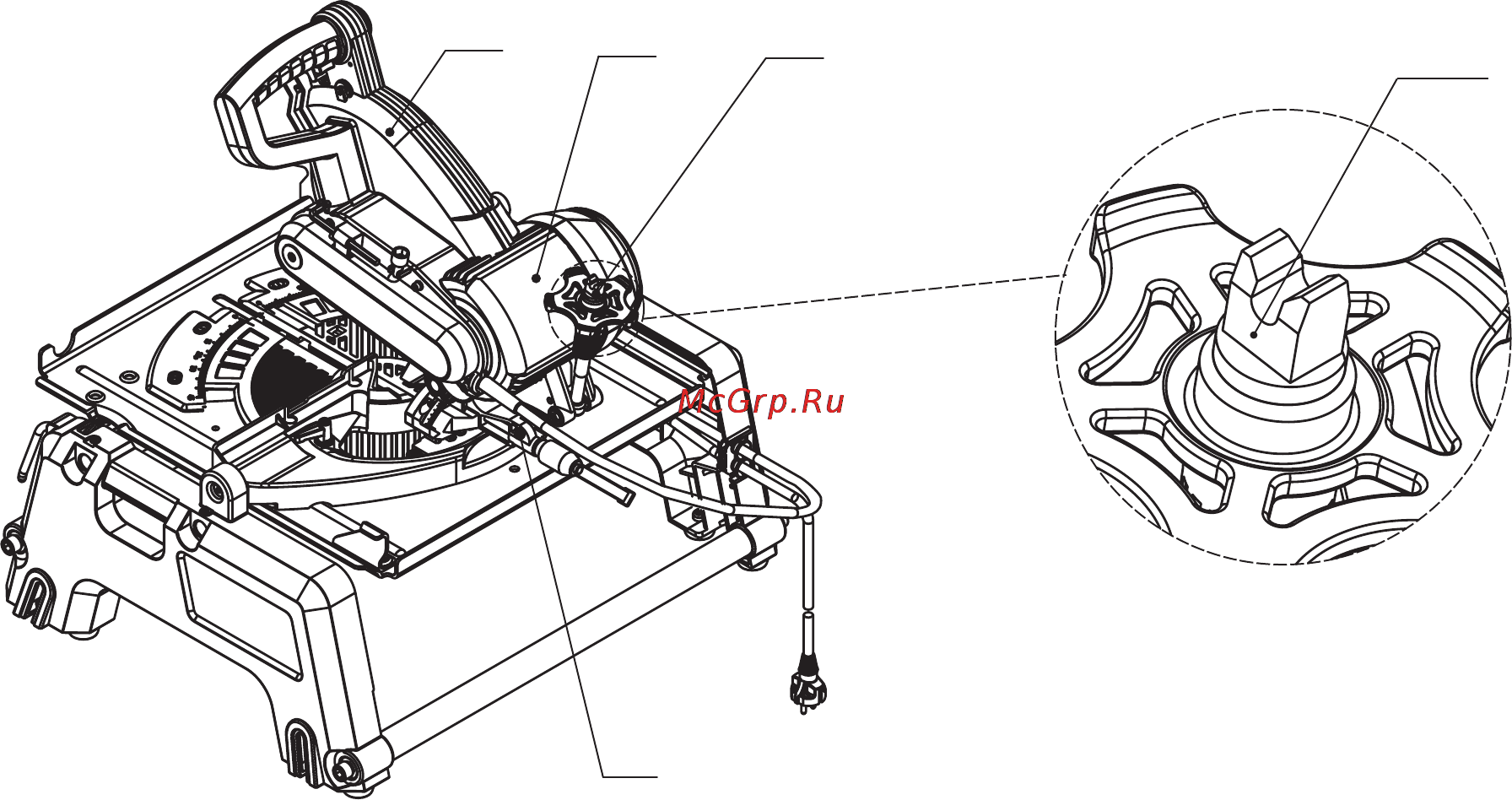

Рис. 16.

2 – резцовая головка; 4 – выключатель

(режим торцовочно-усорезной пилы);

9 – механизм регулирования глубины

пропила; 47 – скоба; 48 – упор.
