7.1.4 Пиление со скосом

• Освободите (поднимите) фиксатор угла скоса 15 (рис. 12) и зажим 16 (рис. 10).

• Установите необходимый угол скоса.

• Зафиксируйте положение угла скоса зажимом 16. Помните, что фиксатор угла

скоса 15 работает в положении 0° и 45°.

• Далее действуйте как при поперечном пилении.

7.1.5 Пиление с наклоном

• Ослабьте зажимную рукоятку 37 фиксатора наклона резцовой головки 2 (рис. 10).

• Поверните резцовую головку 2 на необходимый угол по шкале наклона 11.

• Крепко затяните зажимную рукоятку 37 фиксатора наклона.

• Далее действуйте как при поперечном пилении.

7.1.6 Комбинированное пиление

Комбинированное пиление — это одновременное пиление со скосом и наклоном.

• Установите сначала угол наклона.

• Установите угол скоса.

• Далее действуйте как при поперечном пилении.

7.2 ПИЛЕНИЕ В РЕЖИМЕ СТАЦИОНАРНОЙ ДИСКОВОЙ ПИЛЫ

7.2.1 Сборка машины для режима стационарной дисковой пилы

Для перехода из режима торцовочно-усорезной пилы в режим стационарной дисковой

пилы необходимо:

• Установить резцовую головку 2 без наклона в позицию вертикального пиления

под прямым углом.

• Установить угол скоса 0°.

• Установить максимальную глубину пиления в режиме стационарной дисковой

пилы. Для этого нужно направить резцовую головку 2 вниз, и задействовать

механизм регулирования глубины пропила 9, введя U-образную скобу 47 (рис. 16)

в зацепление с упором 48 (рис. 18).

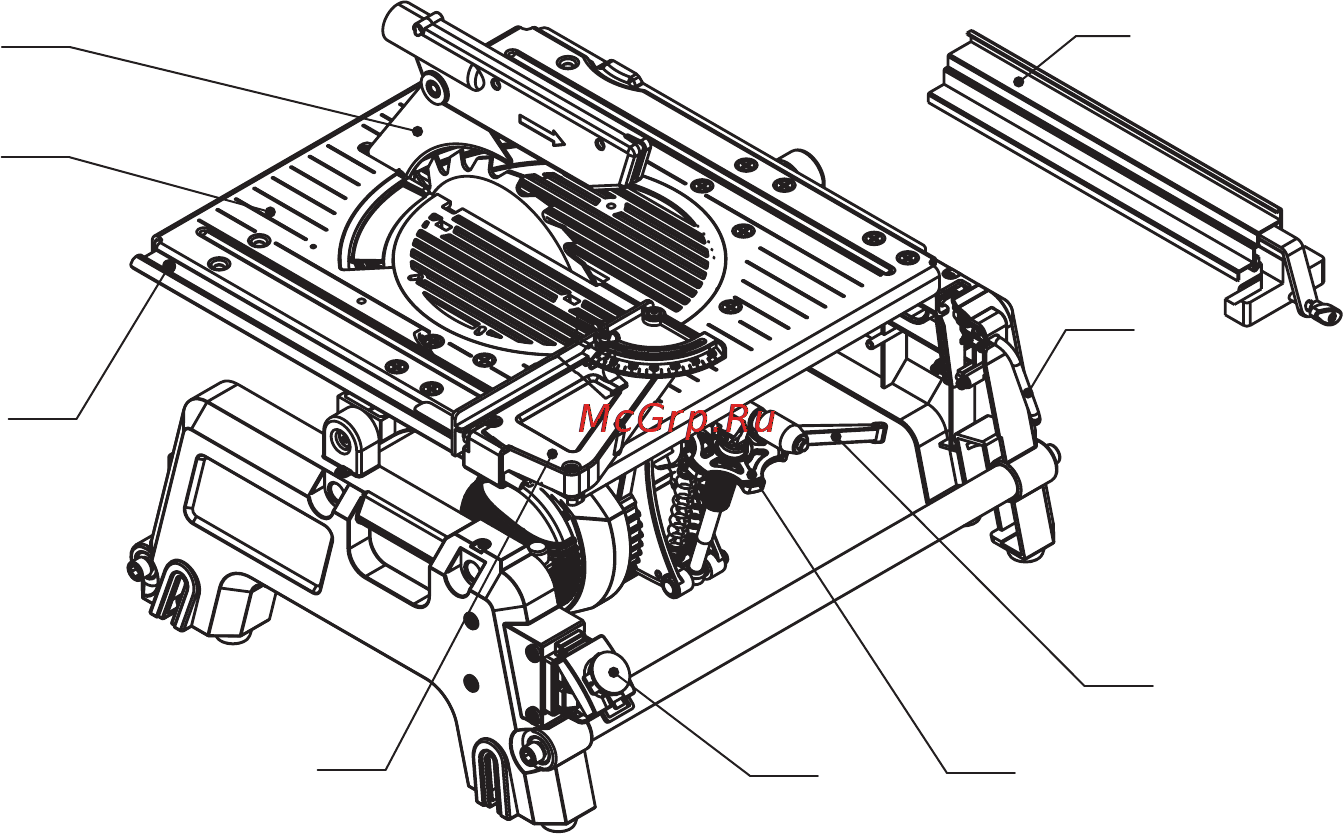

Рис. 17.

1 — выключатель; 17 — стол;

18 — рычаг механизма крепления

стола; 26 — расклинивающий

нож с ограждением пильного

диска; 28 — приспособление для

поперечной распиловки под углом;

37 — рукоятка; 49 — маховик;

В — паз, 56 — параллельная

направляющая.
