5 мм

max

• Вращением маховика 49 установить максимальную глубину пиления в режиме

стационарной дисковой пилы.

• Перевернуть стол 17. Придерживая одной рукой стол, сдвиньте рычаг 18

механизма крепления стола влево, поднимите передний край стола 17 и

переверните его на 180°. Надежно зафиксируйте стол 17 в позиции для режима

стационарной дисковой пилы, используя рычаг 18 механизма крепления стола.

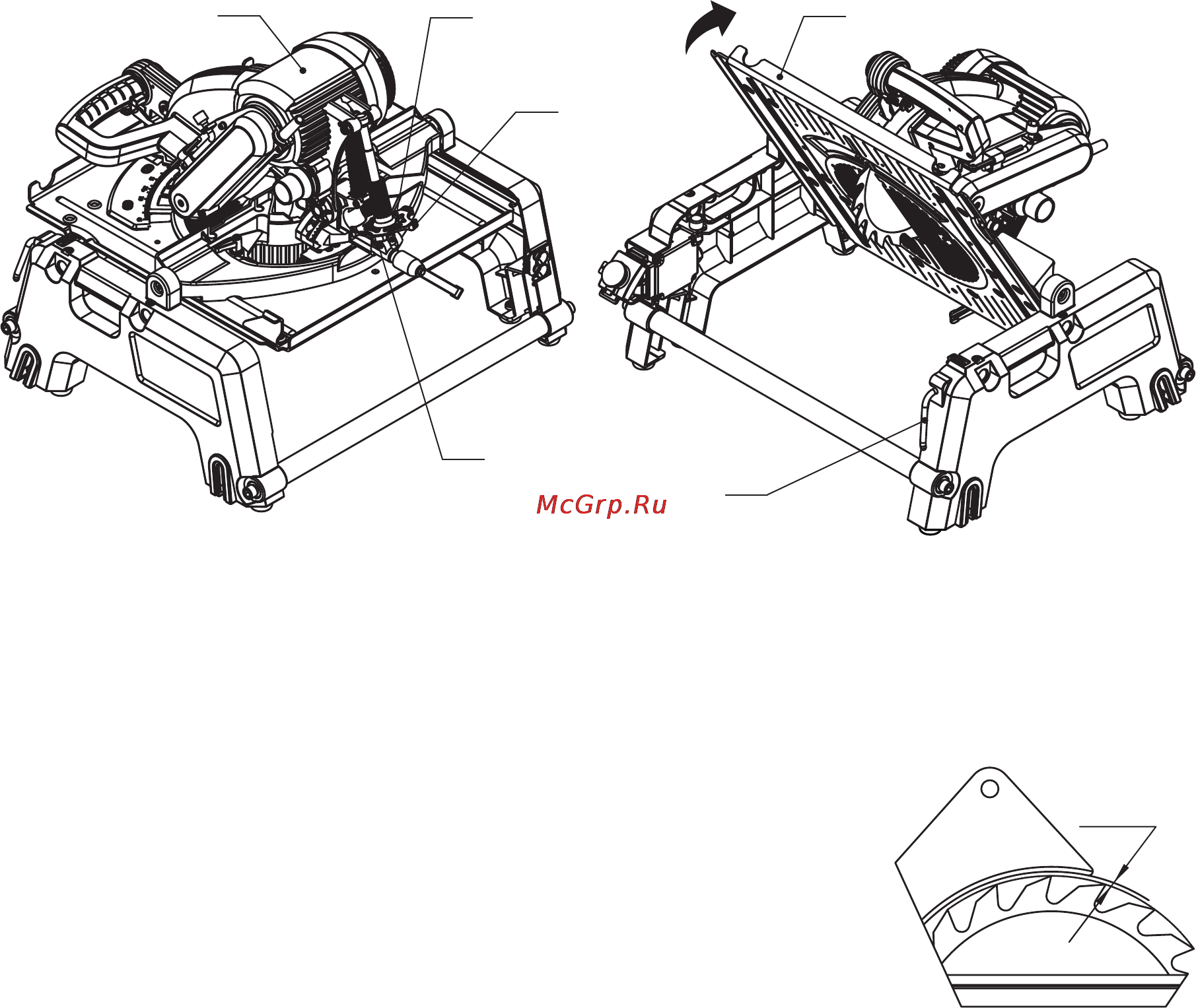

Рис. 18.

2 — резцовая головка; 47 — скоба; 48 — упор;

49 —маховик.

Рис. 19.

17 — стол; 18 — рычаг механизма крепления

стола.

• Установите расклинивающий нож с ограждением 26 (входят в комплект

поставки) (рис. 17). Вдвиньте конец с прорезью расклинивающего ножа в паз для

пильного диска в столе 17 и продвиньте его в прорезь

рамы резцовой головки 2 под головку винта 8 (рис. 2).

Выставьте зазор между пильным диском и раскли-

нивающим ножом, как показано на рис. 20.

• Заверните винт 8. Убедитесь, что расклинивающий нож

с ограждением закреплены правильно и надежно.

7.2.2 Продольное пиление

• Вращая маховик 49 механизма регулирования глубины пропила 9, установите

необходимую глубину пиления (рис. 17, 18). При правильной установке, острия

3-х верхних зубьев пильного диска должны выступать наружу из верхней

стороны обрабатываемой заготовки.

• Включите пилу (п. 6.5).

• Медленно направьте обрабатываемую древесину под ограждение, при этом

крепко ее удерживая. Зубья должны резать главной режущей кромкой, поэтому

не вдавливайте обрабатываемую заготовку в пильный диск. Частота вращения

пильного диска должна оставаться постоянной. В конце пропила всегда

используйте толкатель 27. Толкатель входит в комплект поставки.

• По окончании пиления выключите пилу (п. 6.5).

Рис. 20.
