6.4.3 Проверка и регулирование угла между пильным диском

и направляющим упором

Проверка производится следующим образом:

• Установите резцовую головку 2 вертикально.

• Прижмите угольник 38 к направляющему упору 12 и к пильному диску 7

(рис.12). Угол должен составить 90°.

• Если потребуется регулирование, то отверните винт 42 и поворачивайте

фиксатор угла скоса с эксцентриковой втулкой 15 до момента, когда плоскость

пильного диска будет находиться вровень с угольником.

• Крепко затяните винт 42.

• Убедитесь, что указатели C на основании 13 совпадают с 0° на обеих шкалах

скоса 14 (рис.13).

• Если потребуется регулирование, ослабьте винты 43, и установите шкалы скоса в

правильное положение. Фиксированное положение 45° также должно

соответствовать правильному углу.

6.5 ПУСК ПИЛЫ

Пуск пилы осуществляется после подготовки и настройки её на выполнение нужных

режимов работы, предварительно убедившись в наличии необходимых защитных

ограждений, надежности крепления деталей, исправности электрических шнуров.

Кроме того, необходимо проверить исправность цепи заземления (между источником

питания и заземляющим контактом штепсельной вилки, подключаемой в сеть).

Пила оснащена двумя

независимыми системами включения, обеспечивающими

включение и выключение пилы в каждом режиме работы.

Пуск пилы в режиме стационарной дисковой пилы осуществляется с помощью

выключателя 1 (рис. 14).

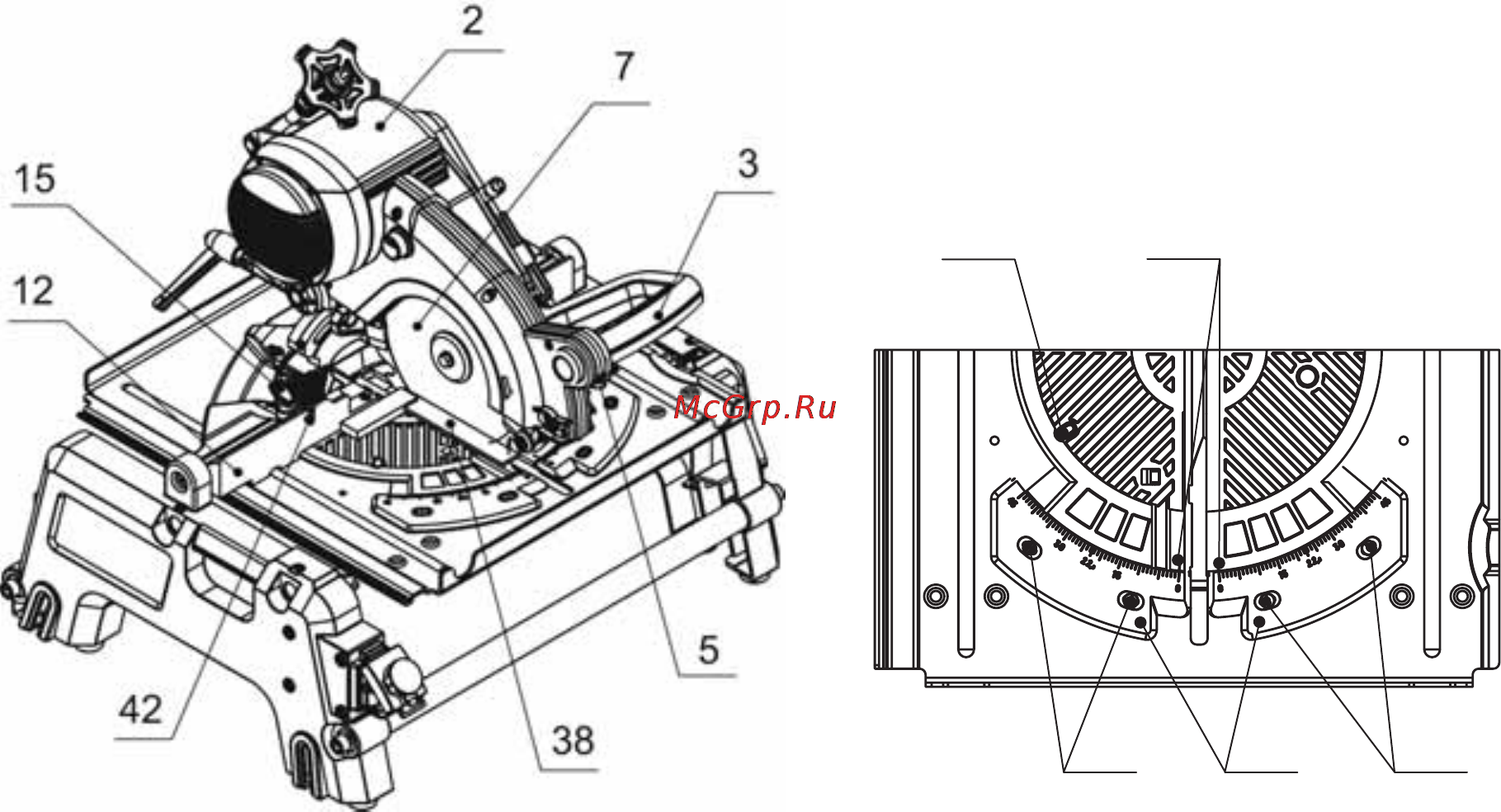

Рис. 12.

2 — резцовая головка; 3 — рукоятка; 5 — рычаг;

7 — пильный диск; 12 — направляющий упор;

15 — фиксатор с эксцентриковой втулкой;

38 — угольник; 42 — винт.

Рис. 13.

13 — основание; 14 — шкала скоса;

43 — винт; С — указатель.
