72
C:\SONY_Mow\VPL-AW15_HCP_IM\Russian_Ver\08OTH_RUS.fm
VPL-AW15 & VPL-AW10
2-655-463-RU (1)

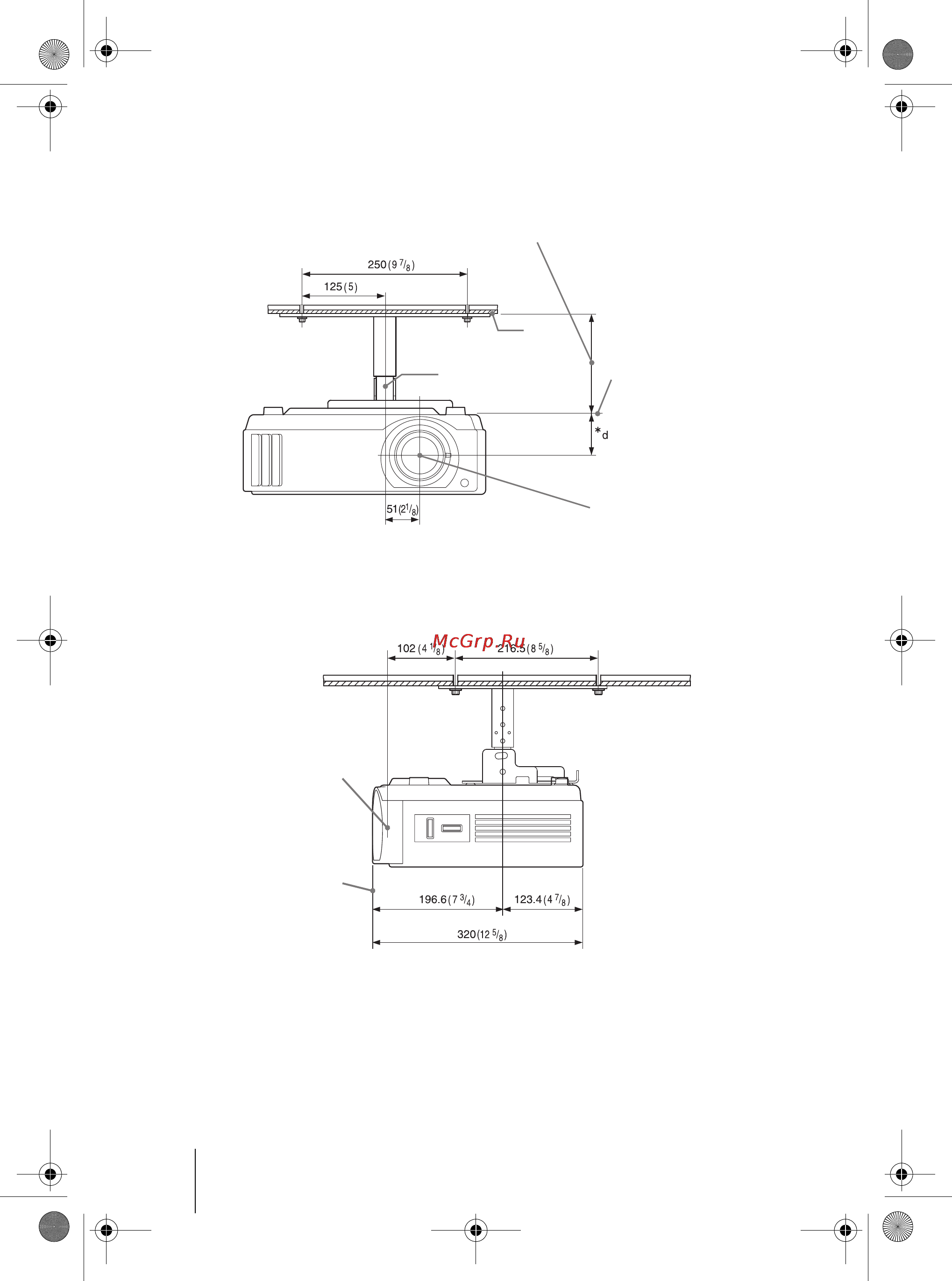

Вид спереди
*d
63.5 (2
1
/
2
) (для модели VPL-AW15)
68 (2
3
/
4
) (для модели VPL-AW10)
Вид сбоку
потолок
Нижняя
поверхность
кронштейна
Центр держателя
Центр объектива
Расстояние между потолком и поверхностью кронштейна
Использование регулировочной трубки (b): 150/175/200 мм (6 / 7 / 7
7
/
8
дюймов)
Использование регулировочной трубки (c): 250/275/300 мм (9
7
/
8
/ 10
7
/
8
/ 11
7
/
8
дюймов)
Центр объектива
Передняя панель
корпуса
(только для VPL%AW15)
08OTH_RUS.fm Page 72 Tuesday, June 5, 2007 10:43 AM
