C:\SONY_Mow\VPL-AW15_HCP_IM\Russian_Ver\04GET_RUS.fm
9
Расположение органов управления
VPL-AW15 & VPL-AW10
2-655-463-RU (1)

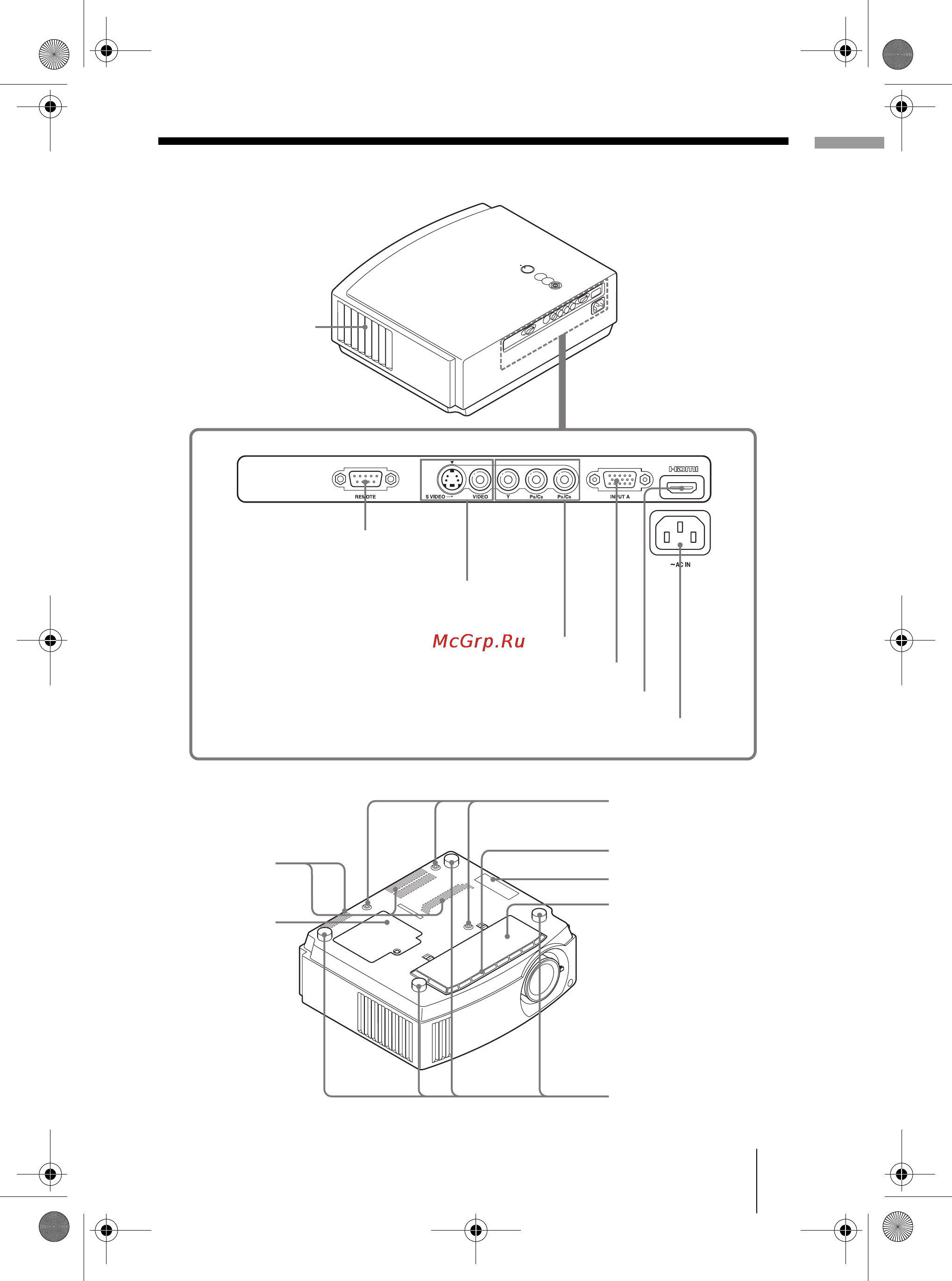

Задняя/нижняя панель
Регуляторы наклона
(1 стр. 24)
Вентиляционные
отверстия (выпускные)
(1 стр. 13)
Крышка
лампы
(1 стр. 56)
Разъем
REMOTE.
Подключение к компьютеру и т.д.
для дистанционного управления
Вход
S VIDEO INPUT
(mini DIN 4+штырьковый)/
видео вход (тип phono)
(1 стр. 19)
Y/PB/CB/PR/CR (тип phono) (1 стр. 17)
Вход INPUT A (1 стр. 20)
Разъем HDMI
(1 стр. 18)
Разъем шнура питания
- AC IN
Крышка воздушного
фильтра
(1 стр. 57)
Вентиляционные отвер+
стия (впускные)
(1 стр. 13)
Отверстие для крепления подвески проектора
(1 стр. 66)
Номер модели
В
ентиляционные
отверстия
(впускные)
(1 стр. 13)
04GET_RUS.fm Page 9 Tuesday, June 5, 2007 10:36 AM
