Подключите камеры к BNC-входам регистратора.

Внимание: Перед подключением DCCS камер убедитесь, что Ваш DVR поддерживает функцию

DCCS, видеокамера подключена к 1-му каналу регистратора и расстояние от камеры до DVR не

превышает 200 метров в случае использования кабеля 3C2V. Более подробно см. п. 2.8.

Подключение аудио:

Соедините аудиовыходы камер с аудиовходами регистратора.

Подключение камеры к сети:

Подключите камеру к электрической сети, соблюдая полярность включения и требования к

источнику питания.

2.2.2. Подключение PTZ камер

В качестве примера рассматривается подключение PTZ камеры AVTech.

Внимание: Подключение линии RS485 не требуется, если DVR и PTZ камера AVTech

одновременно поддерживают DCCS функцию и PTZ камера подключена к 1-ому каналу. При этом

Вы можете прямо перейти к Шагу №5 для подключения камеры.

Подробности подключения и назначение PIN контактов разъёма подключения приведены в

Приложении 2. Подробности подключения камеры приведены в ее инструкции по эксплуатации.

Шаг 1. Возьмите RJ11 кабель необходимой длины.

Внимание: Различные RJ11 кабели могут иметь различную распайку. Если камера не управляется

после подключения, проверьте распайку RJ11 кабеля.

Шаг 2. Снимите изоляцию с проводов RS485-A и RS485-B на длину около 10мм.

Шаг 3. Подсоедините провод RS485-A линии управления PTZ к проводу RS485-A кабеля RJ11.

Соедините провод RS485-В линии управления PTZ с проводом RS485-B кабеля RJ11. Подключите

линию RS485 к задней панели устройства при помощи кабеля RJ11.

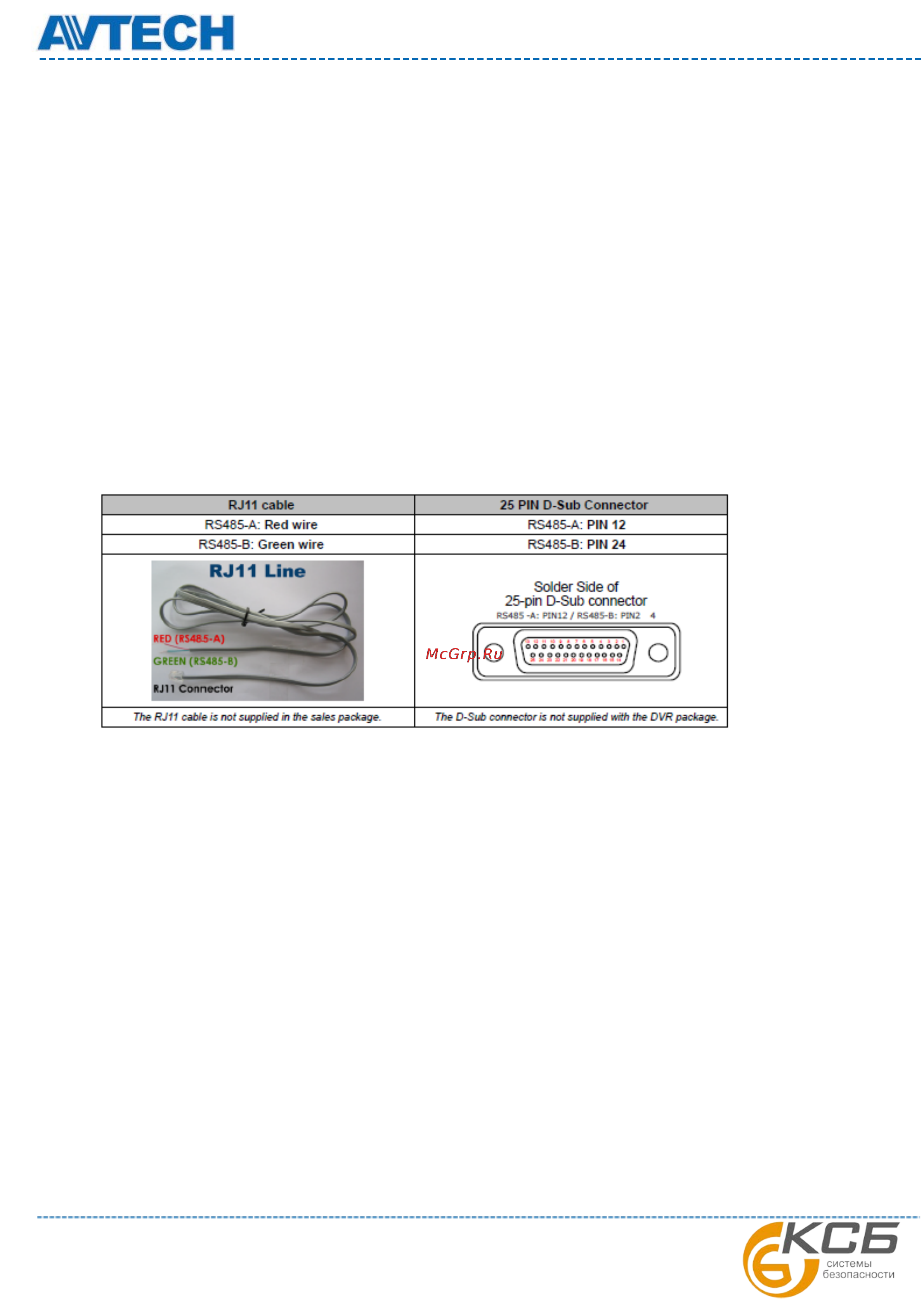

Соединение линии RS485 и провода RJ11

Шаг 4. Подключение проводов управления RS485 к разъему D-Sub на задней панели устройства.

Припаяйте красный провод RS485-A RJ11 к соответствующему контакту разъема D-Sub. Припаяйте

зеленый провод RS485-B RJ11 к соответствующему контакту D-Sub. Информация о назначении PIN

контактов порта I/O приведена в Приложении 5 данной Инструкции. Используйте изоляционную

ленту для защиты оголённых соединенных проводов.

Вставьте разъем D-Sub в порт I/O устройства.

Шаг 5. Щелкните правой кнопкой мыши для вывода окна главного меню. Перейдите в пункт

«Расширенные настройки» (ADVANCED CONFIG.) - «Датчики»(DEVICES) для настройки камеры.

а) Выберите устройство «PTZ»

б) Выберите ID (номер), присвоенный камере. Заводская настройка ID 000.

в) Выберите протокол управления «NORMAL»(Стандартный).
