Оборудование для систем видеонаблюдения www.avtech.su
«Комплексные системы безопасности»
Официальный дистрибутор оборудования AVTECH в России
www.avtech.su

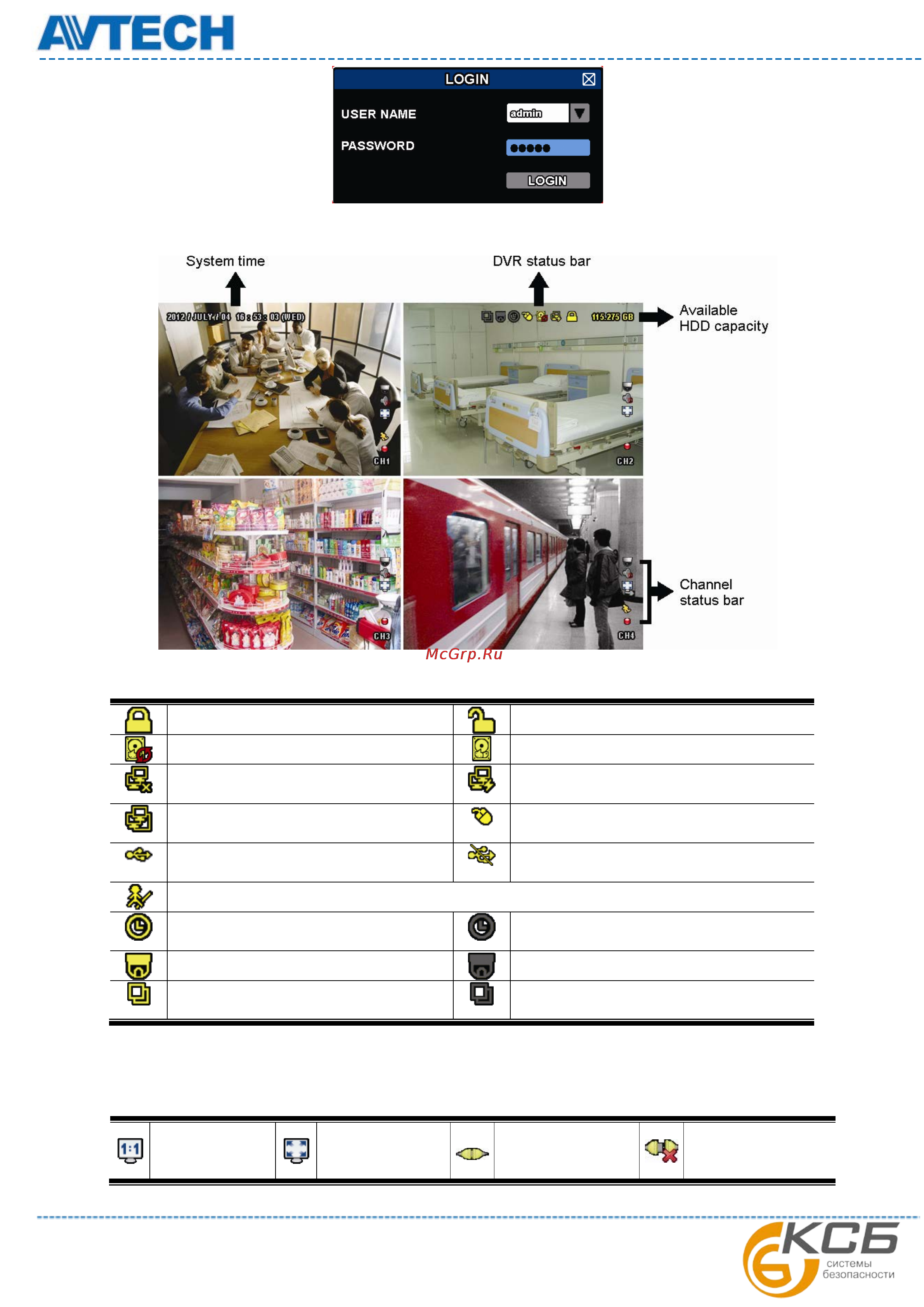

3.2. Страница «живого» видео
3.2.1. Настройки регистратора
Клавиатура заблокирована (Key lock)
Клавиатура разблокирована (Key unlock)
Перезапись включена (Overwrite on)
Перезапись выключена (Overwrite off)
Интернет отключен
(Internet disconnected)
Интернет подключен (Internet connected)
Локальное подключение
(Local connection)
USB мышь подключена
(USB mouse connected)
USB флэш диск / диск подключен
(USB flash drive / device connected)
USB флэш диск не подключен
(No USB device connected)
IVS включен (IVS on)
Запись по таймеру включена
(Timer record on)
Запись по таймеру выключена
(Timer record off)
PTZ режим включен (PTZ mode on)
PTZ режим выключен (PTZ mode off)
Режим последовательного отображения
камер включен (Sequence mode on)
Режим последовательного отображения
камер выключен (Sequence mode off)
3.2.2. Настройки каналов
Внимание: некоторые настройки присутствуют только в определенных моделях.
Исходный размер
(Original size)
По размеру экрана
(Fit to screen)
DCCS подключение
(DCCS connection
OK)
DCCS подключение
отключено (DCCS
connection failed)
