Оборудование для систем видеонаблюдения www.avtech.su
«Комплексные системы безопасности»
Официальный дистрибутор оборудования AVTECH в России
www.avtech.su

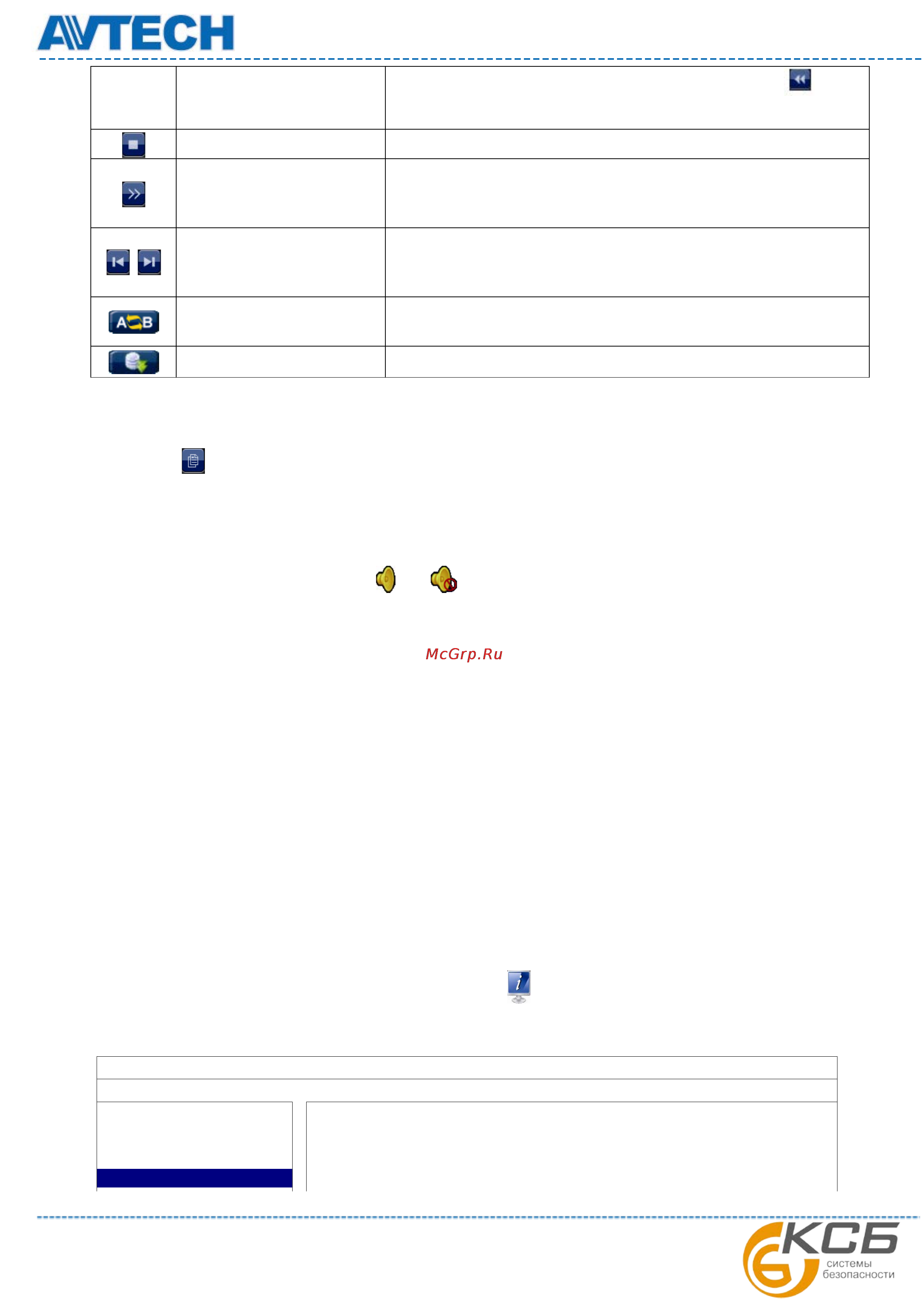

один раз для перемещения на один кадр вперед, или для
перемещения на один кадр назад.
Stop (Стоп)
Нажмите для остановки воспроизведения
Slow playback
(Медленное
воспроизведение)
Нажмите для получения ¼ скорости воспроизведения,
дважды- для 1/8 скорости воспроизведения.
/
Previous / Next Hour
(Переход на предыдущий
/ Последующий час)
Нажмите для перехода к следующему или предыдущему часу
записи, например, с 11:00 к 12:00 или от 14:00 на 15:00 и
воспроизведению первого файла в данном часе записи.
Repeat (Повтор)
Кликните для установки точки A и точки B в видеофрагменте.
Система воспроизведет только выбранный период.
Backup (Копирование)
Кликните для входа в меню копирования.
4.4.2. Поиск по событиям
Кликните для поиска записанных файлов по типу или выберите «ВСЕ» (FULL) для
отображения всех событий. Для быстрого поиска выберите «БЫСТРЫЙ ПОИСК» (QUICK
SEARCH).
4.4.3. Воспроизведение звука
В режиме воспроизведения выберите или в настройках канала для включения или
выключения воспроизведения звука.
Для резервного копирования видео со звуком или воспроизведения видеозаписи со звуком
убедитесь, что камера, поддерживающая запись звука, подключена к соответствующему каналу
видео. Например, звук канала 1 будет записываться с видео канала 1. Для 16-ти канальной модели
аудиовходы 1~4 соответствуют видеовходам 1~4.
4.5. Резервное копирование видео
Функция доступна только для пользователя уровня «АДМИНИСТРАТОР» (SUPERVISOR) .
Подробности см. «4.2 Создание уровней пользователя»
Внимание: Перед использованием USB носителя отформатируйте его на ПК в формате FAT32.
Список совместимых USB носителей приведен в Приложении 6.
Резервное копирование видео может быть выполнено на встроенный DVD (опция), USB носитель
или на ПК через локальную сеть или Интернет.
Внимание: Недопустимо прямое подключение жесткого диска снятого с регистратора к
Вашему ПК В этом случае возможно повреждение данных, находящихся на диске, после чего
становится невозможным воспроизведение записей с диска и на регистраторе.
Для копирования записанных данных, кликните
«СИСТЕМА» (SYSTEM) и выберите
«КОПИРОВАНИЕ ДАННЫХ НА USB» (BACKUP DATA (USB)) или «КОПИРОВАНИЕ ДАННЫХ
НА DVD» (BACKUP DATA (DVD)).
SYSTEM
ACCOUNT
START DATE 2009/NOV/19
TOOLS
START TIME
08:30:21
SYSTEM INFO
END DATE 2009/NOV/19
BACKUP DATA
END TIME
17:59:29
