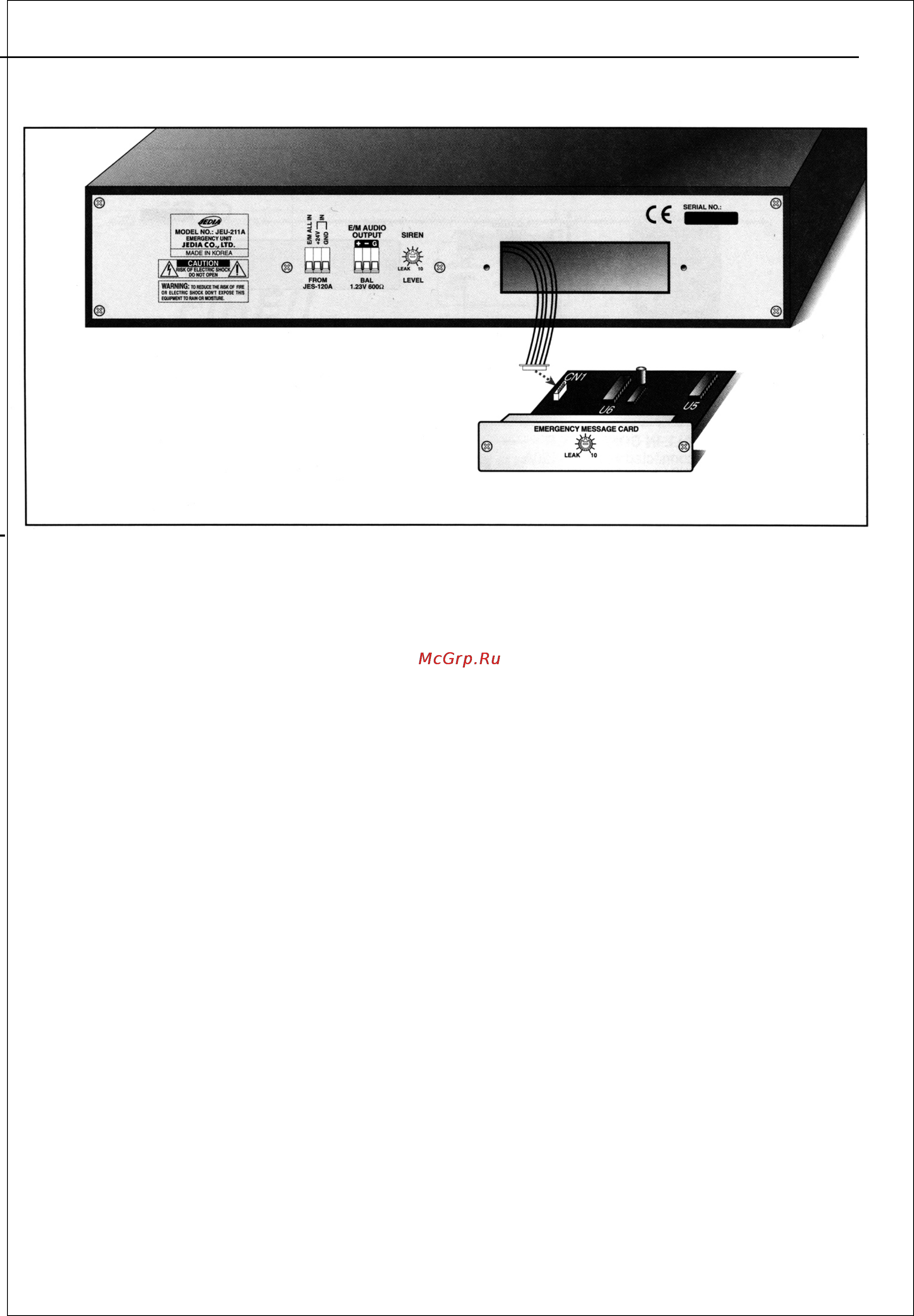

ПОДКЛЮЧЕНИЕ E/M MESSAGE CARD

1. Снимите заглушку с задней панели.

2. Вставьте карту аварийного сообщения с ПЗУ (E/M MESSAGE CARD) № № 1 и 2 в слоты U5 и U6. Если длина

сообщения не превышает 16 секунд, вставьте только чип №1 в слот U5.

3. Вставьте четырехпроводный шлейф в разъем CN1.

4. Закрепите карту аварийного сообщения с ПЗУ (E/M MESSAGE CARD) в отверстии на задней панели.
