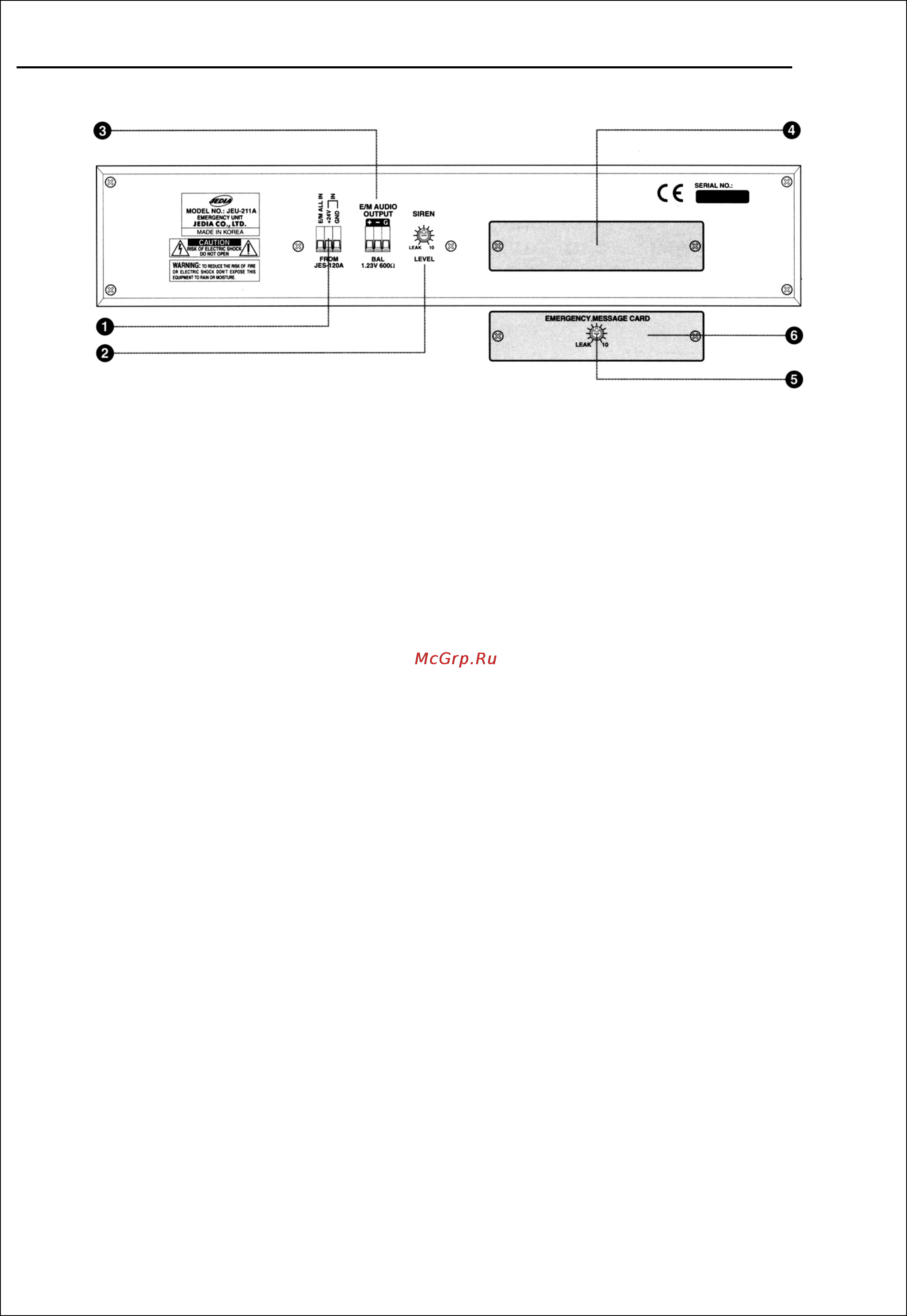

Органы УПРАВЛЕНИЯ НА ЗАДНЕЙ ПАНЕЛИ

1. СОВМЕЩЕННЫЙ КОНТАКТ ПИТАНИЯ И ПРИЕМА СИГНАЛА ТРЕВОГИ

Гнездо предназначено для подключения устройства JES-120A.

Питание ±24 В. Гнездо питания. При подключении соблюдайте полярность.

E/M ALL IN. Предназначено для включения JEU-211A по сигналу с JES-120A. Соедините разъем с соответствующим

разъемом на JES-120A.

2. РЕГУЛЯТОР ГРОМКОСТИ ЗВУКОВОГО СИГНАЛА

Предназначен для установки уровня звукового сигнала.

3. КОНТАКТЫ АУДИО E/M

Разъем выхода сигналов

тревоги, аварийного сообщения.

4. ЗАГЛУШКА

Для установки карты аварийного сообщения, заглушку необходимо удалить.

5. РЕГУЛЯТОР ГРОМКОСТИ АВАРИЙНОГО СООБЩЕНИЯ E/M (ОПЦИЯ)

Предназначен для регулировки громкости сообщения с карты аварийного сообщения.

6. КАРТА АВАРИЙНОГО СООБЩЕНИЯ (ОПЦИЯ)

Предназначена для автоматического речевого оповещения при отсутствии оператора.

Продолжительность сообщения: стандартное 16 секунд, расширенное (дополнительный модуль) до 32 секунд.

Последовательность

действий:

1. Обнаружение возгорания

2. Подача сигнала +5 В на вход E/M.

3. Подача звукового сигнала (около 10 секунд)

4. Передача сообщения с карты аварийного сообщения в непрерывном режиме (сообщение должно быть записано

в чип памяти на карте сообщений).
