DAB FEKAFOS 280 2" 1/2 [14/60] Fekabox 280 l
FRANÇAIS
11

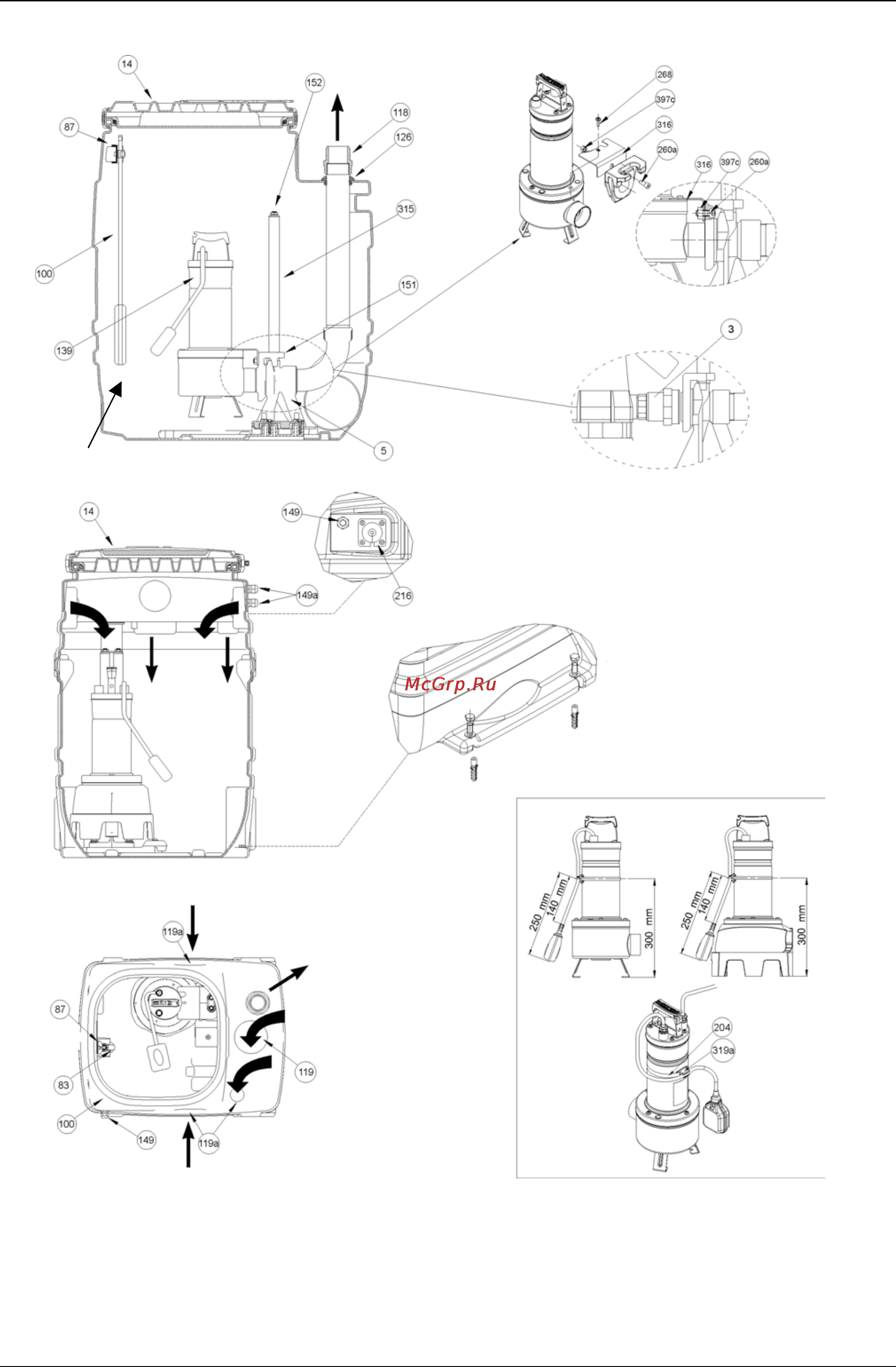

FEKABOX 280 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200
3 - RACCORD 1” ¼ - 2” 216 - SERRE-CÂBLE SPÉCIAL
5 - PIED 119a - COUDE 45° DN 50 (entrée – aération) 248b - VIS COUVERCLE
14 - COUVERCLE 126 - GARNITURE 260a - VIS TCEI M10X25 UNI 5931
139 - POMPE 268 - VIS BRIDE POMPE 83 - FLOTTEUR D’ALLARME
(fournie seulement sur demande) 149 - SERRE-CÂBLE PG 11 315 - TUYAUX DE GUIDAGE
87 - ATTACHE POUR CÂBLE 149a - SERRE-CÂBLE M20 316 - PATTE ANTIROTATION
100 - CUVE 151 - COULISSE 319a - COLLIER
118 - MANCHON 63X2” 152 - PATTE DE FIXATION 397c - ÉCROU M10
119 - RACCORD DN 110 (entrée) 204 - COLLIER SERRE-CÂBLE
FOURNIE SEULEMENT SUR DEMANDE
FEKA VS - VX
FEKA 600
Fig.C
FEKA VS - VX
FIXER LE RÉSERVOIR AU SOL
AVANT L’UTILISATION
