DAB FEKAFOS 280 2" 1/2 [38/60] Fekabox 280 l
NEDERLANDS
35

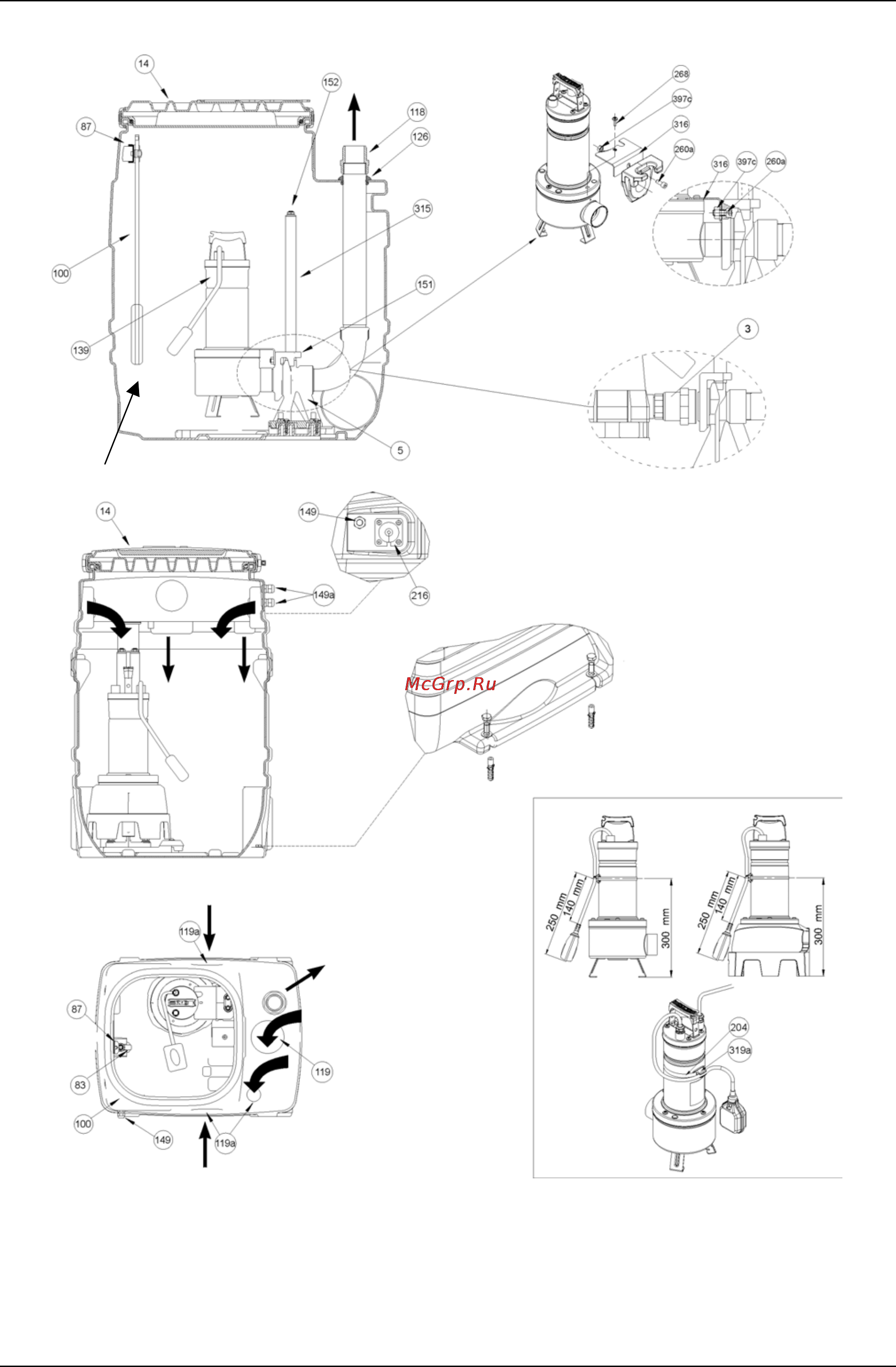

FEKABOX 280 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200
3 - VERBINDINGSSTUK 1” ¼ - 2” 119a - ELLEBOOGSTUK 45° DN 50 (inlaat-ventilatie) 248b - SCHROEVEN DEKSEL
5 - VOET 126 - AFDICHTINGSRING 260a - SCHROEF TCEI M10X25 UNI 5931
14 - DEKSEL 139 - POMP 268 - SCHROEF FLENS POMP
149 - KABELWARTEL PG 11 315 - GELEIDEBUIZEN 83 - ALARMVLOTTER
(alleen op verzoek geleverd) 149a – KABELWARTEL M20 316 - ANTIROTATIE-BEUGEL
87 - KABELKLEM 151 - SLEDE
100 - BAK 152 - BEVESTIGINGSBEUGEL 319a - STRIP
118 - MOF 63X2” 204 - STRIP KABELKLEM 397c - MOER M10
119 - VERBINDINGSSTUK DN 110 (inlaat) 216 - SPECIALE KABELWARTEL
ALLEEN OP VERZOEK GELEVERD
FEKA VS - VX
FEKA 600
Fig.C
FEKA VS - VX
ZET DE TANK VOOR HET GEBRUIK
AAN DE GROND VAST
