![DAB FEKAFOS 280 2" 1/2 [46/60] Fekabox 280 l](/img/pdf.png)
DAB FEKAFOS 280 2" 1/2 [46/60] Fekabox 280 l
ESPAÑOL
43

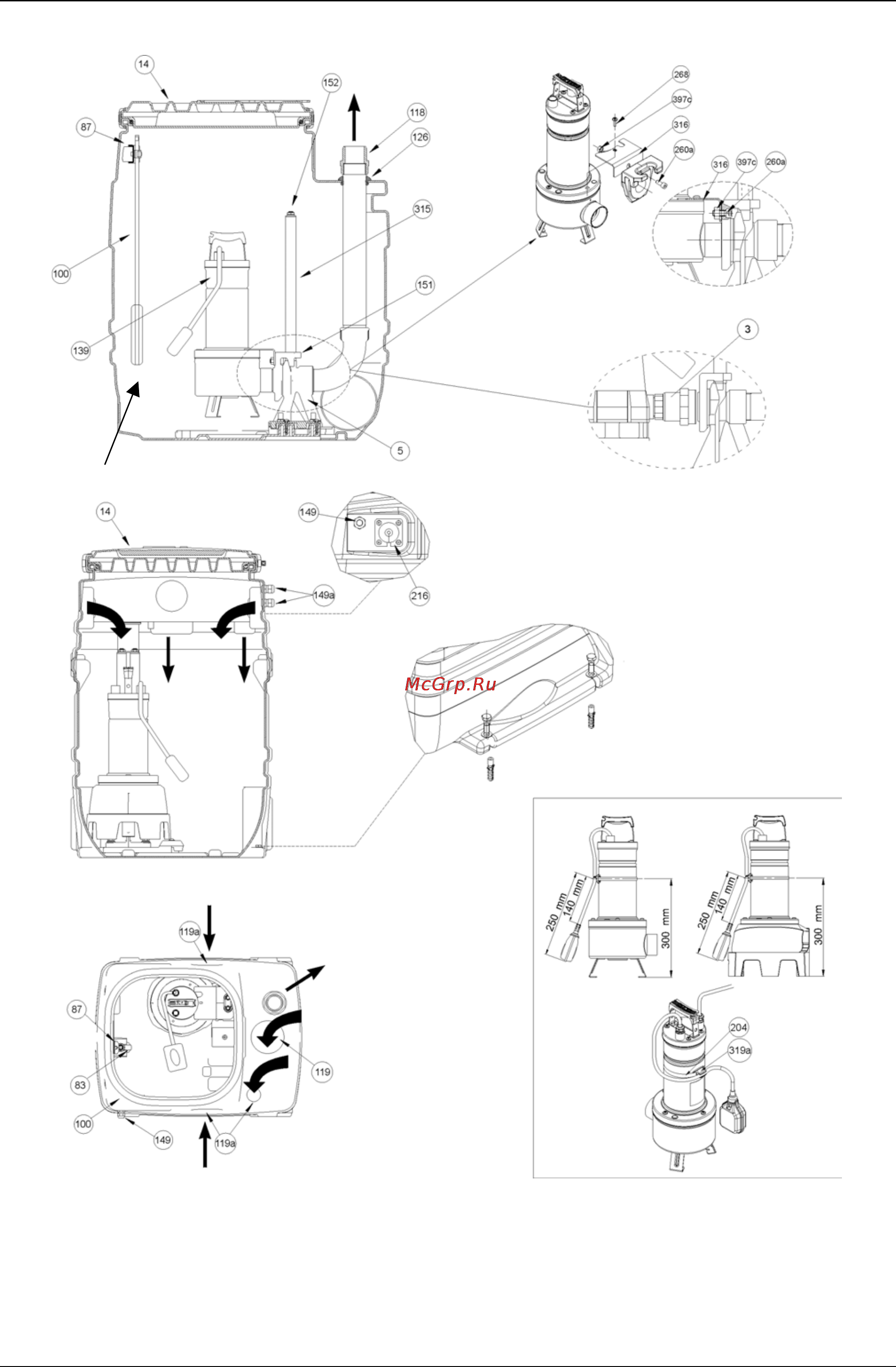

FEKABOX 280 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200
3 - RACOR 1” ¼ - 2” 119a - CODO 45° DN 50 (entrada-ventilación) 248b - TORNILLOS DE LA TAPA
5 - PIE 126 - ARANDELA DE CIERRE 260a - TORNILLO TCEI M10X25 UNI 5931
14 - TAPA 139 - BOMBA 268 - TORNILLO DE LA BRIDA DE LA BOMBA
149 - SUJETACABLES PG 11 315 - TUBOS GUIA 83 - FLOTADOR DE ALARMA
(suministrada sólo sobre demanda) 149a - SUJETACABLES M20 316 - ESTRIBO ANTI-ROTACIÓN
87 - SUJETADOR DE CABLE 151 - PATIN 319a - ABRAZADERA
100 - TANQUE 152 - ESTRIBO FIJACION 397c - TUERCA M10
118 - MANGUERA 63X2” 204 - ABRAZADERA SUJETACABLE
119 - RACOR DN 110 (entrada) 216 - SUJETACABLES ESPECIAL
SUMINISTRADA SÓLO SOBRE DEMANDA
FEKA VS - VX
FEKA 600
Fig.C
FEKA VS - VX
ANTES DE USAR EL DEPÓSITO
FIJARLO AL PAVIMENTO
