ITALIANO
1

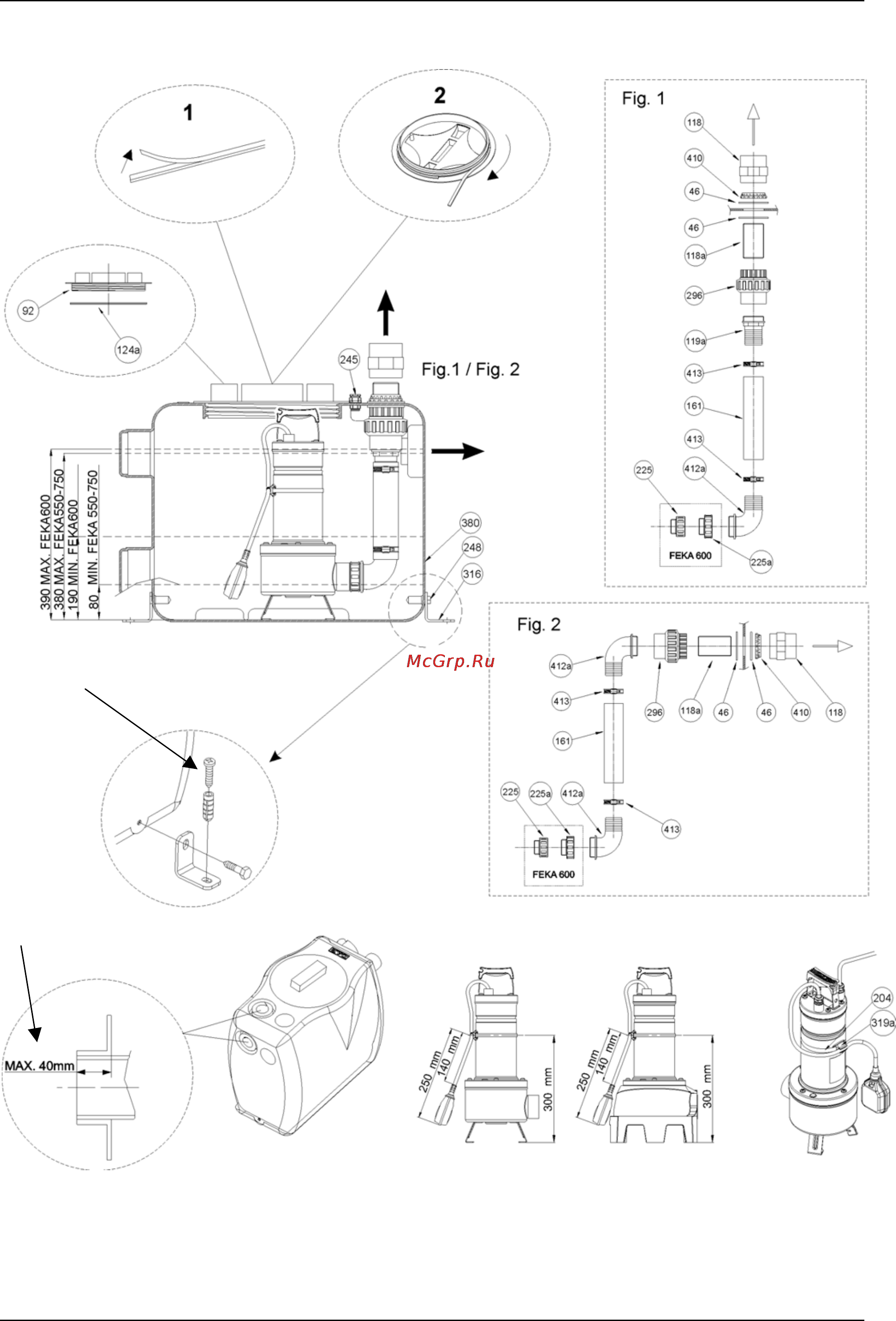

FEKABOX 110 l = FEKA 600 / FEKA VS 550 – 750 – 1000 – 1200
FEKA VX 550 – 750 – 1000 – 1200
46 - GUARNIZIONE 78X58X4 (2”) 204 - FASCETTA FERMACAVO 319a - FERMACAVO
92 - COPERCHIO VASCA 225 - RIDUZIONE M-F 1” ¼ - 1” ½ 380 - VASCA
118 - MANICOTTO 63X2” 225a - RIDUZIONE M-F 1” ½ - 2” 410 - COLLARE 2” PP O PVC
118a - BARRA FORATA FILET. 2”X100 245 - PRESSACAVO M20X1,5 412a - PORTAGOMMA CURVO
119a - PORTAGOMMA 248 - VITE TE 10X40 413 – FASCETTA STRINGITUBO Ø57
124a - GUARNIZIONE COPERCHIO 296 - BOCCHETTONE 3PZ CON OR
161 - TUBO GOMMA 57X50 L=240 316 - STAFFA FISSAGGIO
Vite staffa: non fornita
ATTENZIONE!
Imbocco massimo 40mm
FEKA VS - VX
