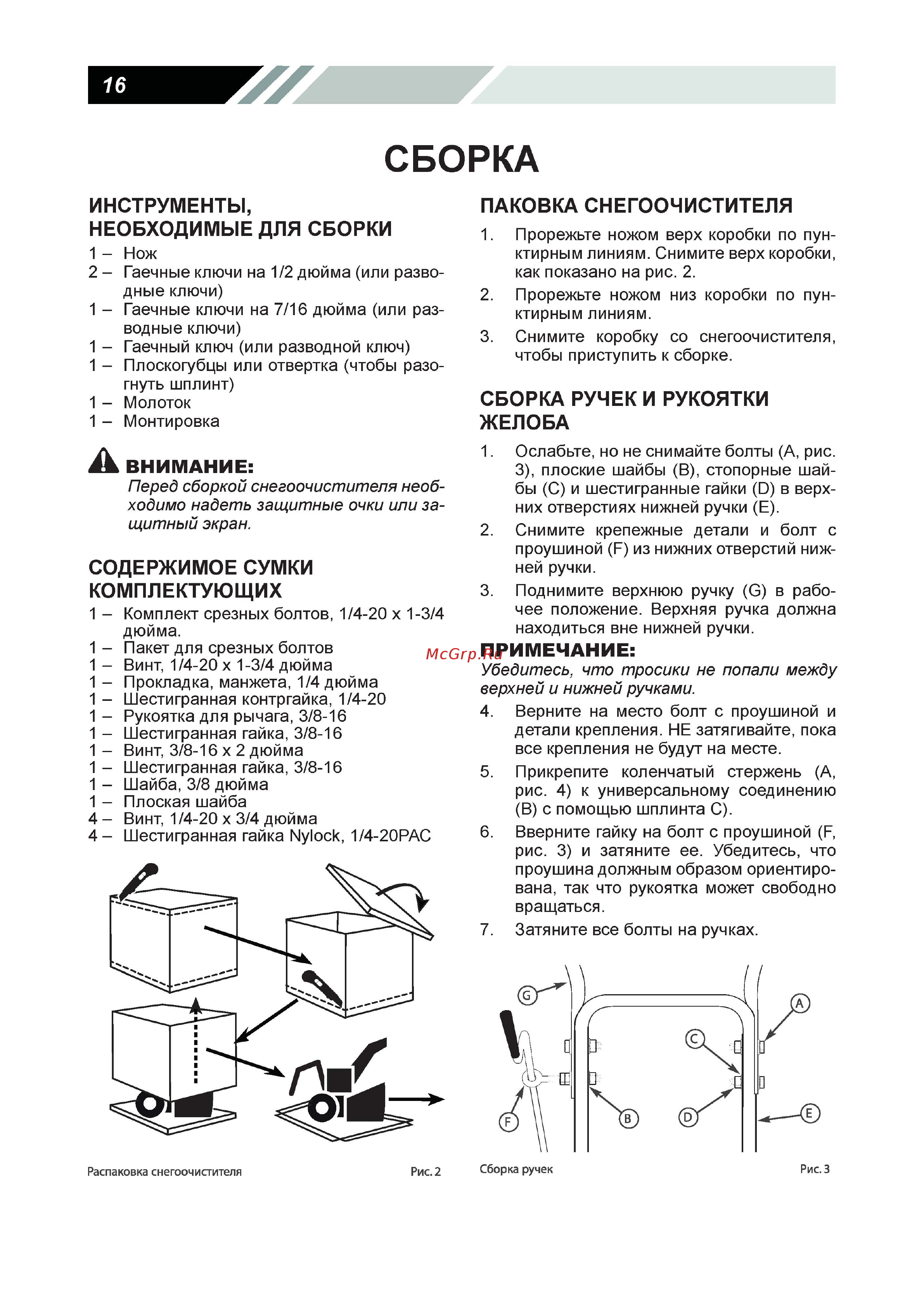

16 СБОРКА ИНСТРУМЕНТЫ НЕОБХОДИМЫЕ ДЛЯ СБОРКИ ПАКОВКА СНЕГООЧИСТИТЕЛЯ 1 Нож 2 Гаечные ключи на 1 2 дюйма или разво дные ключи 1 Гаечные ключи на 7 16 дюйма или раз водные ключи 1 Гаечный ключ или разводной ключ 1 Плоскогубцы или отвертка чтобы разо гнуть шплинт 1 Молоток 1 Монтировка А ВНИМАНИЕ Перед сборкой снегоочистителя необ ходимо надеть защитные очки или за щитный экран СОДЕРЖИМОЕ СУМКИ КОМПЛЕКТУЮЩИХ 1 Комплект срезных болтов 1 4 20 х 1 3 4 дюйма 1 Пакет для срезных болтов 1 Винт 1 4 20 х 1 3 4 дюйма 1 Прокладка манжета 1 4 дюйма 1 Шестигранная контргайка 1 4 20 1 Рукоятка для рычага 3 8 16 1 Шестигранная гайка 3 8 16 1 Винт 3 8 16 х 2 дюйма 1 Шестигранная гайка 3 8 16 1 Шайба 3 8 дюйма 1 Плоская шайба 4 Винт 1 4 20 х 3 4 дюйма 4 Шестигранная гайка Ыу оск 1 4 20РАС Распаковка снегоочистителя Рис 2 1 Прорежьте ножом верх коробки по пун ктирным линиям Снимите верх коробки как показано на рис 2 2 Прорежьте ножом низ коробки по пун ктирным линиям 3 Снимите коробку со снегоочистителя чтобы приступить к сборке СБОРКА РУЧЕК И РУКОЯТКИ ЖЕЛОБА 1 Ослабьте но не снимайте болты А рис 3 плоские шайбы В стопорные шай бы С и шестигранные гайки О в верх них отверстиях нижней ручки Е 2 Снимите крепежные детали и болт с проушиной Г из нижних отверстий ниж ней ручки 3 Поднимите верхнюю ручку О в рабо чее положение Верхняя ручка должна находиться вне нижней ручки ПРИМЕЧАНИЕ Убедитесь что тросики не попали между верхней и нижней ручками 4 Верните на место болт с проушиной и детали крепления НЕ затягивайте пока все крепления не будут на месте 5 Прикрепите коленчатый стержень А рис 4 к универсальному соединению В с помощью шплинта С 6 Вверните гайку на болт с проушиной Г рис 3 и затяните ее Убедитесь что проушина должным образом ориентиро вана так что рукоятка может свободно вращаться 7 Затяните все болты на ручках Сборка ручек Рис З
