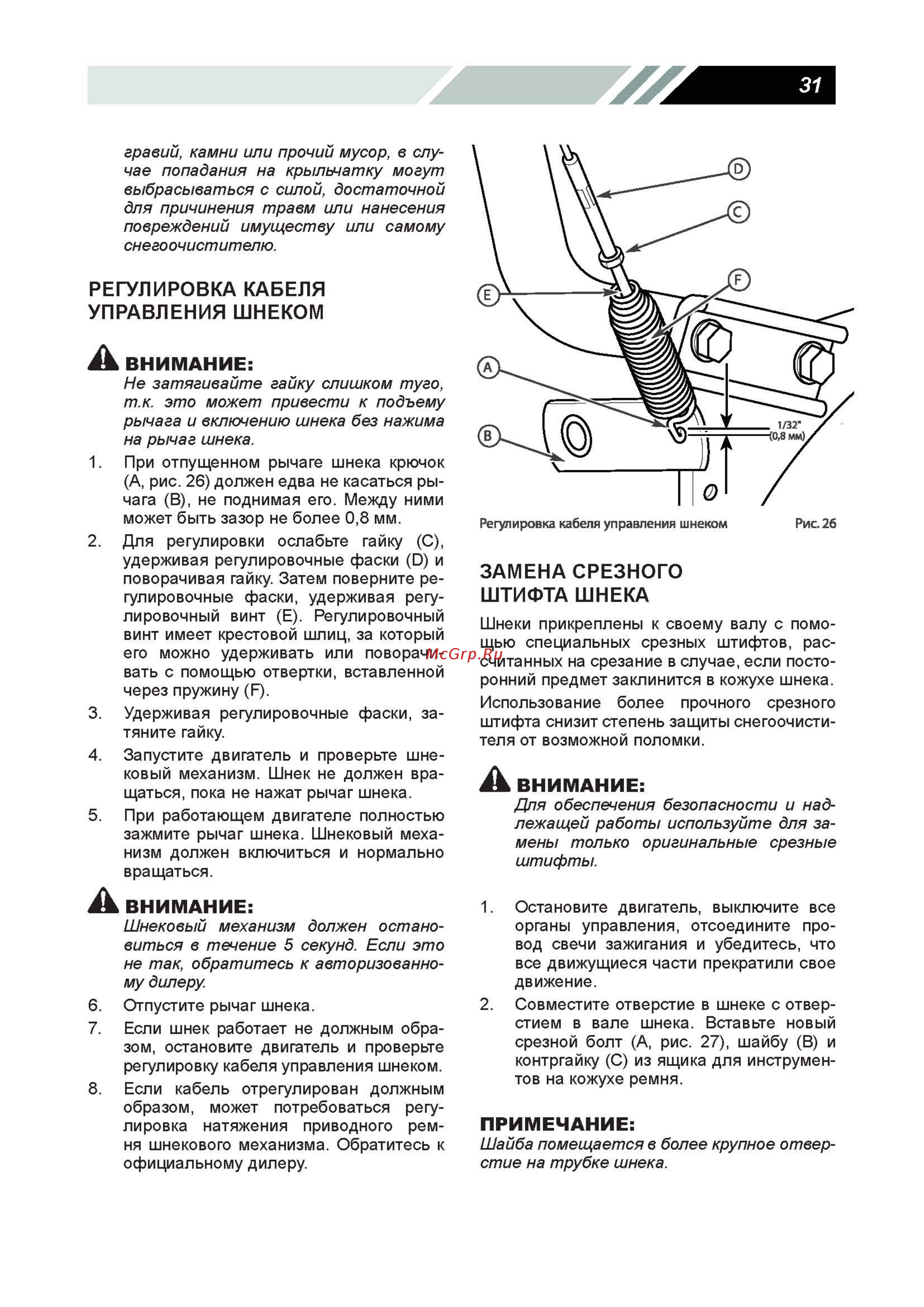

31 гравий камни или прочий мусор в слу чае попадания на крыльчатку могут выбрасываться с силой достаточной для причинения травм или нанесения повреждений имуществу или самому снегоочистителю РЕГУЛИРОВКА КАБЕЛЯ УПРАВЛЕНИЯ ШНЕКОМ А ВНИМАНИЕ 1 2 3 4 5 Не затягивайте гайку слишком туго т к это может привести к подъему рычага и включению шнека без нажима на рычаг шнека При отпущенном рычаге шнека крючок А рис 26 должен едва не касаться ры чага В не поднимая его Между ними может быть зазор не более 0 8 мм Для регулировки ослабьте гайку С удерживая регулировочные фаски О и поворачивая гайку Затем поверните ре гулировочные фаски удерживая регу лировочный винт Е Регулировочный винт имеет крестовой шлиц за который его можно удерживать или поворачи вать с помощью отвертки вставленной через пружину Е Удерживая регулировочные фаски за тяните гайку Запустите двигатель и проверьте шне ковый механизм Шнек не должен вра щаться пока не нажат рычаг шнека При работающем двигателе полностью зажмите рычаг шнека Шнековый меха низм должен включиться и нормально вращаться А ВНИМАНИЕ Шнековый механизм должен остано виться в течение 5 секунд Если это не так обратитесь к авторизованно му дилеру 6 Отпустите рычаг шнека 7 Если шнек работает не должным обра зом остановите двигатель и проверьте регулировку кабеля управления шнеком 8 Если кабель отрегулирован должным образом может потребоваться регу лировка натяжения приводного рем ня шнекового механизма Обратитесь к официальному дилеру Регулировка кабеля управления шнеком Рис 26 ЗАМЕНА СРЕЗНОГО ШТИФТА ШНЕКА Шнеки прикреплены к своему валу с помо щью специальных срезных штифтов рас считанных на срезание в случае если посто ронний предмет заклинится в кожухе шнека Использование более прочного срезного штифта снизит степень защиты снегоочисти теля от возможной поломки А ВНИМАНИЕ Для обеспечения безопасности и над лежащей работы используйте для за мены только оригинальные срезные штифты 1 Остановите двигатель выключите все органы управления отсоедините про вод свечи зажигания и убедитесь что все движущиеся части прекратили свое движение 2 Совместите отверстие в шнеке с отвер стием в вале шнека Вставьте новый срезной болт А рис 27 шайбу В и контргайку С из ящика для инструмен тов на кожухе ремня ПРИМЕЧАНИЕ Шайба помещается в более крупное отвер стие на трубке шнека
