11Smart-UPS 750/1000/1500/2200/3000 ВА 100/120/230 В~, 500 ВА 100 В~, напольный корпус
Аварийное выключение питания
Обзор
Аварийный выключатель питания (EPO) – это функция безопасности, которая позволяет
немедленно выключить питание подсоединенного оборудования. ИБП немедленно завершает
работу и не переключается на питание от батарей.
Следуйте всем государственным и местным электротехническим правилам и нормам.
Электромонтаж должен производиться квалифицированным электриком.
Подключите все ИБП к аварийному выключателю питания. Если несколько устройств соединены
параллельно, каждый
ИБП должен быть подключен к аварийному выключателю питания.
Для возобновления питания подключенных устройств ИБП должен быть перезагружен. Нажмите
кнопку
ВКЛ./ВЫКЛ. на передней панели ИБП.

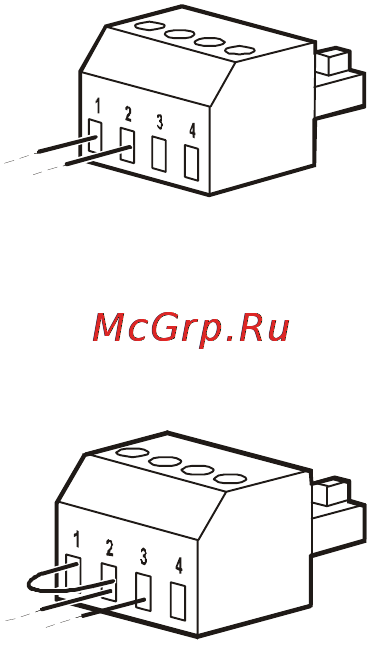

Нормально-разомкнутые контакты
1. Если контакты аварийного выключателя питания или реле
нормально разомкнуты, вставьте провода от выключателя или
контактов в разъемы 1 и 2 контактной группы аварийного
выключателя. Используйте провод 16-28 AWG.
2. Закрепите провода, закрутив винты контактов.
Если контактны замкнуты, ИБП выключается, и питание нагрузки прекращается.
Нормально-замкнутые контакты
1. Если контакты аварийного выключателя питания или реле
нормально замкнуты, вставьте провода от выключателя или
контактов в разъемы 2 и 3 контактной группы аварийного
выключателя. Используйте провод 16-28 AWG.
2. Соедините контакты 1 и 2 перемычкой. Закрепите провода, затянув
винты контактов 1, 2 и 3.
Если контактны разомкнуты, ИБП выключается, и питание нагрузки прекращается.
Примечание. Контакт 1 — источник питания контура аварийного
выключателя,
обеспечивающий питание с силой тока несколько миллиампер и напряжением 24 В.
При использовании конфигурации с нормально-замкнутыми контактами аварийный выключатель
или реле должны быть пригодны для использования с «сухими» схемами, с низким напряжением
и током. Обычно в таких схемах используются позолоченные контакты.
Интерфейс аварийного выключателя является цепью безопасного сверхнизкого напряжения
(SELV - Safety Extra Low Voltage).
Подключайте его только к другим цепям SELV. Интерфейс
аварийного выключателя осуществляет контроль над цепями без определенного потенциала.
Такие замыкающие цепи могут быть выполнены при помощи выключателя или реле, надлежащим
образом изолированного от сети. Во избежание повреждения ИБП не подключайте интерфейс
аварийного выключателя к любой цепи, отличной от цепи SELV.
Используйте следующие типы кабелей
для подключения ИБП к аварийному выключателю
питания.
• CL2: кабель класса 2 общего назначения.
• CL2P: пожаростойкий кабель для использования в коробах, вентиляционных камерах и
других местах, служащих для вентиляции.
• CL2R: шахтовый кабель для вертикальной прокладки в шахтах между этажами.
• CLEX: кабель ограниченного применения для использования в жилых помещениях и
кабельных каналах.
• Для установки в
Канаде: используйте только сертифицированные CSA кабели типа ELC
(кабель цепи управления сверхнизкого напряжения).
• Уст ано вка в странах, отличных от Канады и США: используйте стандартные кабели низкого
напряжения в соответствии с государственными и местными правилами.
gen0887a
gen0888a
