5Smart-UPS 750/1000/1500/2200/3000 ВА 100/120/230 В~, 500 ВА 100 В~, напольный корпус

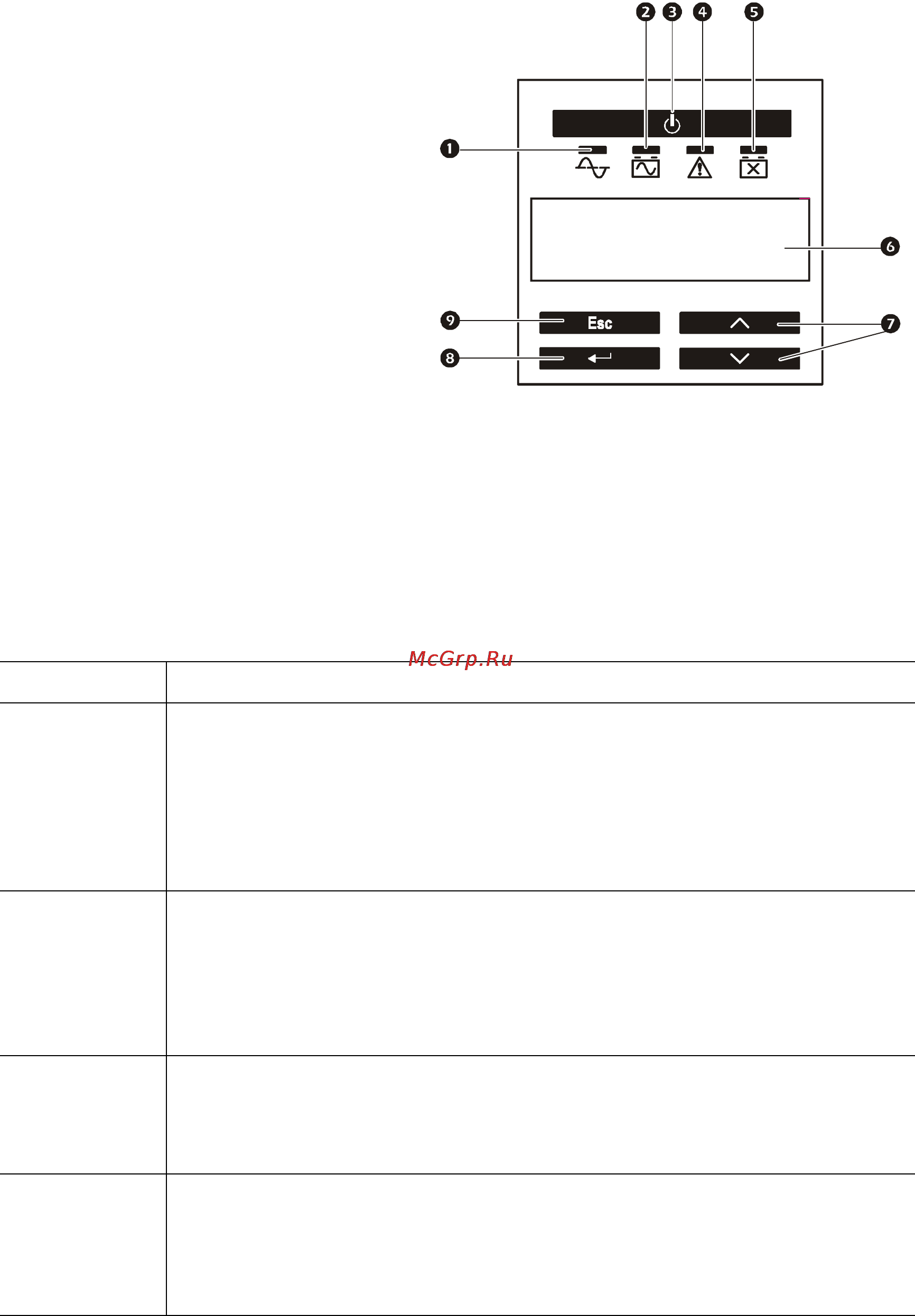

Панель управления
Использование экранного интерфейса
Используйте кнопки ВВЕРХ и ВНИЗ для прокрутки команд главного меню. Для перехода в
подменю из главного меню нажмите кнопку ВВОД. Для выхода из подменю и возврата в главное
меню нажмите кнопку ESCAPE.
Команды стандартных меню
Команды стандартных меню используются наиболее часто.
1 Индикатор работы от сети
2 Индикатор работы от батарей
3
Кнопка включения и выключения
выходов ИБП
4 Индикатор сбоя
5 Индикатор необходимости замены
батареи
6 Экран панели управления
7 Кнопки
ВВЕРХ и ВНИЗ
8 Кнопка ВВОД
9 Кнопка ESCAPE
Меню Общие функции
Состояние
Информация о работе ИБП:
• Режим работы
• Эффективность
• Мощность нагрузки
• Нагрузка (В*А)
• Состояние заряда батареи
• Расчетное время работы
• Температура батареи
• Вход
• Выход
• Последнее переключение
• Последний автотест ИБП
Настройка
Настройка параметров ИБП:
• Язык
• Качество электропитания: хорошее,
отличное, плохое
• Тип меню: стандартное или расширенное
• Звуковой сигнал
• Дисплей (автозатухание, автоотключение,
постоянно включен)
• Дата установки батареи
• Восстановление заводских настроек по
умолчанию
Проверка и
диагностика
Функции тестирования и диагностики ИБП:
• Автотест ИБП
• Тестирование предупреждающих сигналов ИБП
• Калибровочный тест
Об устройстве
Информация по ИБП:
• Модель ИБП
• Кодовый номер ИБП
• Серийный номер ИБП
• Дата изготовления ИБП
• Кодовый номер батареи
• Дата установки батареи
• Заменить батарею до
• ПО ИБП 1
