19
Входы/выходы сигналов чересстрочной развертки
Некоторые телевизоры или мониторы имеют компо-
нентные видеовходы.
Подключение к этим входам позволяет вам получить при
воспроизведении изображение более высокого качества.
Обозначения компонентных видеовходов могут отли-
чаться в зависимости от изготовителя телевизора (на-
пример, Y, R-Y, B-Y или Y, CB, CR).
У некоторых телевизоров или мониторов уровни цвета
воспроизводимого изображения могут быть слегка по-
нижены, или же возможно изменение оттенков. В таком
случае отрегулируйте телевизор или монитор для полу-
чения оптимального изображения.
Входы/выходы сигналов прогрессивной развертки
Некоторые телевизоры или мониторы имеют видеовхо-
ды, которые способны работать с видеосигналами про-
грессивной развертки. Подключение к этим входам поз-
воляет вам получить при воспроизведении изображе-
ние наивысшего качества с меньшим мерцанием.
Подключение

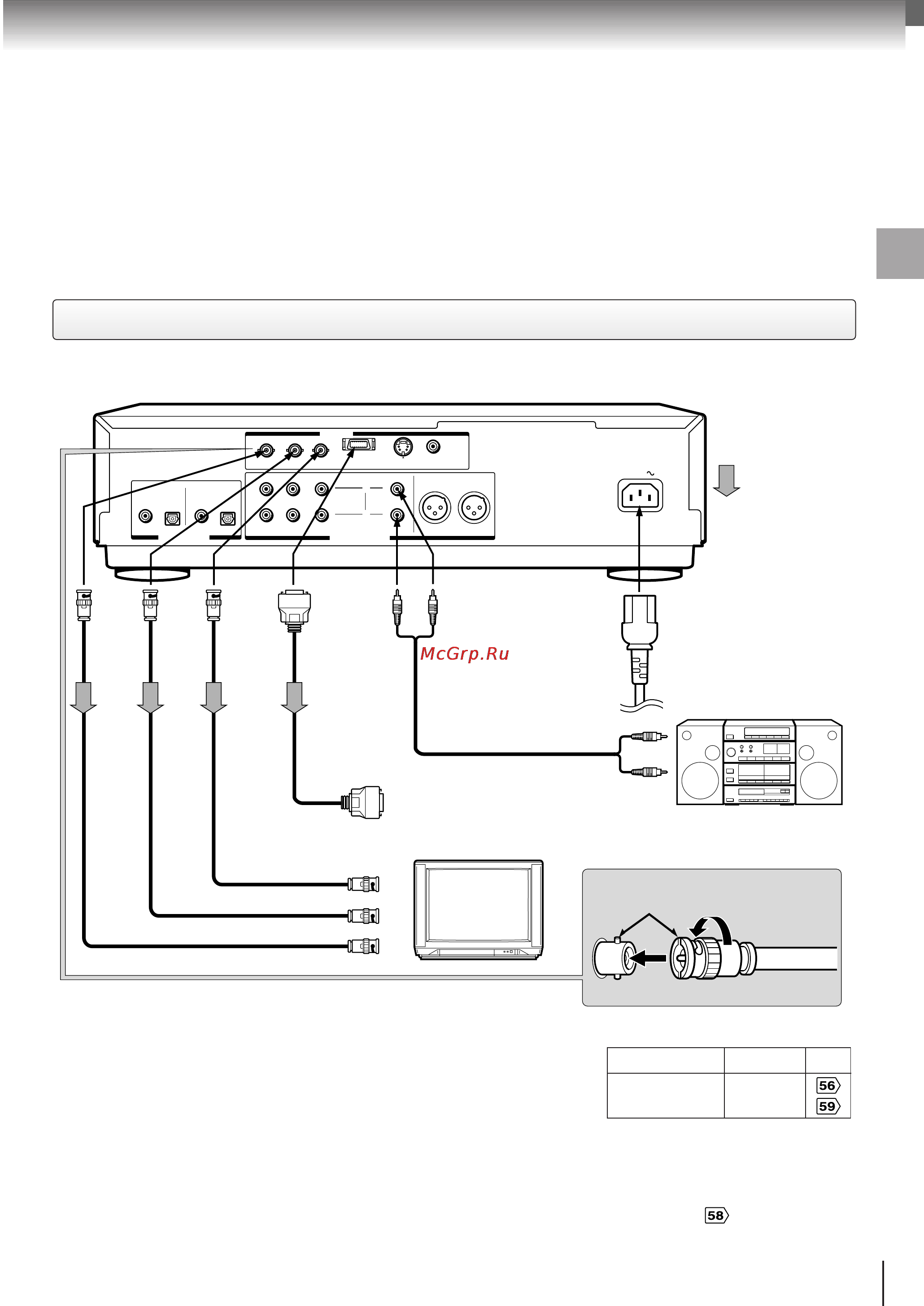

Подключение к аудиосистеме и телевизору через компонентные видеовходы
* Видеовыход "D1" или "D2" только для продуктов для
японского рынка. Телевизор или монитор без видеовхо-
дов "D" несовместим.
AC IN
SUBWOOFER SURROUND
FRONT
VIDEO
CENTER
COAXIAL OPTICAL COAXIAL OPTICAL
R
R
L
L
Y
C
B
/P
B
C
R
/P
R
5.1CH
SURROUND
2CH
BALANCED OUT
BITSTREAM
/PCM OUT
PCM IN
D1/D2
S
AUDIO ANALOG OUT
AUDIO DIGITAL I/O
VIDEO OUT
•
Направление
сигнала
К видеовыходу Y
К видеовыходу СВ/PB
К видеовыходу СR/PR
К видеовыходу
D1/D2*
Аудиосистема
(белый)
(красный)
К видеовходу СR/PR
К видеовходу CВ/PB
К видеовходу Y
Соединитель BNC
Посадите ободок на выступы.
Поверните вправо для фиксации.
(красный) (белый)
К аналоговому 2-канальному
аудиовыходу
К видеовходу D
К аудиовходам усилителя
К сетевой розетке
•
Произведите следующие
настройки.
“Audio Out Select”
Индикация на экране
Выберите:
Страница
"BITSTREAM"
или
"PCM"
Телевизор или монитор с компо-
нентными видеовходами (черес-
строчная развертка) или
Телевизор или монитор с компо-
нентными видеовходами (про-
грессивная развертка)
■ Переключение выходных сигналов (чересстрочный/прогрес-
сивный формат)
Нажмите PROGRESSIVE на пульте ДУ.
Выходной сигнал меняется с сигнала чересстрочной развертки на
сигнал прогрессивной развертки и наоборот. Когда DVD-плеер ис-
пользует сигналы прогрессивной развертки, горит индикатор PRO-
GRESSIVE на плеере.
●
Потребителям следует принять во внимание, что не все телевизоры с высоким разрешением полностью сов-
местимы с данным продуктом и на картинке возможны ложные изображения. В случае проблем с изображе-
нием в прогрессивном формате 525р рекомендуется переключиться на выход со "стандартным разрешени-
ем". Если у вас имеются вопросы по совместимости вашего телевизора с этой моделью DVD-плеера, исполь-
зующей формат 525р, свяжитесь с нашим сервисным центром.
●
Для вывода видеосигналов в прогрессивном формате установите "PAL/Auto" на "Auto" .
●
Диск, записанный в системе PAL, нельзя смотреть в формате прогрессивной развертки. Видеосигналы таких
дисков всегда выводятся в формате чересстрочной развертки.
