21
Подключение

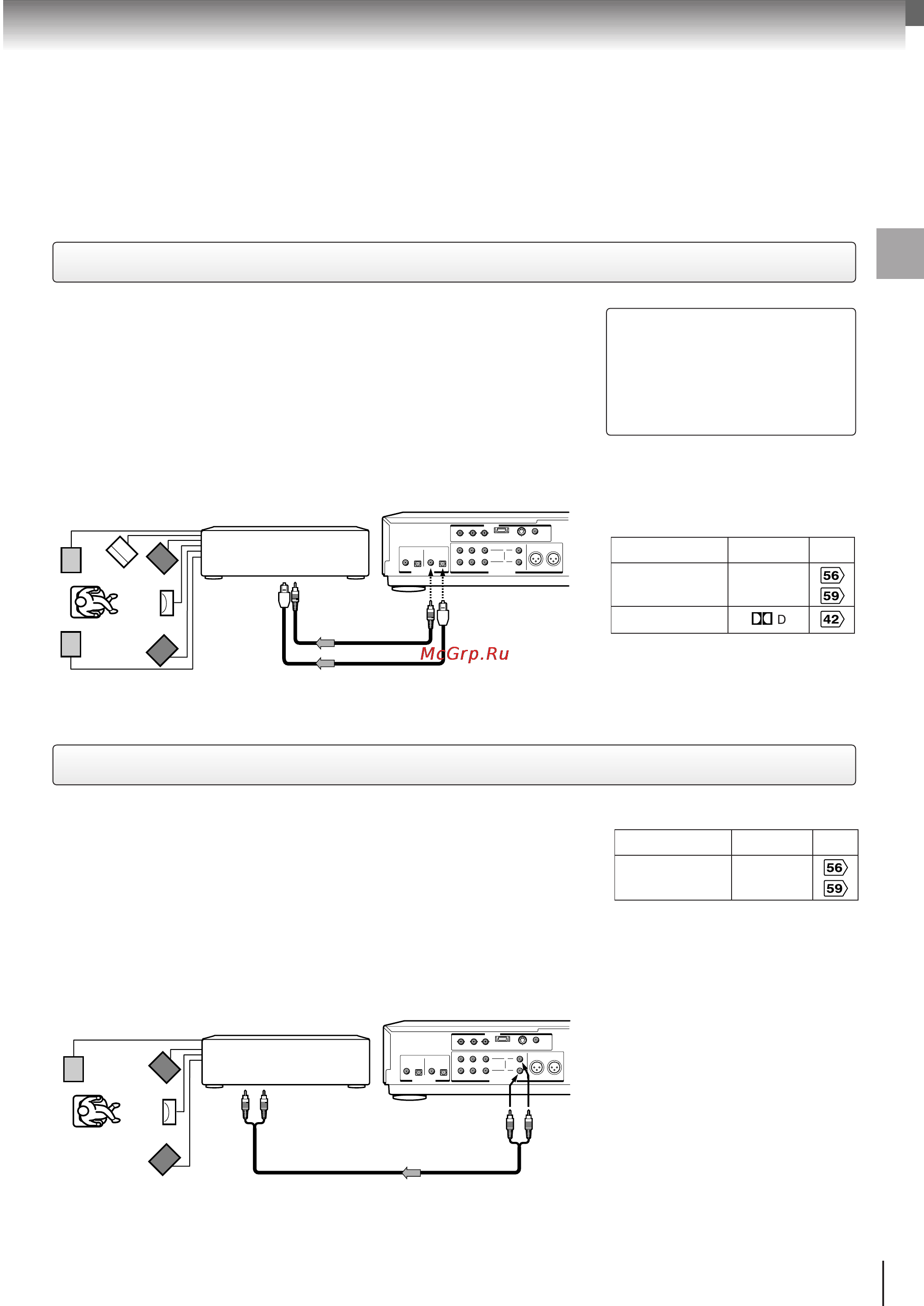

Подключение к усилителю с декодером Dolby Digital
Dolby Digital
Dolby Digital — это технология окружающего звука, используемая в кино-
театрах при показе самых современных фильмов, и сейчас она доступна
для воссоздания реалистичного звука в домашних условиях. Вы можете
наслаждаться записанными на DVD-видеодисках фильмами и концертами
с их динамичным и реалистичным звуком, если подключите DVD-плеер к
шестиканальному усилителю, имеющему декодер Dolby Digital или про-
цессор Dolby Digital. Если у вас есть декодер Dolby Pro Logic Surround, вы
получите все преимущества Pro Logic при воспроизведении как фильмов
на DVD, которые имеют 5.1-канальные звуковые дорожки Dolby Digital, так
и фильмов с маркировкой Dolby Surround.
SUBWOOFER SURROUND
FRONT
VIDEO
CENTER
COAXIAL OPTICAL COAXIAL OPTICAL
R
R
L
L
Y
C
B
/P
B
C
R
/P
R
5.1CH
SURROUND
2CH
BALANCED OUT
BITSTREAM
/PCM OUT
PCM IN
D1/D2
S
AUDIO ANALOG OUT
AUDIO DIGITAL I/O
VIDEO OUT
Усилитель с декодером
Dolby Digital
К цифровому
оптическому
аудиовходу
К цифровому
коаксиальному
аудиовходу
К BITSTREAM/PCM OUT
Варианты подключения
Коаксиальный кабель
75 Ω
Оптоволоконный цифровой кабель
“Audio Out Select”
Индикация на экране
Выберите:
Страница
"BITSTREAM"
Система записи
●
Используйте DVD-видеодиски с коди-
ровкой системы записи Dolby Digital.
●
Произведите следующие настройки.
Подключение к усилителю с Dolby Pro Logic Surround
Dolby Pro Logic Surround
Вы можете наслаждаться динамичным и реалистичным звуком Dolby Pro Logic
Surround, если подключите усилитель и систему громкоговорителей (левый и
правый фронтальные, центральный и один или два тыловых динамика).
●
С усилителем с Dolby Digital
Подключите оборудование, как показано в главе "Подключение к усилите-
лю с декодером Dolby Digital". Обратитесь к инструкции по эксплуатации
усилителя и настройте усилитель так, чтобы вы могли наслаждаться зву-
ком Dolby Pro Logic Surround.
●
С усилителем без Dolby Digital
Подсоедините оборудование, как показано на схеме.
Не забудьте установить "Audio
Out Select" на "BITSTREAM" или
"PCM", если вы слушаете звук
Dolby Pro Logic Surround с ис-
пользованием подобного со-
единения.
* Подключите один или два тыловых ди-
намика. Выходной сигнал из тыловых
динамиков будет сигналом "моно", да-
же если вы подключите два задних ди-
намика.
•
Произведите следующие
настройки.
“Audio Out Select”
Индикация на экране
Выберите:
Страница
"BITSTREAM"
или
"PCM"
*
SUBWOOFER SURROUND
FRONT
VIDEO
CENTER
COAXIAL OPTICAL COAXIAL OPTICAL
R
R
L
L
Y
C
B /PB
CR /PR
5.1CH
SURROUND
2CH
BALANCED OUT
BITSTREAM
/PCM OUT
PCM IN
D1/D2
S
AUDIO ANALOG OUT
AUDIO DIGITAL I/O
VIDEO OUT
Усилитель с
Dolby Pro Logic Surround
К аудиовходу
Аудиокабель
К аудиовыходу
2СH AUDIO ANALOG OUT
Изготовлено по лицензии Dolby
Laboratories. "Dolby", "Pro Logic" и сим-
вол из двух букв "D" являются торговы-
ми марками Dolby Laboratories.
Технология производства содержится
в неопубликованных конфиденциаль-
ных материалах. © 1992 — 1997 Dolby
Laboratories. Все права защищены.
