Toro 38576 [14/16] Регулировка рычага
![Toro 38576 [14/16] Регулировка рычага](/views2/1016097/page14/bge.png)
14

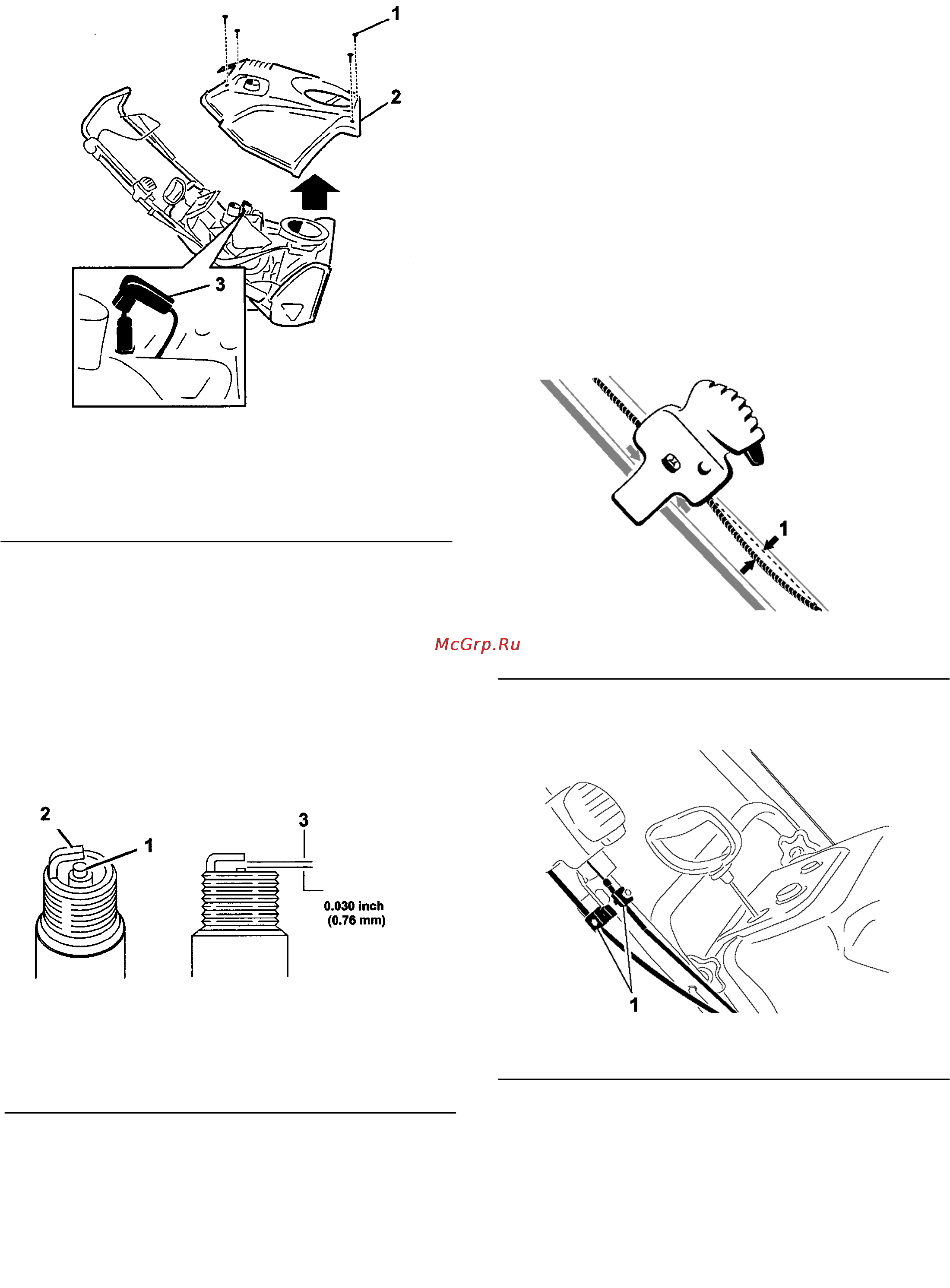

Рисунок 29
1 – Винты (4 шт.)
2 – Крышка корпуса
3 – Провод свечи зажигания
7. Установите крышку топливного бака.
8. Отсоедините провод от свечи зажигания
9. Очистите поверхность вокруг свечи зажигания
10. Вытащите свечу зажигания из головки цилиндра.
Важно: Замените треснувшую или грязную свечу
зажигания. Не очищайте электроды, т.к. песок сожжет
проникнуть в цилиндр и повредить двигатель.
11. Установите зазор 0.76 мм (Рис. 30)
Рисунок 30
1 – Центр изолятора электрода
2 – Электрод
3 – Искровой зазор
12. Установите свечу зажигания и хорошо ее закрепите.
13. Подключите провод к свече.
14. Снимите крышку топливного бака.
15. Установите крышку корпуса снятыми винтами (см.
п.4)
Уточнение: Убедитесь, что верхняя и нижняя часть
корпуса совпали боковыми пазами.
16. Установите крышку топливного бака.
17. Установите уплотнитель и желоб на снегоуборщик с
помощью винтов, которые вы открутили в п.3.
Уточнение: Маленький винт входит в маленькое
отверстие на уплотнителе в передней части желоба.
Регулировка рычага
управления Quick Shoot™.
Если трос Quick Shoot™ провисает более чем на 13мм
или желоб не поворачивается вправо и влево под
соответствующим углом, отрегулируйте трос Quick
Shoot™
Рисунок 31
1. Максимальное провисание троса – 13мм
1. Ослабьте два крепежа троса Quick Shoot™ (Рис. 32)
Рисунок 32
1 – Крепежи троса
2. Установите рычаг Quick Shoot™ между двумя
стрелками, расположенными на правой стороне верхней
рукоятки (Рис. 33).
