![Toro 38576 [15/16] Рисунок 33](/img/pdf.png)
Toro 38576 [15/16] Рисунок 33
![Toro 38576 [15/16] Рисунок 33](/views2/1016097/page15/bgf.png)
15

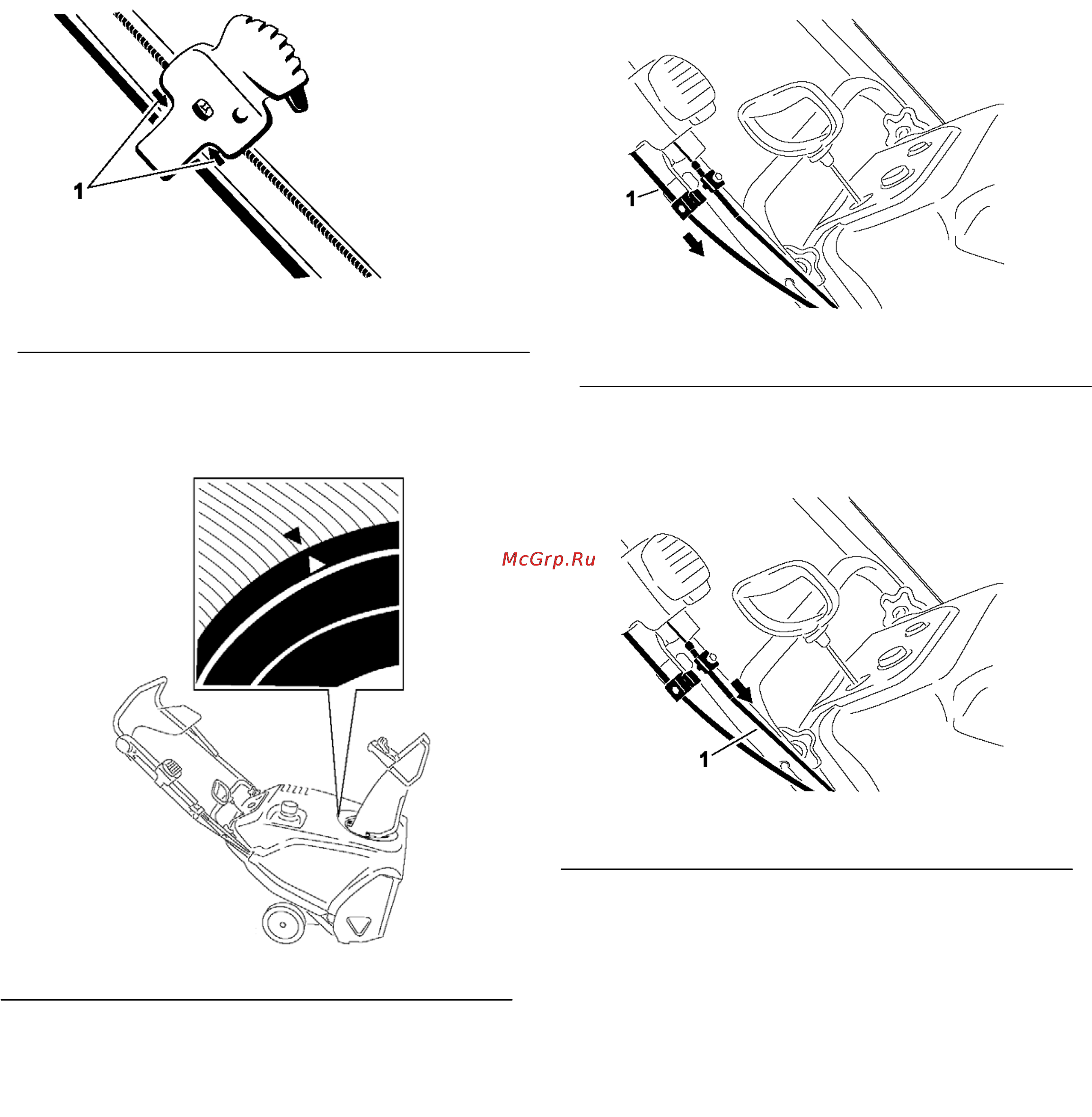

Рисунок 33
1. Стрелки
3. Поверните желоб, чтобы он смотрел четко вперед и
стрелка на задней стороне желоба совпала со стрелкой на
корпусе (Рис. 34)
Рисунок 34.
4. Удерживайте желоб в ровном положении, тяните
кабель вниз, пока не устраните провисание. Надежно
затяните винт на крепеже нижнего троса (Рис. 35)
Рисунок 35
1. Нижний трос
5. Тяните верхний трос вперед пока не устраните
провисание. Надежно затяните винт на крепеже верхнего
троса (рис. 36).
Рисунок 36
1. Верхний трос
Уточнение: Не перетягивайте тросы, если тросы будут
перетянуты, управление рычагом Quick Shoot™ будет
затруднено.
