Сборка

Запасные детали

Используйте нижеприведенную таблицу, чтобы контролировать наличие деталей.

№№ Необходимые детали Количество Процедура

1. Детали не нужны - Установка рукоятки

2. Винты

Желоб в сборе

Рукоятка желоба

Установка желоба

1. Установка рукоятки

Порядок работ

1. Открутите барашковые гайки, тяните U-образный

блокиратор рукоятки, пока не сможете свободно двигать

рукоятку. Поверните рукоятку в рабочую позицию. (Рис. 3)

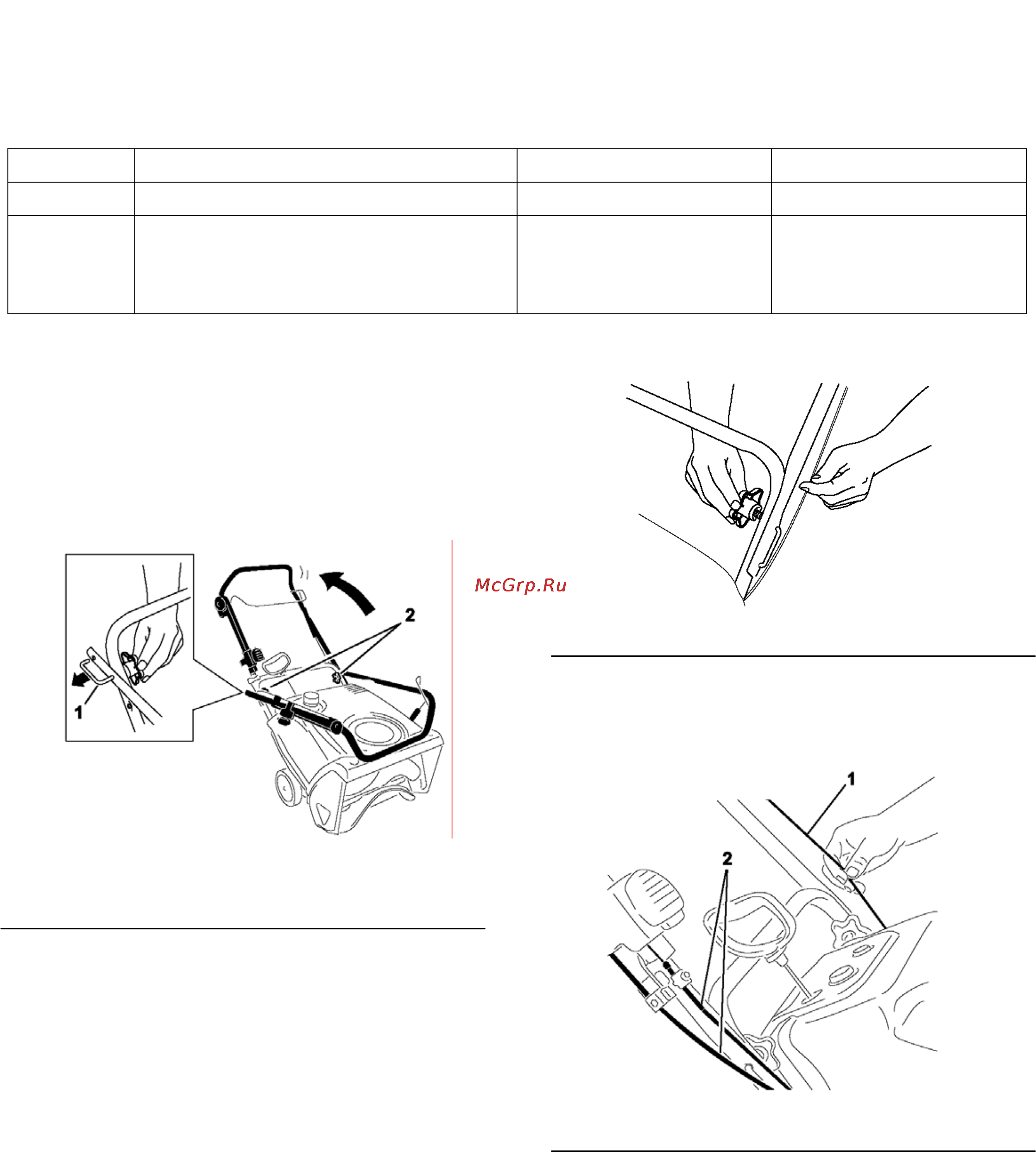

Рисунок 3.

1 - U-образный блокиратор рукоятки

2 – Барашковые гайки

2. Вставьте U-образный блокиратор рукоятки в

отверстия на рукоятке и хорошо затяните барашковые

гайки (Рис. 4).

Рисунок 4

Важно: Убедитесь, что вы не прищемили и не

перегнули трос управления или тросы управления

желобом Quick Shoot™ (Рис. 5)

1. Трос управления

2. Тросы управления желобом Quick Shoot™
