24
24
Регулировки
РЕГУЛИРОВКА ТРОСА СИСТЕМЫ
EASY TURN
TM
Если трос системы Easy Turn растянулся, отрегулируйте
его, выполнив следующие действия:
1. Отключите двигатель, отсоедините провод свечи
зажигания.
2. Ослабьте гайку (В, рис. 20).
3. Поворачивайте регулировочную гайку (А), чтобы
увеличить или уменьшить длину троса. Трос должен
быть затянут так, чтобы рычаг не был ослаблен, однако
он не должен включать систему Easy Turn без нажатия
рычага управления.
4. Затяните гайку (В).
РЕГУЛИРОВКА РЕМНЯ
Ремень привода шнека
Если машина не отбрасывает снег, проверьте регулировку
троса привода шнека. Если она правильная, проверьте
состояние ремня привода шнека. Если он поврежден или
ослаб, замените его (см. раздел «Замена ремня»).
1. Отсоедините свечной провод.
2. Снимите болт (В, рис. 20) с крышки ремня (А). Снимите
крышку (А).
3. Ослабьте гайку (D, рис. 20) холостого шкива (В) и
прижмите шкив к ремню на 3 мм.
4. Затяните гайку (D).
5. Нажмите на рычаг привода шнека. Проверьте
натяжение ремня (напротив холостого шкива). Ремень
должен отклоняться на 12,5 мм от исходного
положения при умеренном нажатии (рис. 22).
Возможно, Вам потребуется передвинуть холостой
шкив еще раз, чтобы получить правильный уровень
натяжения.
6. Установите крышку ремня (А, рис. 21), зафиксируйте
при помощи болтов (В).
7. Как только Вы отрегулировали или заменили ремень,
необходимо отрегулировать тросы.
8. Установите свечной провод на место.
Ремень привода хода
Ремень привода хода имеет постоянное натяжение и не
требует регулировки. Если ремень привода хода
проскальзывает, замените его. См. раздел «Замена
ремня».

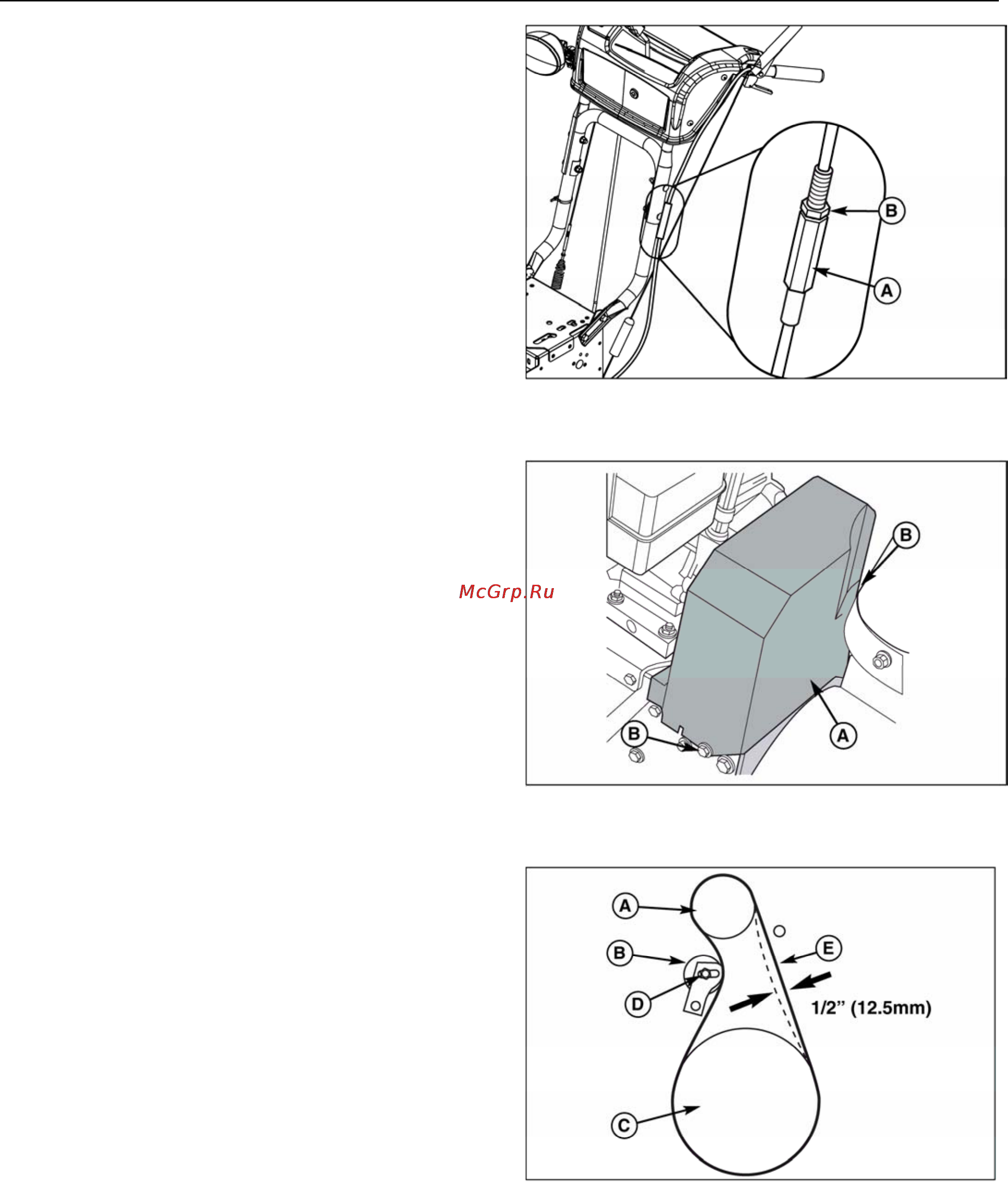

Рис. 20. Регулировка троса Easy Turn
A. Регулировочная гайка
B. Прижимная гайка
Рис. 21. Крышка ремня
A. Крышка ремня
B. Болты
Рис. 22. Прогиб ремня привода шнека
A. Шкив двигателя
B. Холостой шкив (прижимное положение)
C. Шкив шнека
D. Гайка
E. Ремень привода шнека
