26
26
Обслуживание
ЗАМЕНА РЕМНЯ
Замена ремня привода шнека
Ремни привода имеют специальные характеристики,
поэтому их необходимо менять только на оригинальные
ремни, поставляемые с фабрики. Приобрести ремни можно
у ближайшего дилера.
Некоторые из нижеприведенных действия потребуют
помощь второго человека. Если ремень привода шнека
поврежден, машина не будет отбрасывать снег. Замените
поврежденный ремень следующим образом:
1. Отсоедините свечной провод.
2. Ослабьте болты (А, рис. 25) с каждой стороны нижней
панели (В).
3. Снимите нижнюю панель.
4. Ослабьте болт (В, рис. 21) на крышке ремня (А).
Снимите крышку ремня.
5. Ослабьте направляющую ремня (В, рис. 26). Потяните
направляющую в направлении от шкива шнека (А).
6. Потяните холостой шкив шнека (К) от ремня (D) и
снимите ремень со шкива.
7. Снимите ремень привода шнека (D) со шкива
двигателя. Чтобы снять ремень, шкив шнека (С) можно
частично повернуть.
8. Поверните желоб выброса к центру машины, чтобы
рукоятка управления оказалась в центре панели
управления.
9. Снимите специальную гайку (А, рис. 27) и крышку (В).
10. Снимите стопор (С) и переместите тягу вперед на
несколько сантиметров, чтобы шестигранный вал
отделился от рукоятки управления.
11. Снимите четыре верхних болта (А, рис. 29),
удерживающих корпус шнека (С) и раму (D). Ослабьте
два нижних болта (В). Корпус шнека (С) и рама (D)
могут быть отсоединены друг от друга, чтобы можно
было снять ремень.
12. Снимите старый ремень привода шнека (D, рис. 26) со
шкива крыльчатки. Замените ремень на оригинальный
новый, приобретенный у дилера.
13. Установите новый ремень привода шнека (D) на шкив
крыльчатки.
ПРИМЕЧАНИЕ: Чтобы закрепить корпус шнека на раме,
попросите помощника удерживать рычаг привода шнека в
нажатом положении. Таким образом холостой шкив
поменяет свое положение, чтобы шкив шнека отошел
назад.
14. Установите корпус шнека (С, рис. 29) на раму при
помощи четырех верхних болтов (А), снятых при
выполнении шага 11. Затяните два нижних болта (В).

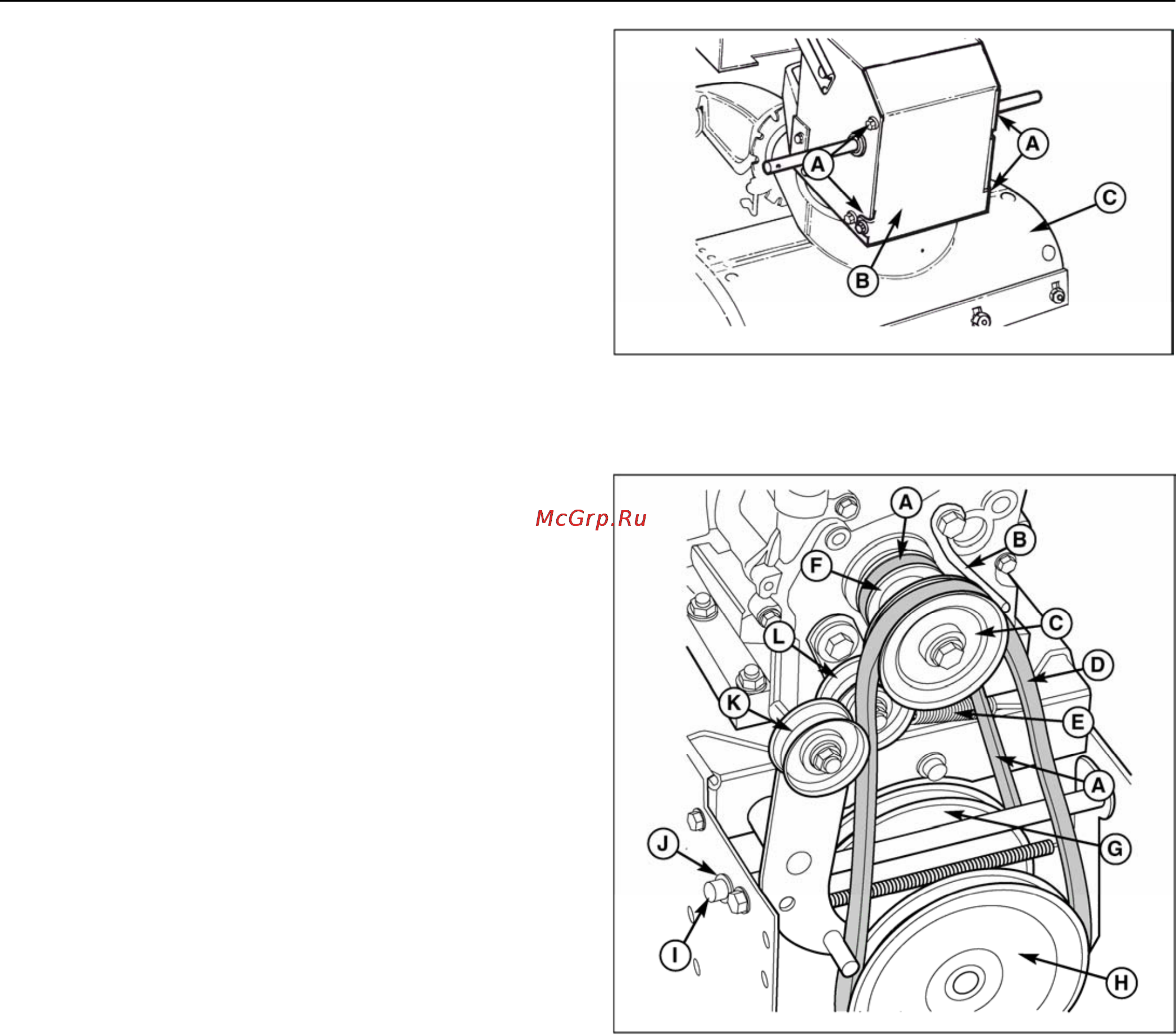

Рис. 25. Нижняя крышка
A. Болты
B. Нижняя крышка
C. Корпус шнека
Рис. 26. Шкивы и ремни
A. Ремень привода хода
B. Направляющая ремня
C. Шкив двигателя на привод шнека
D. Ремень привода шнека
E. Пружина сцепления
F. Шкив двигателя на привод хода
G. Шкив привода хода
H. Шкив крыльчатки
I. Ось качающейся пластины
J. Стопорное кольцо
K. Холостой шкив ремня привода шнека
L. Холостой шкив ремня привода хода
